FT2000 : Dongle RTL SDR - Mise en place
F5PBG 28/12/2014, 13:22
RAPPEL
L'ORDINATEUR (portable ou non) DE LA CLE RTL-SDR
L'ORDINATEUR (portable ou non) DE LA CLE RTL-SDR
DOIT ETRE RELIÉ A LA MEME MASSE
QUE L'EMETTEUR-RECEPTEUR
AVANT LA MISE SOUS TENSION DES EQUIPEMENTS
Risque de détérioration du FT2000 dans le cas contraire.
QUE L'EMETTEUR-RECEPTEUR
AVANT LA MISE SOUS TENSION DES EQUIPEMENTS
Risque de détérioration du FT2000 dans le cas contraire.
Dernière édition par F5PBG le 22/3/2016, 00:20, édité 8 fois
F5PBG- Admin
- Date d'inscription : 08/06/2008
-
Re: FT2000 : Dongle RTL SDR - Mise en place
F5PBG 29/12/2014, 10:46
Complément personnel :
La sortie utilisée, notée (H), est la sortie prévue pour le scope.
Il n'y aura donc pas d'influence sur la réception des récepteurs principale et secondaire.
Cette sortie est prise sur la 1ere FI, avant filtrage par les filtre de 1ere FI ("roofing filters").
Cet ajout ne nécessite aucune soudure et vous coûtera de l'ordre de 35 euros :
. achat de l'adaptateur mini-connecteur vers BNC
Site de Funk Amateur - Mess- und Adapterkabel, Typ RG174 (125 cm) (Cliquer ici)
11.80 euros avec le port (A ce jour, je n'ai pas trouvé mieux)
. Achat du dongle sur eBay ( Newsky TV28T RTL2832U/R820T RTL-SDR USB Stick + BNC pigtail )
vendu avec son adaptateur BNC 20 euros avec les frais de port
NOTA : Un nouveau dongle est disponible, au même prix R820T2 cf. eBay :
http://radioamateur.forumsactifs.com/t1840-nouvelle-cle-rtl-sdr-r820t-vs-r820t2
. Une rallonge USB achetée sur eBay
Prendre une rallonge USB 3 dont le blindage est supérieur de très loin aux câbles USB2
5 euros avec les frais de port
A noter que l'adaptateur du site Funk Amateur est de 1.25 m.
Plus la liaison entre la sortie (H) du FT2000 et le dongle est courte,
meilleurs seront les résultats.
Maintenant, les caractéristiques du câble RG174 (cf. Google + datasheet + RG174)
sont de 0.359 dB / m à 100 MHz. Or la FI du FT2000 est de 69.45 MHz.
La perte dans le câble sera donc quasiment négligeable vis à vis des pertes dans les deux prises de liaison de ce même câble finalement... La perte totale de ce raccord sera donc bien inférieur au dB. Il suffira de le lover à l'intérieur du FT2000.
Evidemment, ne pas s'attendre à une sélectivité hors du commun...
Si vous constatez que des signaux forts dépassent les 3 kHz de bande passante, ce sera sans doute lié aux possibilités de ce genre de récepteur plutôt qu'à l'émission qui se trouve en face. Rien ne remplacera le filtre de AC0C en phonie.
Mais ce gadget devrait en intéresser plus d'un...
La sortie utilisée, notée (H), est la sortie prévue pour le scope.
Il n'y aura donc pas d'influence sur la réception des récepteurs principale et secondaire.
Cette sortie est prise sur la 1ere FI, avant filtrage par les filtre de 1ere FI ("roofing filters").
Cet ajout ne nécessite aucune soudure et vous coûtera de l'ordre de 35 euros :
. achat de l'adaptateur mini-connecteur vers BNC
Site de Funk Amateur - Mess- und Adapterkabel, Typ RG174 (125 cm) (Cliquer ici)
11.80 euros avec le port (A ce jour, je n'ai pas trouvé mieux)
. Achat du dongle sur eBay ( Newsky TV28T RTL2832U/R820T RTL-SDR USB Stick + BNC pigtail )
vendu avec son adaptateur BNC 20 euros avec les frais de port
NOTA : Un nouveau dongle est disponible, au même prix R820T2 cf. eBay :
http://radioamateur.forumsactifs.com/t1840-nouvelle-cle-rtl-sdr-r820t-vs-r820t2
. Une rallonge USB achetée sur eBay
Prendre une rallonge USB 3 dont le blindage est supérieur de très loin aux câbles USB2
5 euros avec les frais de port
A noter que l'adaptateur du site Funk Amateur est de 1.25 m.
Plus la liaison entre la sortie (H) du FT2000 et le dongle est courte,
meilleurs seront les résultats.
Maintenant, les caractéristiques du câble RG174 (cf. Google + datasheet + RG174)
sont de 0.359 dB / m à 100 MHz. Or la FI du FT2000 est de 69.45 MHz.
La perte dans le câble sera donc quasiment négligeable vis à vis des pertes dans les deux prises de liaison de ce même câble finalement... La perte totale de ce raccord sera donc bien inférieur au dB. Il suffira de le lover à l'intérieur du FT2000.
Evidemment, ne pas s'attendre à une sélectivité hors du commun...
Si vous constatez que des signaux forts dépassent les 3 kHz de bande passante, ce sera sans doute lié aux possibilités de ce genre de récepteur plutôt qu'à l'émission qui se trouve en face. Rien ne remplacera le filtre de AC0C en phonie.
Mais ce gadget devrait en intéresser plus d'un...
Dernière édition par Admin le 18/5/2015, 00:16, édité 2 fois
F5PBG- Admin
- Date d'inscription : 08/06/2008
-
Re: FT2000 : Dongle RTL SDR - Mise en place
F5PBG 12/1/2015, 19:48

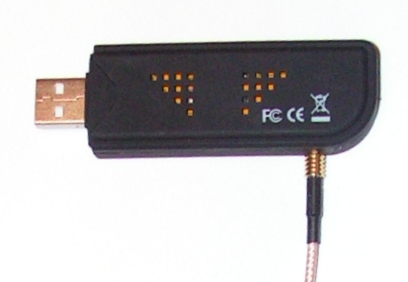

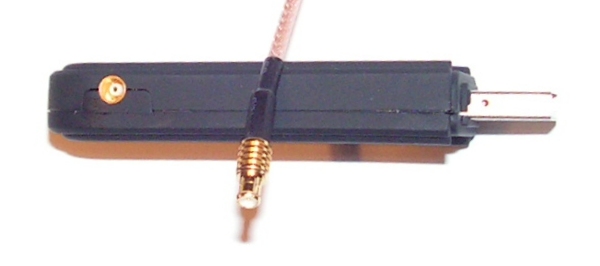

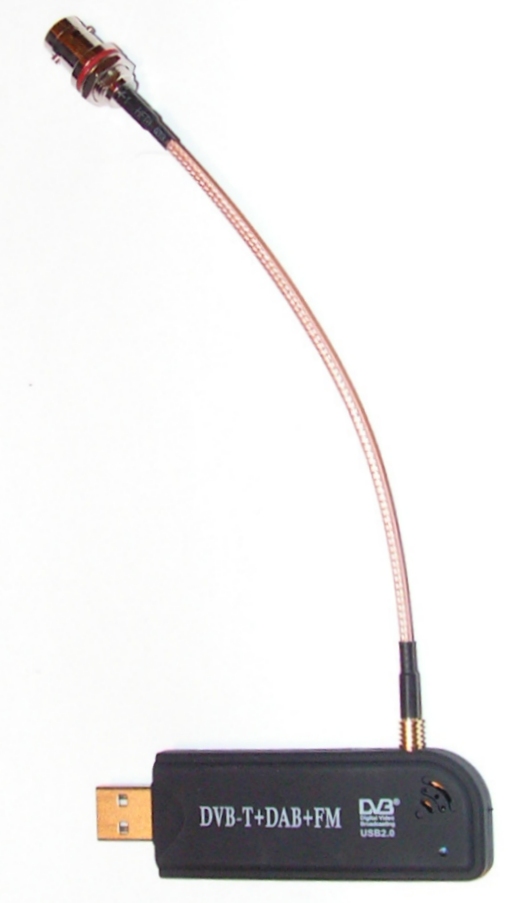

Photographies du dongle RTL-SDR
Dernière édition par F5PBG le 28/9/2019, 10:56, édité 1 fois
F5PBG- Admin
- Date d'inscription : 08/06/2008
-
Colis Funk Amateur
F5PBG 18/1/2015, 22:40
Voici le colis de Funk Amateur du cordon nécessaire à la liaison de la clé RTL-SDR dans le FT2000 (entre autre) :
Le colis a été expédié en recommandé avec signature.
Vérification de la résistance linéique du câble : Faible.
Vérification de la résistance linéique du câble : Faible.
Après vérification avec un aimant le câble est bien en cuivre.
Boutique sérieuse donc.
Boutique sérieuse donc.
F5PBG- Admin
- Date d'inscription : 08/06/2008
-
FT2000 : Dongle RTL SDR - Mise en place
F5PBG 19/1/2015, 23:03
Démontage des prises d'alimentation du FT2000 :
Ergo sur le dessus accessible avec un tournevis plat
Enlever les 9 vis du capot supérieur : 3 de chaque côté et 3 derrière
Retourner le poste et enlever les vis sauf celles des pieds
Enlever les toutes les vis du blindage.
Faire très attention de n'abîmer aucune nappe électrique
Yaesu ne les commerciale pas, a priori...

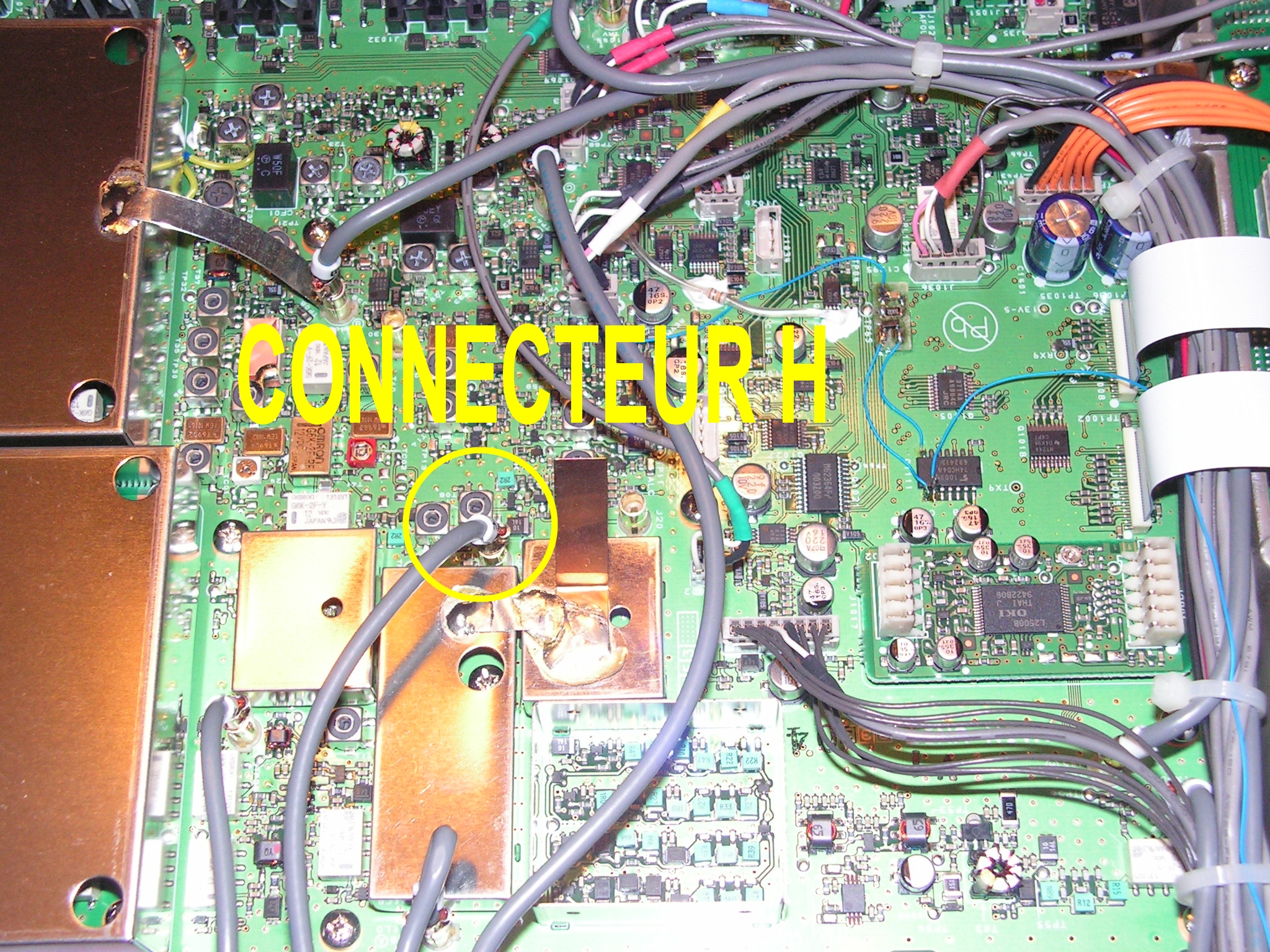

REPÉRER LE CONNECTEUR H SUR LA PLATINE :

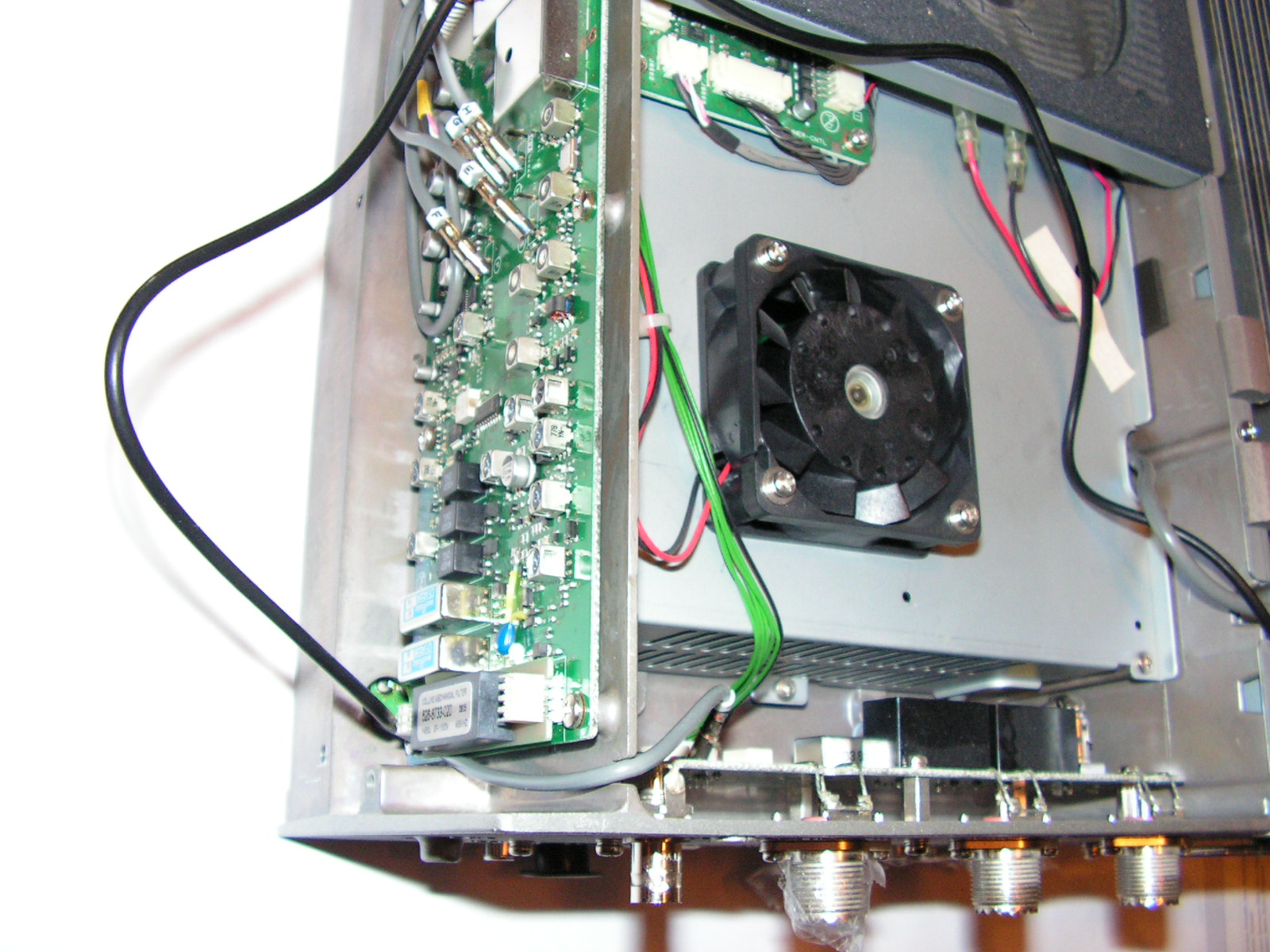

TRANSIT DU MINI-COAX DANS LE FT2000 :
LE FAIRE ENTRER PAR LA GRILLE DU VENTILATEUR
En effet, le minicoax ne passe pas par les autres ouvertures de l'émetteur récepteur
Pour permettre le passage du mini-coaxial, il faut décaler le ventilateur arrière.
Il suffit de dévisser une des vis de maintien du cerclage du ventilateur :
Pousser maintenant le ventilateur pour permettre le passage du mini-coax

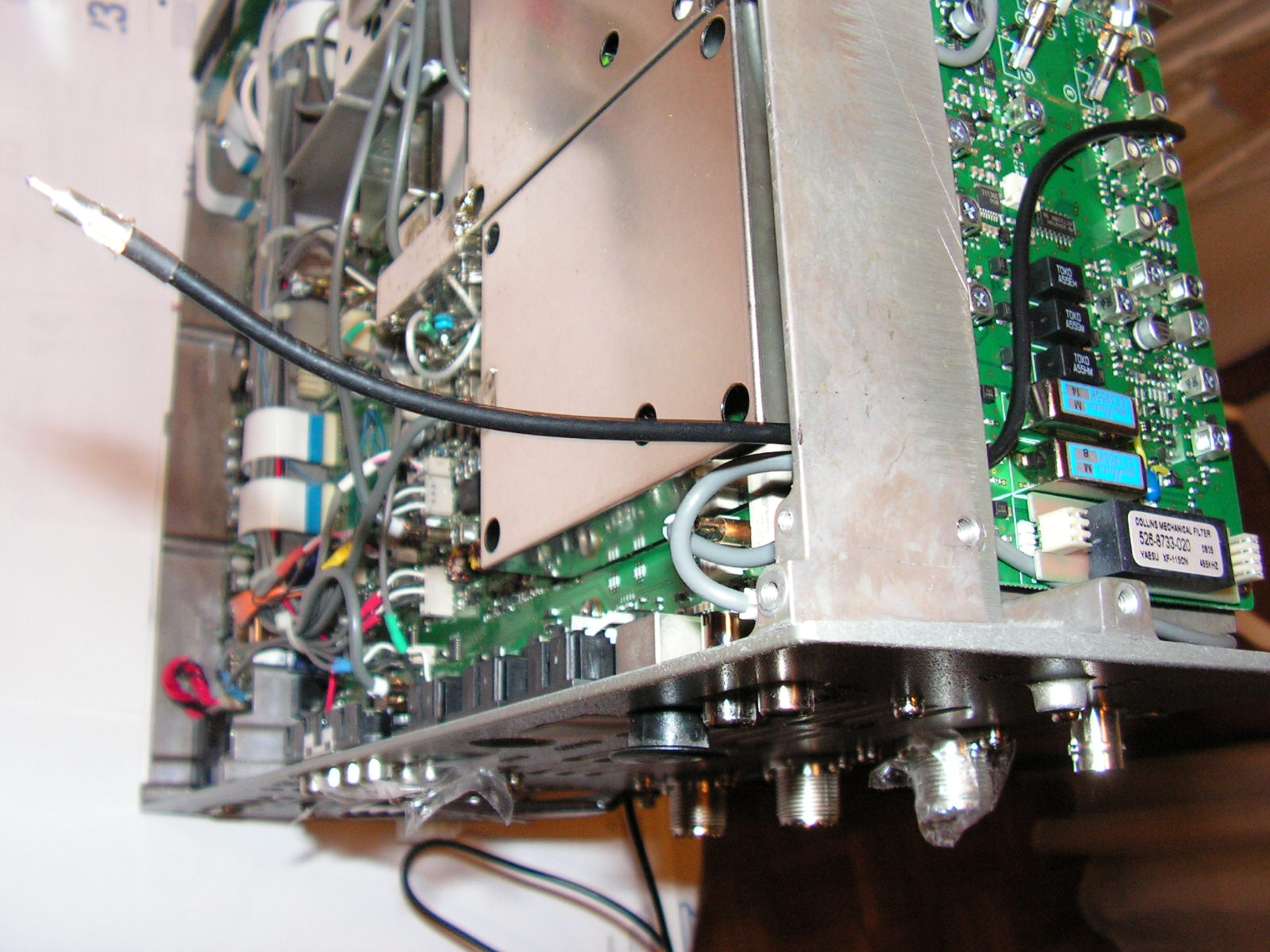

Passer le mini-coax par le trou se trouvant à côté du second récepteur :
Vue du connecteur H d'un autre angle de vue :
Dans mon cas est présent le filtre de AC0C (qui n'apparait pas sur la photographie générale du départ)
RETIRER LE CONNECTEUR H EN LE TIRANT
PAR LA PARTIE MÉTALLIQUE ET NON SUR LE CÂBLE
Aucune pince n'est nécessaire, le câble s'enlève facilement à la main.

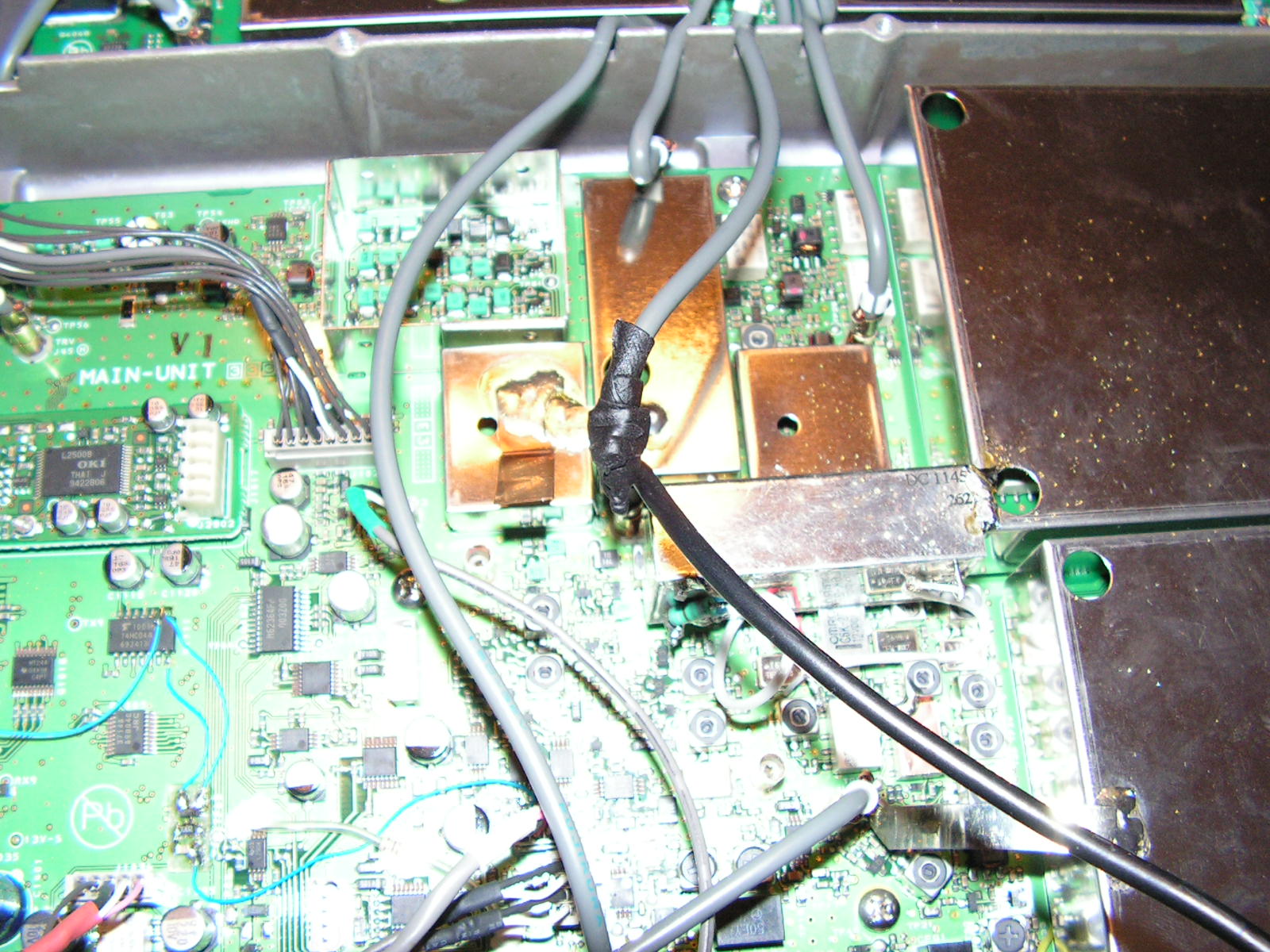

ISOLER LA FICHE DU COAX DÉBRANCHÉ
L'utilisation de ruban auto-soudant évite que cela se déroule au cours du temps.
Ergo sur le dessus accessible avec un tournevis plat
Enlever les 9 vis du capot supérieur : 3 de chaque côté et 3 derrière
Retourner le poste et enlever les vis sauf celles des pieds
Enlever les toutes les vis du blindage.
Faire très attention de n'abîmer aucune nappe électrique
Yaesu ne les commerciale pas, a priori...
REPÉRER LE CONNECTEUR H SUR LA PLATINE :
TRANSIT DU MINI-COAX DANS LE FT2000 :
LE FAIRE ENTRER PAR LA GRILLE DU VENTILATEUR
En effet, le minicoax ne passe pas par les autres ouvertures de l'émetteur récepteur
Pour permettre le passage du mini-coaxial, il faut décaler le ventilateur arrière.
Il suffit de dévisser une des vis de maintien du cerclage du ventilateur :
Pousser maintenant le ventilateur pour permettre le passage du mini-coax
Passer le mini-coax par le trou se trouvant à côté du second récepteur :
Vue du connecteur H d'un autre angle de vue :
Dans mon cas est présent le filtre de AC0C (qui n'apparait pas sur la photographie générale du départ)
RETIRER LE CONNECTEUR H EN LE TIRANT
PAR LA PARTIE MÉTALLIQUE ET NON SUR LE CÂBLE
Aucune pince n'est nécessaire, le câble s'enlève facilement à la main.
ISOLER LA FICHE DU COAX DÉBRANCHÉ
L'utilisation de ruban auto-soudant évite que cela se déroule au cours du temps.
CRAMPER LE COAX DÉBRANCHÉ
BRANCHER LE MINI-COAX DU DONGLE RTL-SDR
SUR LE CONNECTEUR FEMELLE DE LA PLATINE

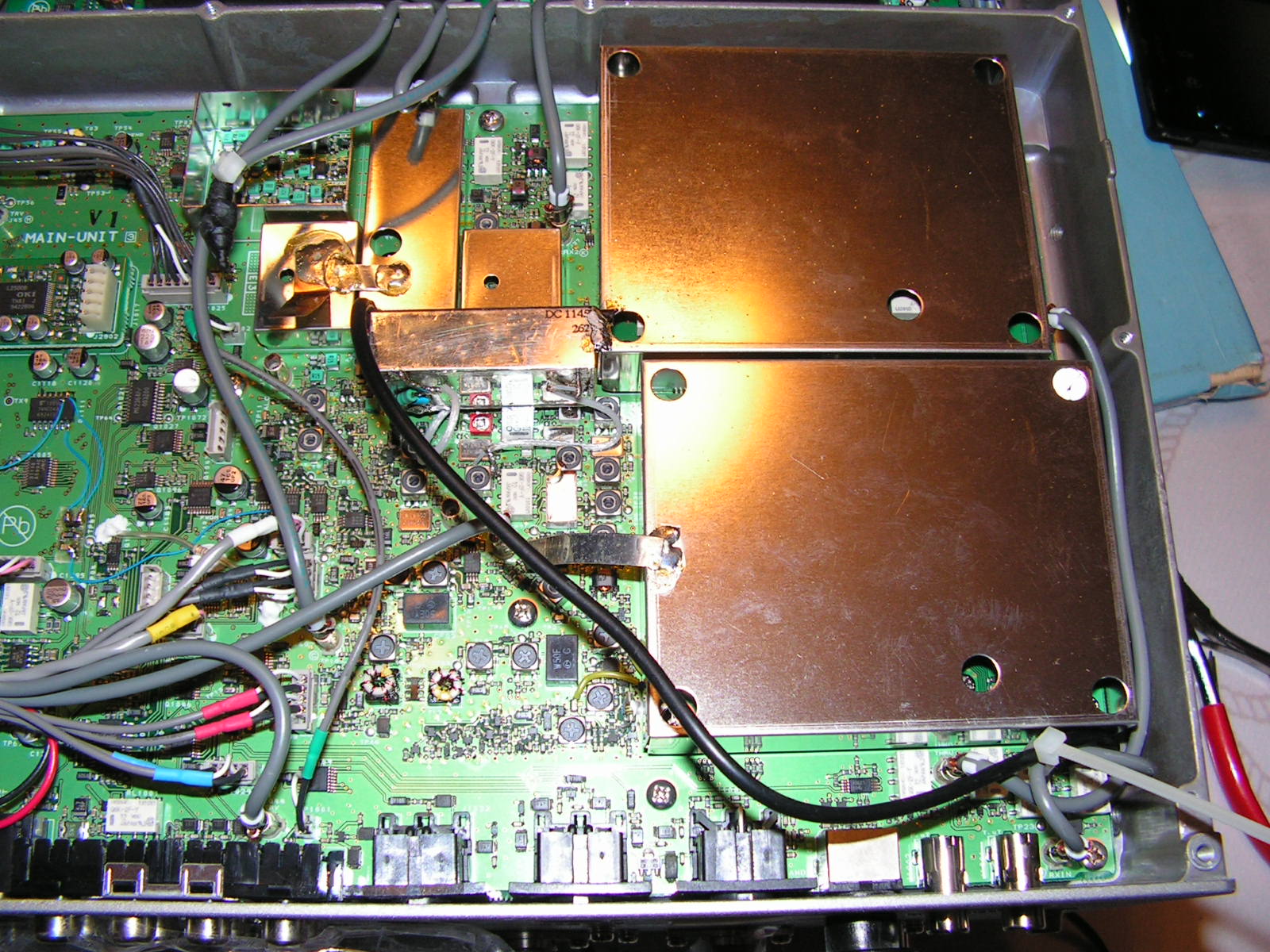

Cheminement du mini-coaxial
Le minicoax restera un peu en hauteur afin de rester éloigné des composants de la platine.
Replacer la plaque de blindage
Accompagner le coax si nécessaire mais normalement la plaque se place sans effort.
Replacer toutes les vis.

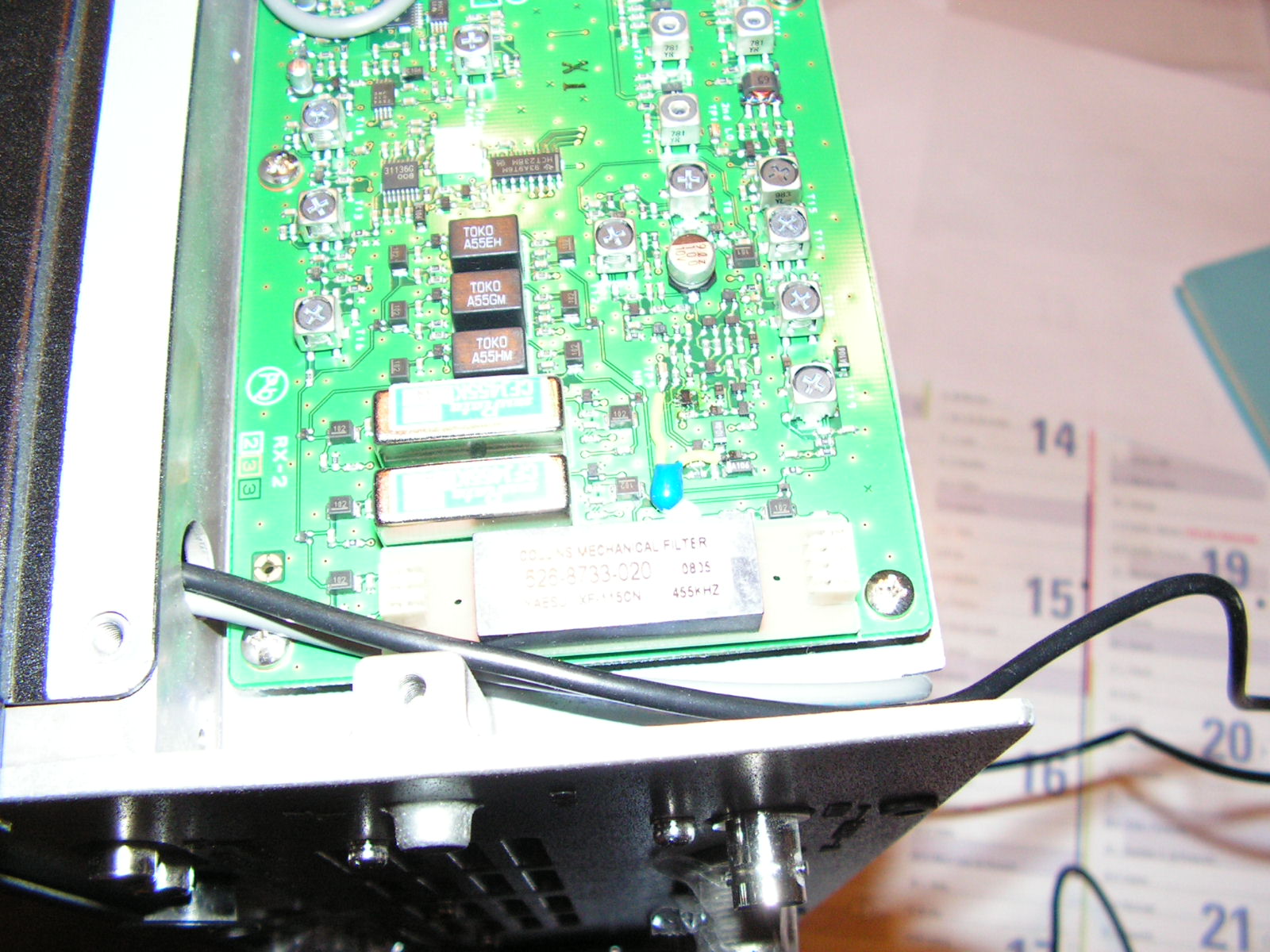

Faire transiter le mini-coax le long du second récepteur

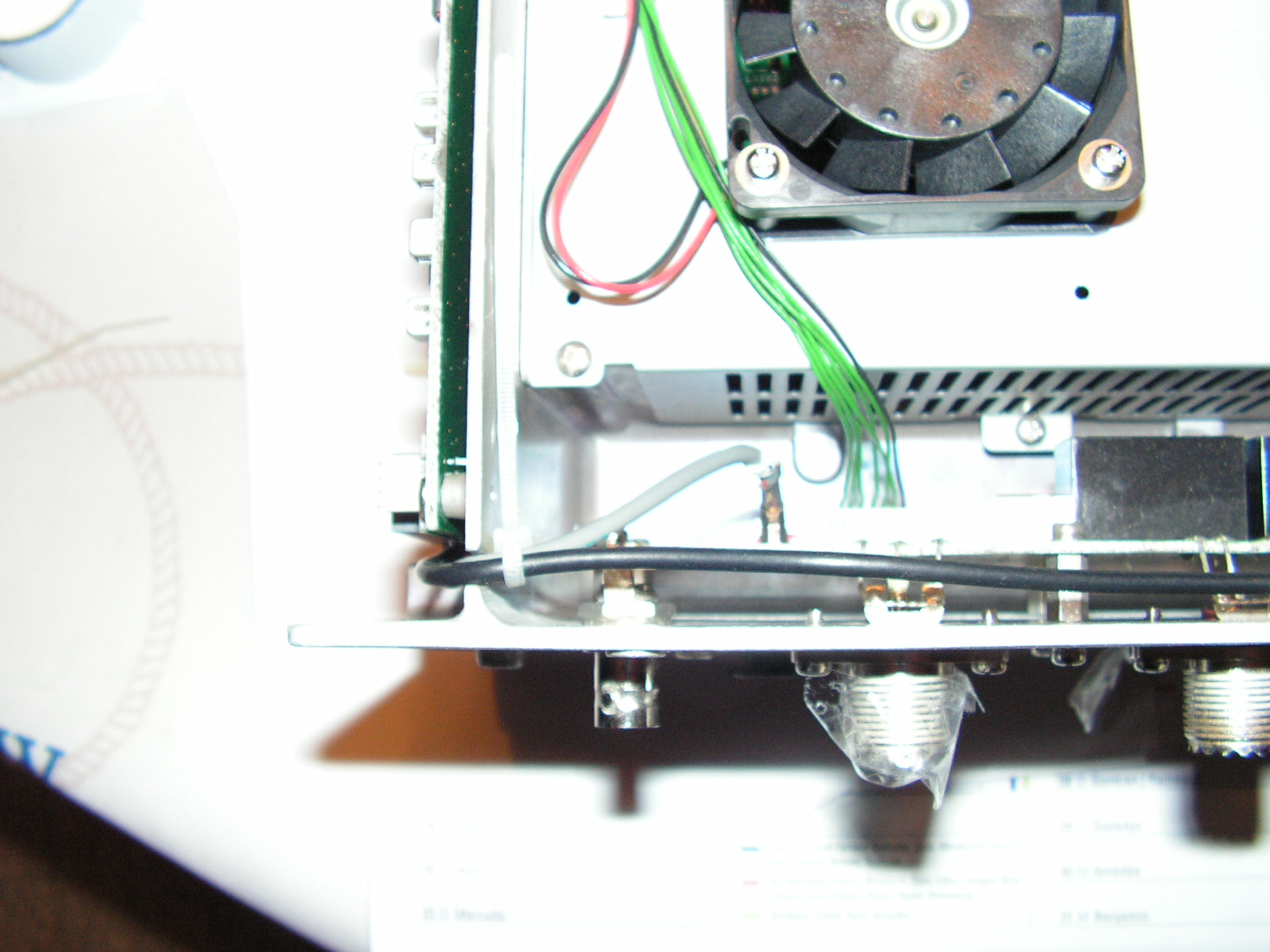

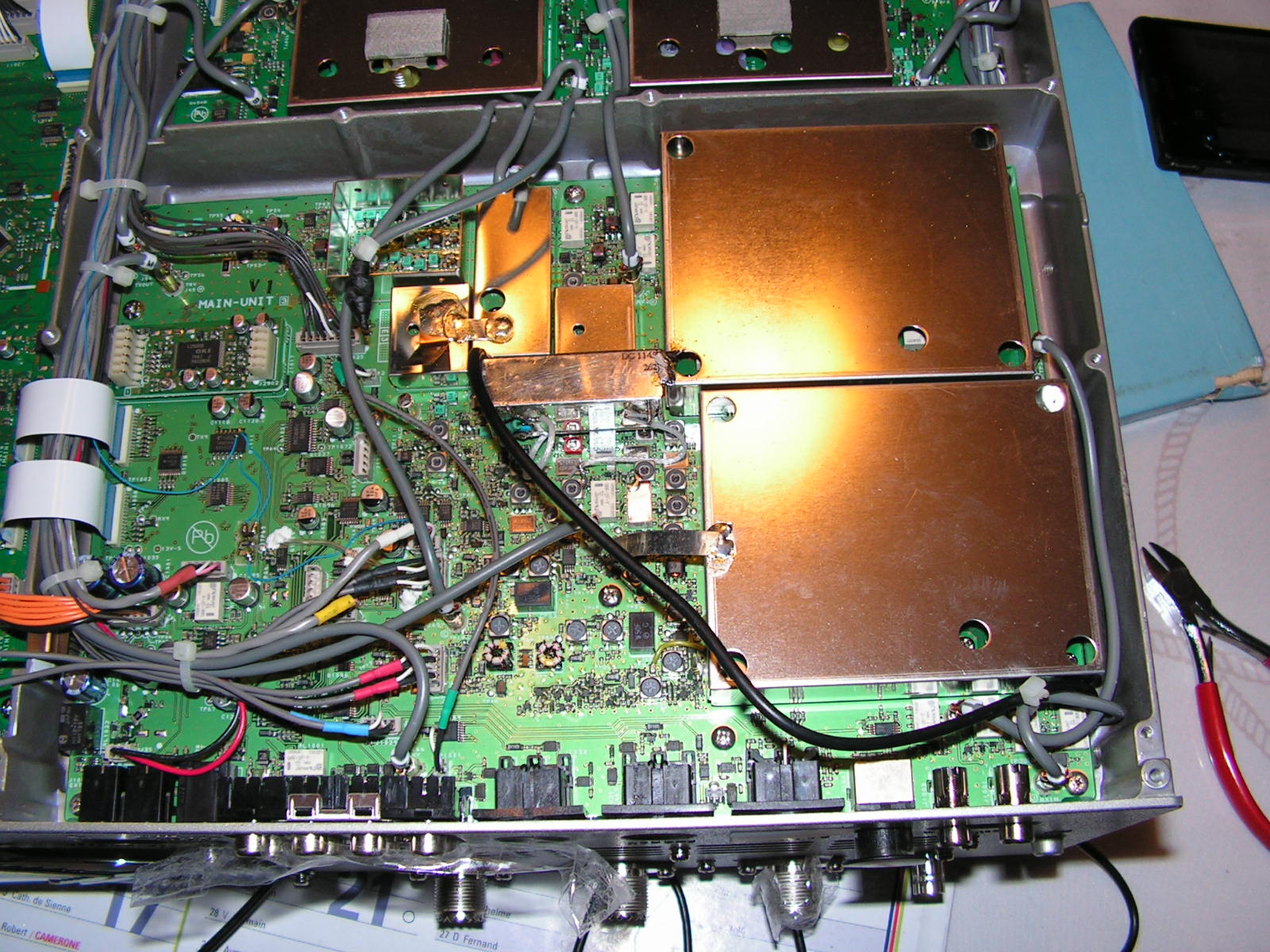

CRAMPER LE MINI-COAX ET LE FAIRE TRANSITER
LE LONG DE LA FACE ARRIERE COMME SUR LA PHOTOGRAPHIE
NE PAS PASSER LE MINI-COAX
DANS L'ENCOCHE A COTE DU COAX GRIS DU PA
Un dernier crampage sur la grille du ventilateur permettra d'éviter tout effort mécanique sur ce mini-coax
La longueur de mini-coax à l'extérieur de l'émetteur est de 65 cm.
NE PAS OUBLIER DE REMETTRE EN PLACE LE VENTILATEUR
ET DE REFIXER LA VIS DE MAINTIEN
DU CERCLAGE DU VENTILATEUR.
Il ne reste plus qu'à connecter la clé RTL-SDR.
POINT IMPORTANT :
L'ORDINATEUR (portable ou non) DE LA CLE RTL-SDR
DOIT ETRE RELIÉ A LA MEME MASSE
QUE L'EMETTEUR-RECEPTEUR
AVANT LA MISE SOUS TENSION DES EQUIPEMENTS
La masse des ordinateurs portables, des ordinateurs de bureau non reliés à une prise de terre
se trouvent souvent à un potentiel d'une centaine de volts par rapport à la terre.
L'émetteur-récepteur est sans doute quant à lui à la terre.
Dans ces conditions, en cas de connexion de la clé RTL-SDR ordinateur allumé,
ce potentiel d'une centaine de volt va chuter brutalement.
C'est parfois ce phénomène qui est à l'origine de la destruction de port série
lors de connexion à chaud de port série sur émetteur-récepteur
(pour prendre cette exemple).
Alors bien qu'il se peut fort qu'il ne se passe rien, je ne peux que conseiller
de brancher le mini-coax équipé de sa clé RTL-SDR à l'ordinateur,
matériel éteint.
Evidemment, avant d'éteindre l'ordinateur, il faut penser à installer
le driver de la clé RTL-SDR dont vous trouverez des tutoriels sur
internet mais je reviendrais sans doute sur ce sujet sur
la partie du site traitant du dongle RTL-SDR : Cliquer ici
Dernière édition par Admin le 28/5/2015, 00:21, édité 1 fois
F5PBG- Admin
- Date d'inscription : 08/06/2008
-
F5PBG- Admin
- Date d'inscription : 08/06/2008
-
F5PBG- Admin
- Date d'inscription : 08/06/2008
-
Re: FT2000 : Dongle RTL SDR - Mise en place
F5PBG 11/5/2018, 02:06
Pour encore plus de bonheur, mais je n'ai pas testé,
il n'est pas improbable que ce récepteur Colibri Nano soit intéressant :
https://www.wimo.com/colibri-nano
La sensibilité est sans doute plus importante de quelques dB,
la résistance aux signaux forts est sans doute accrue
mais surtout le délai de latence est sans doute inférieur.
Une clé de type R820T2 a un délai de l'ordre de 0.4 seconde
ce qui est problématique dans les "pile-up" ou les "QSO sans blanc".
Ce récepteur est manifestement proche des possibilités de l' ICOM7300
mais avec les possibilités incomparables de HDSDR...
il n'est pas improbable que ce récepteur Colibri Nano soit intéressant :
https://www.wimo.com/colibri-nano
La sensibilité est sans doute plus importante de quelques dB,
la résistance aux signaux forts est sans doute accrue
mais surtout le délai de latence est sans doute inférieur.
Une clé de type R820T2 a un délai de l'ordre de 0.4 seconde
ce qui est problématique dans les "pile-up" ou les "QSO sans blanc".
Ce récepteur est manifestement proche des possibilités de l' ICOM7300
mais avec les possibilités incomparables de HDSDR...
