Dongle RTL-SDR : Intermodulations - Résistance aux signaux forts

Aller en bas

Dongle RTL-SDR : Intermodulations - Résistance aux signaux forts Empty Dongle RTL-SDR : Intermodulations - Résistance aux signaux forts

Message  F5PBG 22/1/2015, 21:54

Voici un exemple d'intermodulation qu'il est possible de rencontrer avec le dongle RTL-SDR.

Voici le spectre de la bande 40 mètres un soir en janvier 2014 vers 21h00 :

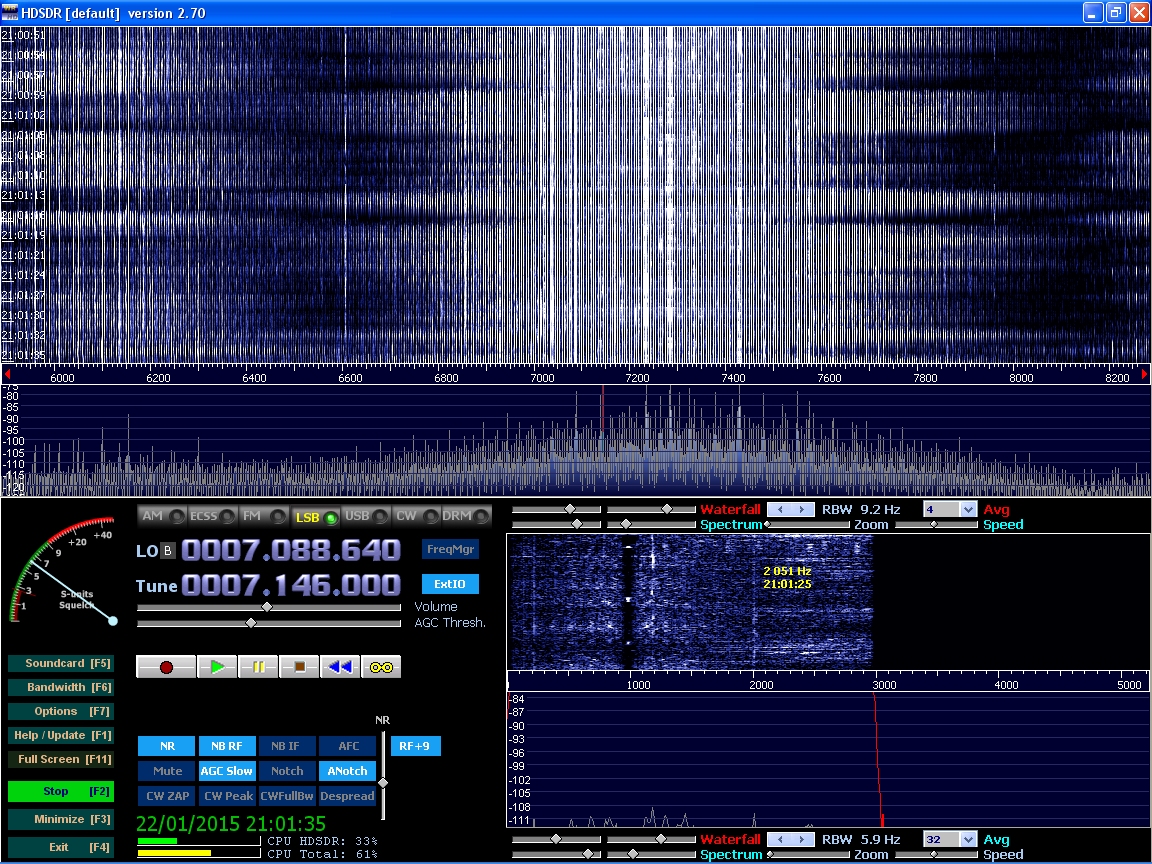

Dongle RTL-SDR : Intermodulations - Résistance aux signaux forts Intermod-vue-large

Nous constatons la présence de stations de radiodiffusion très fortes au-dessus de 7.200 MHz.
La largeur de bande du filtre VRF du FT2000 ne permet pas de s'en affranchir.
Ces signaux sont donc présents à l'entrée de réception du dongle RTL-SDR.

Voici le spectre élargi de la bande radioamateur 40 mètres :

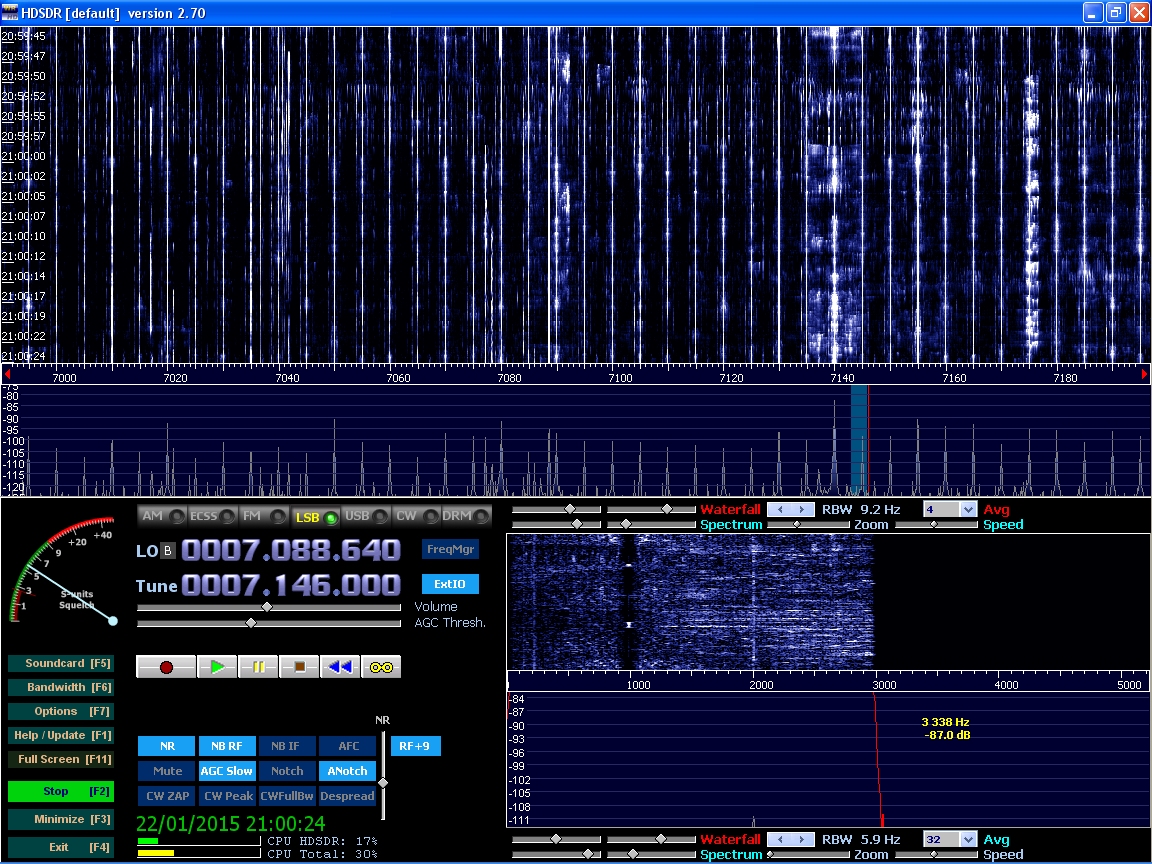

Dongle RTL-SDR : Intermodulations - Résistance aux signaux forts Intermod-vue-7mhz

Les raies en fréquence tous les 5 kHz ne sont pas des signaux reçus mais des résultats d'intermodulations.
A noter que le noise blanker (NB) coupé ne change rien.

Voici ce que vous entendez si vous écoutez la réception de la clé RTL-SDR : Cliquer ici
Voici ce que l'on reçoit sur le récepteur principal du FT2000 : Cliquer ici

Pour mémo les vidéos similaires du KX3 qui ne rencontre évidemment pas ce phénomène dans les mêmes proportions, il s'agit juste de réaliser un parallèle : Cliquer ici.

La clé RTL-SDR reste néanmoins un petit gadget bien pratique, ce phénomène n'étant pas rencontré systématiquement.
La preuve cf. enregistrement de la bande radioamateur 80 mètres quelques minutes plus tard :

Voici ce que vous entendez si vous écoutez la réception de la clé RTL-SDR : Cliquer ici
Voici ce que l'on reçoit sur le récepteur principal du FT2000 : Cliquer ici

Je précise que les enregistrements du récepteur du FT2000 sont tronqués dans la partie basse du spectre audio à cause du transformateur d'isolement galvanique qui ne restitue pas très bien les fréquences inférieures à 200 Hz...

Néanmoins, cela donne un bonne idée de la qualité audio de la clé RTL-SDR lorsque cette dernière n'est pas victime d'intermodulations liées à des signaux forts "proches" de la fréquence à recevoir.

Voici l'occupation de la bande radioamateur 80 mètres au moment de l'enregistrement :

Dongle RTL-SDR : Intermodulations - Résistance aux signaux forts Vue-3.5mhz

Les signaux sont normaux, pas de présence de phénomène d'intermodulation.

Pour supprimer ce problème, il faut disposer d'un filtre efficace en entrée de la clé RTL-SDR.
C'est le but du présélecteur de fréquence.

Chez Yaesu, cet équipement existe : Il s'agit du VRF.
Néanmoins ce dernier dispose d'une bande passante trop large pour cette clé RTL-SDR.

Il existe chez Yaesu le filtre µ-Tune, filtre bien plus étroit, mais bien plus cher également.
Wink

Bien que le VRF ne puisse pas permettre de s'affranchir de ce problème d'intermodulation, ce dernier permet d'entendre des signaux que la clé RTL-SDR ne soupçonne même pas sans. Cela fera l'objet d'un autre article sur le sujet (dans la rubrique FT2000, sous le titre "VRF : Effet du présélecteur de fréquence").

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
F5PBG
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

Dongle RTL-SDR : Intermodulations - Résistance aux signaux forts Empty Re: Dongle RTL-SDR : Intermodulations - Résistance aux signaux forts

Message  F5PBG 9/2/2015, 22:21

Un autre exemple de faible résistance aux signaux forts sur 28 MHz :

Dongle RTL-SDR : Intermodulations - Résistance aux signaux forts Intermod-vue-28mhz

Le signal important se trouve sur 28.485 USB (Signaux d'appel).
Nous constatons la présence de signaux indésirables +/- 80 kHz.

Rappel : Malgré ces défauts, la clé reste un gadget bien pratique.

Ces défauts s'atténuent en utilisant les différents niveau de l'atténuateur (-6/-12/-18 dB)
ainsi que la désactivation des préampli (IPO).

Ils s'atténuent également tout simplement en abaissant le gain de la clé SDR :
Dans le logiciel HDSDR
Coche "ExtIO"
Décocher "Tuner AGC"
Placer le gain aux alentours de 12.5 dB
