FT991 : Vérifier le courant de repos du PA (Transistors RD100HHF1)

Message  F5PBG le Mer 5 Avr - 1:14

G4RNI a soulevé un problème intéressant concernant la polarisation du PA du FT991 (détails sur mods.dk).
Il a constaté que le manuel de service indiquait un courant de repos des transistors du PA, RD100HHF, de 1.5A.

Il a comparé d'autres manuels de service d'émetteur-récepteur de marques différentes utilisant les mêmes transistors de puissance.
Il a constaté que le courant de repos des transistors RD100HHF1 était généralement de 0.8 à 1A.

Il a donc décidé de régler le courant de repos des transistors de son FT991 à 1A.
Il n'a constaté aucune dégradation de son émission, quelque soit le mode utilisé.

A noter qu'avant de modifier ce réglage, il avait trouvé comme courants de repos 1.65A et 1.82A.
Les réglages d'origine du FT991 de G4RNI étaient manifestement assez approximatifs...


Prenons le datasheet du RD100HHF1 : Cliquer ici
Nous pouvons lire Idq = 1A , Idq est le courant de repos.
C'est en fait une valeur préconisée par le constructeur, finalement.

La remarque de G4RNI n'est donc pas dénuée d'intérêt.


Prenons par exemple, RD100HHF1 FT991 => Idq Yaesu = 1.5A     et    RD100HHF1 IC7600 => Idq ICOM = 1A

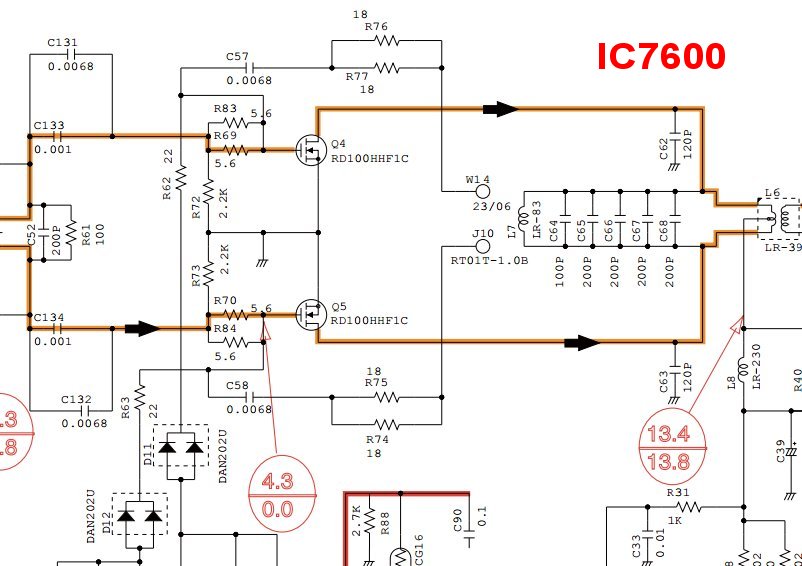

Une vue rapide sur les schémas :


  -

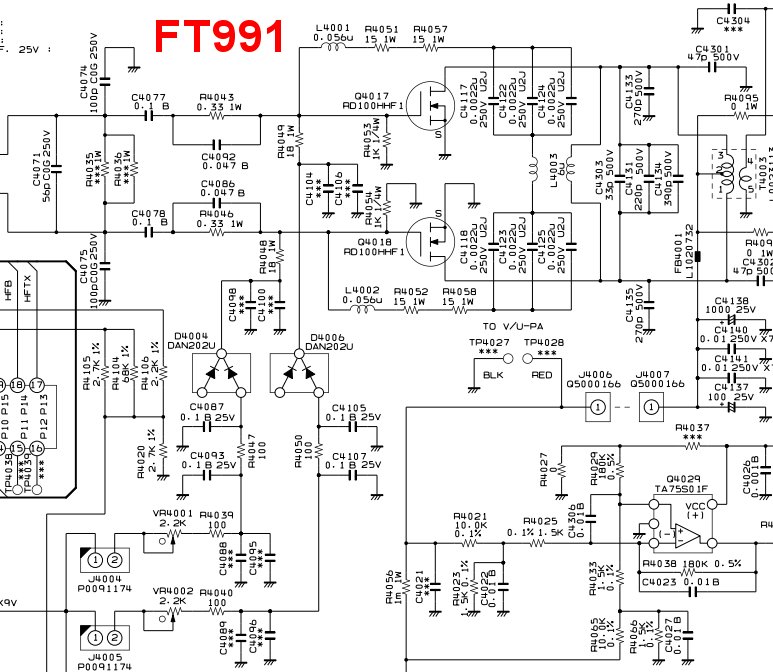

Vue du PA du FT991 :



Repérage des deux strapps et résistances ajustables
des réglages des courants de repos des deux RD100 HHF1 dont parle le manuel de service :



Mes conclusions :

Suis-je en mesure d'affirmer que l'abaissement du courant de repos à 1A est une amélioration ..?
Non, les schémas sont légèrement différents et je suppose que Yaesu doit avoir ses raisons d'avoir placé 1.5A au lieu de 1A.

Néanmoins, l'abaissement de ce courant de repos n'est pas destructeur pour ces transistors, au contraire.

Faire l'essai est donc tentant car il est facile de revenir rapidement en arrière en cas de constatation d'un
défaut de linéarité détecté par une augmentation des émissions non essentielles visibles sur un websdr ou
audible par des interlocuteurs mécontents...

Sinon, pour les curieux, je serais assez intéressé par vos tests sans l'ouvrir, avec un multimètre en série
en ampèremètre sur l'alimentation, de mesure de courant en réception avec volume BF à zéro puis
ensuite en émission BLU HF avec micro gain à zéro.
Théoriquement, il devrait y avoir un delta de 5.7 A correspondant à la polarisation des étages en émission
(courant de repos prédriver, driver et PA). Enfin, si j'ai bien fait la somme des bons courants de polarisation théoriques...


Wink
Modifications à réaliser que par des techniciens confirmés.
Garder à l'esprit que le mieux est l'ennemi du bien...
