YEASU FT450 : Panne en émission

Aller en bas

YEASU FT450 : Panne en émission Empty YEASU FT450 : Panne en émission

Message  F5PBG 6/7/2018, 09:30

Symptôme :
Panne en émission et PA toujours en vie

Réparation :
Changement Q2002 / Q2010 / D2007 de la carte RF-IF Unit

Synoptique :

YEASU FT450 : Panne en émission Synoptique-panne-Q2002

Schéma :

YEASU FT450 : Panne en émission Shema-panne-Q2002


Autant Q2002 est une panne classique, autant ce n'est pas le cas pour D2007 et Q2010.
Lorsque Q2002 rend l'âme en se court-circuitant entre collecteur-émetteur, la résistance R2009 de 10 ohms sur l'émetteur de Q2002 se coupe.
Alors après avoir dessoudé Q2002, vérifier que R2009 ait toujours sa valeur nominale.

Il est de toute façon utile de vérifier les composants aux alentours pour vérifier l'absence de court-circuit, voire de coupure, surtout si c'est possible dans dessouder les composants.
Vérifier l'absence de court-circuit de C2006 et C2010

Position de la carte RF/IF unit dans le FT450 :

YEASU FT450 : Panne en émission Position-rf-if-unit

Il faut donc enlever le capot inférieur du poste.

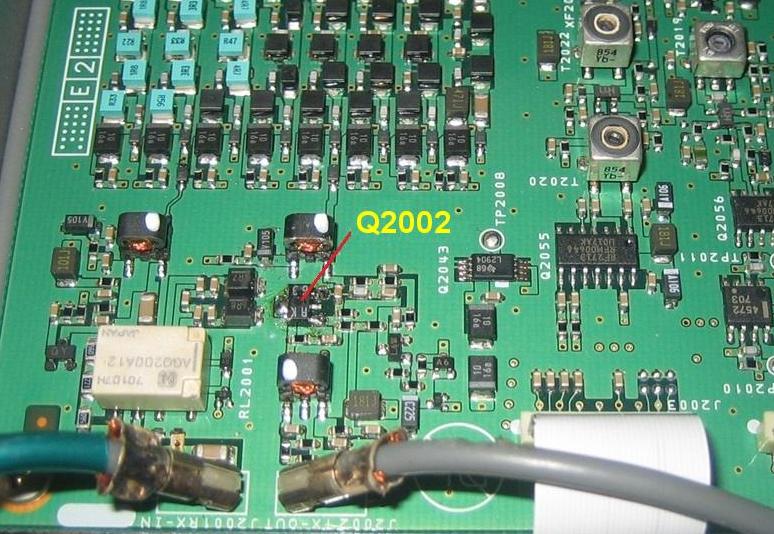

Implantation de Q2002 sur la carte RF/IF Unit :
YEASU FT450 : Panne en émission Implantation-Q2002

A noter que Q2002 peut-être remplacé par un 2SC3357
Il supporte par ailleurs une puissance de 1.2W contre 0.8 watts pour le 2SC5415.

Origine de la panne :
Concernant Q2010 et D2007, personnellement, je n'ai aucune idée...
Concernant Q2002, la panne étant plus fréquence, la puissance maximale du transistor, de 800 mW,  est peut-être un peu juste.

Pour ma part, je placerais un radiateur sur ce transistor. Evidemment, vu la taille du transistor, il faut que cela soit un radiateur spécial... Une petite plaque métallique collée avec de la colle extraforte conductrice de chaleur pourrait être suffisante. Un montage préventif pourrait être envisageable.


Complément : Fonctionnement de "SEND" et "TX_INH"

Il faut s'intéresser à la polarisation de Q2002 (hypothèse : 13V sur la ligne d'alimentation) :
Le pont diviseur de tension R2012/R2014 donne une tension sur la base de Q2002 de 5.9V

Lorsque Q2003 est bloqué, sur R2011, le pont diviseur de tension R2011/R2015 donne une tension de 6.5V
La tension de la jonction base-émetteur de Q2002 est donc négative, le transistor est bloqué : Pas d'émission

Lorsque Q2003 est saturé, la tension aux bornes de 2011 avoisine les 0V : Q2002 est maintenant passant, l'émission est possible.

En conclusion :
La tension SEND autorise l'émission en rendant passant le transistor Q2003.
La tension TX_INH vient faire conduire Q2010 et bloquer Q2003 en étant prioritaire sur la tension SEND.
Cela tombe bien vu que TX_INH = TX inhibition
Wink
