FT747 : Changement des lucioles de rétroéclairage

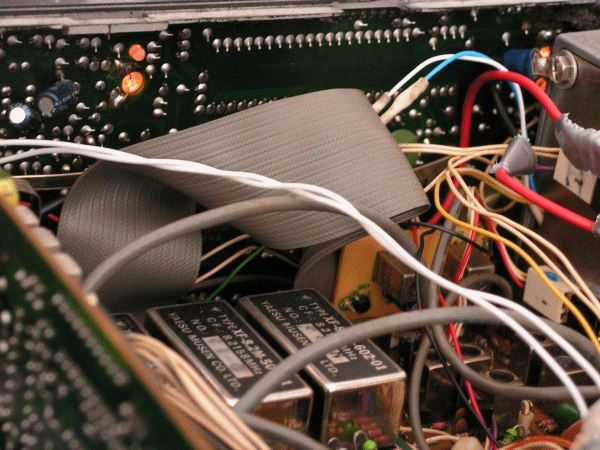

Les lucioles de rétroéclairage du FT747 sont accessibles par l'arrière
de la platine de la face avant. Ainsi, il n'est pas nécessaire de désolidariser
cette platine de la face avant (et donc inutile de retirer le bouton du VFO).
Ces lucioles sont alimentées en 8V mais des lucioles 12V font l'affaire.
Vous pouvez les replacer par des LED ultralumineuses (3mm) à angle
de diffusion de lumière large (75°) mais sans garantie de résultat.
En effet, une luciole a l'avantage de diffuser sa lumière dans toutes les
direction contrairement à une LED mais cela vaut le coup d'essayer.
Evidemment, il faudra placer une résistance en série avec la LED, résistance égale à
R = (Vcc - Vd) / Id
Vcc = tension de votre alimentation "12V"
Vd = Tension de fonctionnement de la LED
Id = Courant de la LED
Puissance de la résistance supérieure à P = R x Id²
Les caractéristiques Vd/Id de la LED vous seront données par le datasheet
que vous trouverez sur INTERNET. Si vous avez du mal à trouver cette information,
me contacter.
Il sera également possible de monter en série ces LED, avec une seule résistance égale à
R = [Vcc - (n x Vd)] / Id où n est le nombre de LED
Prenez toujours une résistance dont la valeur normalisée est juste supérieure
à la valeur trouvée par le calcul. Faire fonctionner une LED à un courant inférieur
à la valeur nominale de la LED est un gage de fiabilité dans le temps.
de la platine de la face avant. Ainsi, il n'est pas nécessaire de désolidariser
cette platine de la face avant (et donc inutile de retirer le bouton du VFO).
Ces lucioles sont alimentées en 8V mais des lucioles 12V font l'affaire.
Vous pouvez les replacer par des LED ultralumineuses (3mm) à angle
de diffusion de lumière large (75°) mais sans garantie de résultat.
En effet, une luciole a l'avantage de diffuser sa lumière dans toutes les
direction contrairement à une LED mais cela vaut le coup d'essayer.
Evidemment, il faudra placer une résistance en série avec la LED, résistance égale à
R = (Vcc - Vd) / Id
Vcc = tension de votre alimentation "12V"
Vd = Tension de fonctionnement de la LED
Id = Courant de la LED
Puissance de la résistance supérieure à P = R x Id²
Les caractéristiques Vd/Id de la LED vous seront données par le datasheet
que vous trouverez sur INTERNET. Si vous avez du mal à trouver cette information,
me contacter.
Il sera également possible de monter en série ces LED, avec une seule résistance égale à
R = [Vcc - (n x Vd)] / Id où n est le nombre de LED
Prenez toujours une résistance dont la valeur normalisée est juste supérieure
à la valeur trouvée par le calcul. Faire fonctionner une LED à un courant inférieur
à la valeur nominale de la LED est un gage de fiabilité dans le temps.
FT747 : Changement de luminosité des lucioles de rétroéclairage
En complément, pour changer la luminosité du rétroéclairage, il suffit de rajouter en série sur la broche de sortie du régulateur 8V (broche de droite, inscription du régulateur face à vous) alimentant le rétroéclairage, une résistance de puissance en série.

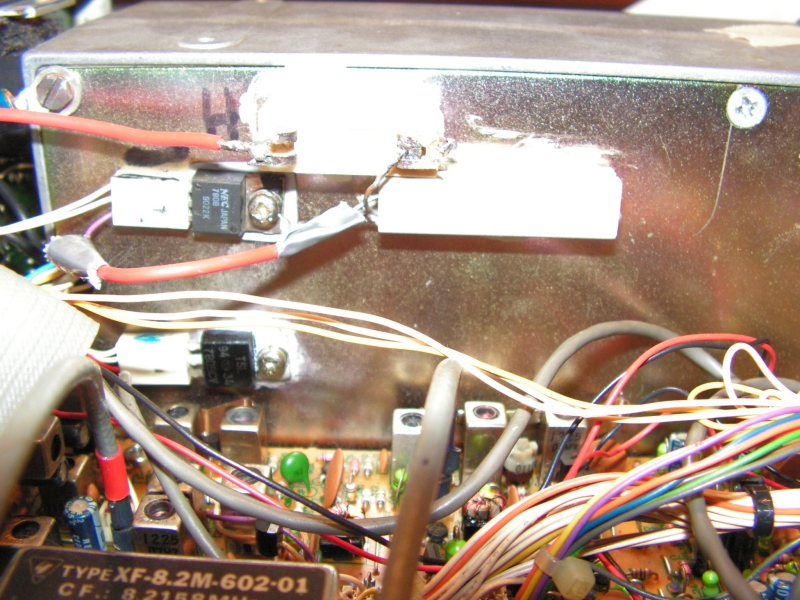

Le régulateur 8V en question se trouve fixé sur le bloc ampli (boitier TO220 du haut).
En ce qui me concerne, j'ai placé deux résistances de puissance (de récupération) formant une résistance totale de 25 Ω. Ces résistances de puissance, je les ai à leur tour fixées sur le boitier de
l'amplificateur (colle) :
Une autre solution plus "esthétique" serait de remplacer le régulateur 8V par un régulateur ajustable dont il suffirait d'ajuster la tension en fonction de la luminosité désirée. Il en existait un modèle avec une petite vis de réglage sur le boîtier.
Maintenant, une autre solution, encore plus simple, est de changer ce régulateur 7808 par un 7805 (régulateur 5V) ce qui ne nécessite qu'un simple tournevis pour l'intervention... Il est fort possible que l'éclairage obtenu soit celui escompté finalement.
Les régulateurs 5V, vous en trouvez dans de nombreuses alimentations de récupération (alimentation d'ordinateur par exemple). N'hésitez pas à venir donner votre retour d'expérience.
Le régulateur 8V en question se trouve fixé sur le bloc ampli (boitier TO220 du haut).
En ce qui me concerne, j'ai placé deux résistances de puissance (de récupération) formant une résistance totale de 25 Ω. Ces résistances de puissance, je les ai à leur tour fixées sur le boitier de
l'amplificateur (colle) :
Une autre solution plus "esthétique" serait de remplacer le régulateur 8V par un régulateur ajustable dont il suffirait d'ajuster la tension en fonction de la luminosité désirée. Il en existait un modèle avec une petite vis de réglage sur le boîtier.
Maintenant, une autre solution, encore plus simple, est de changer ce régulateur 7808 par un 7805 (régulateur 5V) ce qui ne nécessite qu'un simple tournevis pour l'intervention... Il est fort possible que l'éclairage obtenu soit celui escompté finalement.
Les régulateurs 5V, vous en trouvez dans de nombreuses alimentations de récupération (alimentation d'ordinateur par exemple). N'hésitez pas à venir donner votre retour d'expérience.
