FT1000 Yaesu : Panne inverter - retroeclairage - affichage
F5PBG 22/9/2014, 09:41
La panne du rétroéclairage du Yaesu FT1000 est finalement un grand classique.
Avant de se précipiter à changer la carte "INVERTER UNIT" ou le néon, vérifier plutôt la présence de tension sur les collecteurs des transistors. En cas d'absence de tension, la déduction de la panne sera rapide :

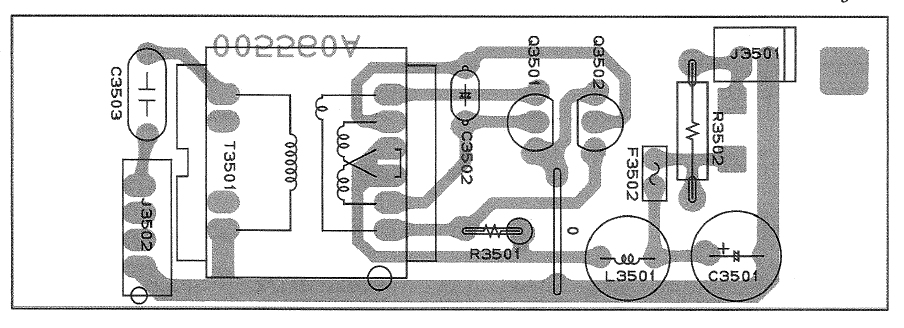

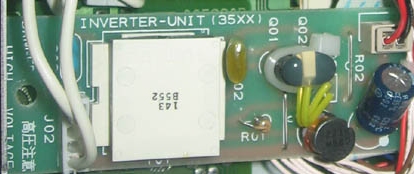

Le fusible thermique F3502 (102°C) situé entre les deux transistors est un grand classique :
Ne pas oublier le fusible F3501 caché de l'autre côté de la platine :
A noter que l'intensité du fusible thermique 102°C F3502 n'a pas d'importance, il est en série avec le fusible 0.5A F3501 :
Il faudra que l'intensité soit supérieure ou égale à 0.5A.
Son remplacement sera plus lié à l'emcombrement du nouveau fusible qui devra pouvoir passer entre les deux transistors.
Avant de se précipiter à changer la carte "INVERTER UNIT" ou le néon, vérifier plutôt la présence de tension sur les collecteurs des transistors. En cas d'absence de tension, la déduction de la panne sera rapide :
Le fusible thermique F3502 (102°C) situé entre les deux transistors est un grand classique :
Ne pas oublier le fusible F3501 caché de l'autre côté de la platine :
A noter que l'intensité du fusible thermique 102°C F3502 n'a pas d'importance, il est en série avec le fusible 0.5A F3501 :
Il faudra que l'intensité soit supérieure ou égale à 0.5A.
Son remplacement sera plus lié à l'emcombrement du nouveau fusible qui devra pouvoir passer entre les deux transistors.
Ne pas placer ses mains n'importe où :
Présence de haute tension en sortie de carte
Présence de haute tension en sortie de carte
F5PBG- Admin
- Date d'inscription : 08/06/2008
-
Re: FT1000 Yaesu : Panne inverter - retroeclairage - affichage
F5PBG 9/10/2014, 14:34
Vidéo pour mieux cerner la procédure de démontage
même si il ne s'agit pas directement du même sujet...
même si il ne s'agit pas directement du même sujet...
F5PBG- Admin
- Date d'inscription : 08/06/2008
-
Re: FT1000 Yaesu : Panne inverter - retroeclairage - affichage
F5PBG 25/6/2018, 12:17
Pour ceux qui trouveraient cette opération trop risquée, une solution annexe
peut être envisagée et à la portée de tous, sans risque :
Télécommander le poste avec HRD (Ham Radio Deluxe) version gratuite et HDSDR
et utiliser une clé SDR branchée sur la FI de l'émetteur récepteur :
La procédure à suivre est strictement identique à celle du FT2000
sans avoir à démonter le FT1000 bien évidemment (...) :
Cliquer ici pour consulter l'article
sans avoir à démonter le FT1000 bien évidemment (...) :
Cliquer ici pour consulter l'article
J'utiliserais a minima la clé RTL-SDR R820T2 de Technofix,
les clés "classiques" n'étant pas très précises en fréquence à mon goût.
Pour disposer d'un récepteur SDR à réception supérieure à celle de l' IC7300,
avec un délai de latence minimal à condition d'utiliser le logiciel ExpertSDR2
et d'avoir un ordinateur proche d'un modèle Intel Core I5 / 4 GHz
alors la clé Colibri Nano serait mon choix.
Le poste sera alors utilisable à l'instar d'un SDR de type ANAN, Flex.
Il faudra disposer de la liaison CAT du FT1000, disponible notamment chez Radioarena.
Il faudra disposer de la liaison CAT du FT1000, disponible notamment chez Radioarena.
F5PBG- Admin
- Date d'inscription : 08/06/2008
-
