IC7300 ICOM : Branchement Amplificateur ACOM 1000 (entre autre)

F5PBG 10/4/2022, 18:23

Les seules liaisons nécessaires pour commander un amplificateur est le signal HF (...)
et le signal PTT (si non utilisation du vox de l'amplificateur si il en dispose d'un).

Le signal ALC en provenance de l'amplificateur n'est pas nécessaire si l'opérateur
sait ce qu'il fait, c'est-à-dire si ce dernier n'envoie pas une puissance supérieure
à ce que peut accepter l'amplificateur, sachant que plus nous sommes éloignés des
possibilités maximales de l'amplificateur, et plus faibles seront les produits
d'intermodulation (IMD) générés.

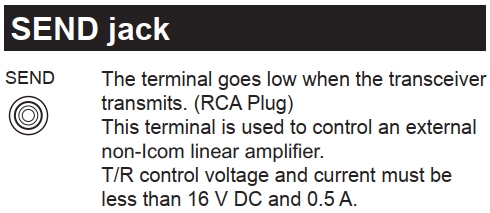

Il est possible d'utiliser la sortie SEND, cf. manuel d'utilisateur de l'IC7300 :

Regardons de plus près ce qui se cache derrière cette sortie SEND de l'IC7300 :

Regardons le schéma sur la carte RF-UNIT de l'IC7300 :

Il est intéressant de constater que cette sortie est réalisée sur relais par contre
plusieurs points à noter :

. Sortie à relais mais masse commune à l'émetteur qui aurait pu être éviter.
Cette sortie aurait pu être ainsi isolée galvaniquement.
. Caractéristiques données par ICOM concernant cette sortie :

Voici la documentation du relais RL101 : Cliquer ici
Nous noterons pour le relais 30V max (tension continue) et 1A max.
ICOM donne néanmoins la sortie pour 16V maxi et 500 mA.

Autant dépasser 16V ne me paraît pas un problème vis à vis des caractéristiques du relais,
autant il faut respecter le courant maxi de 0.5A vis à vis de R101 de zéro Ohm présente
pour protéger le relais RL101.

Nota :
Si la sortie SEND ne permet pas de passer en émission, à vérifier que le partie externe
de la prise RCA femelle SEND de l'IC7300 soit bien reliée au (-) de l'alimentation notamment
disponible à l'arrière du poste sur la prise Molex (ou tout simplement sur la borne de
l'alimentation de l'IC7300).

Si ce n'est pas le cas, R101 est sans doute coupée.

Remarque sur le paramètre TX delay de l'IC7300:

Un amplificateur met forcément un certain temps à passer son relais en position émission,
il est préférable de placer un délai de latence au passage en émission de l' IC7300, généralement
est adoptée la valeur de 20 ms.

Regardons maintenant l'entrée Key-in de l' ACOM1000 :
(nota possibilité d'agrandir les images en cliquant droit dessus et en sélectionnant "ouvrir l'image dans un nouvel anglais")

Détails de la carte CONTROL PCB :

Nous constatons que la sortie SEND de l'IC7300 va arriver non pas directement sur un relais PTT de l'amplificateur mais à une porte logique (U5A)
par l'intermédiaire d'une self de choc (RFC5) qui a pour but d'éviter que la HF revienne éventuellement vers la sortie SEND de l'IC7300.

Nous pourrions penser qu'il est donc possible de relier la sortie SEND de l'IC7300 à l'entrée KEY-in de l' ACOM1000.

Personnellement, cela me dérange de le faire car la sortie n'est pas isolée galvaniquement (masse du relais RL101).
Un fort retour HF par cette liaison peut éventuellement se produire, sans compter que la liaison de masse termine une
boucle de masse dont nous pourrions nous passer finalement.

Voici un moyen simple de pallier le problème :

Nota :
. Ne placer pas de diode du type 1N4148 comme diode de roue libre... Elle ne résisterait pas.
. Ne pas se tromper de sens en plaçant la diode, la sortie SEND de l'IC7300 ne fonctionnerait plus, R101 serait détruite.
. Placer le relais au plus près de l'IC7300 pour limiter les longueurs de câble (liaisons SEND et 13.8V)

Cette protection est indispensable avec certains types d'amplificateur dont la commande PTT
arrive directement sur le relais PTT d'alternat.
