FP757 HD - Panne Alimentation Yaesu : Relais bruyant n'arrêtant pas de battre

Message  F5PBG le Ven 11 Déc - 1:04

Symptôme :
Relais RL1 n'arrête pas de battre (bruit important)
Alimentation toujours fonctionnelle.

Risque :
Destruction du relais par charbonnage du contact
Destruction du pont de diodes au démarrage de l'alimentation

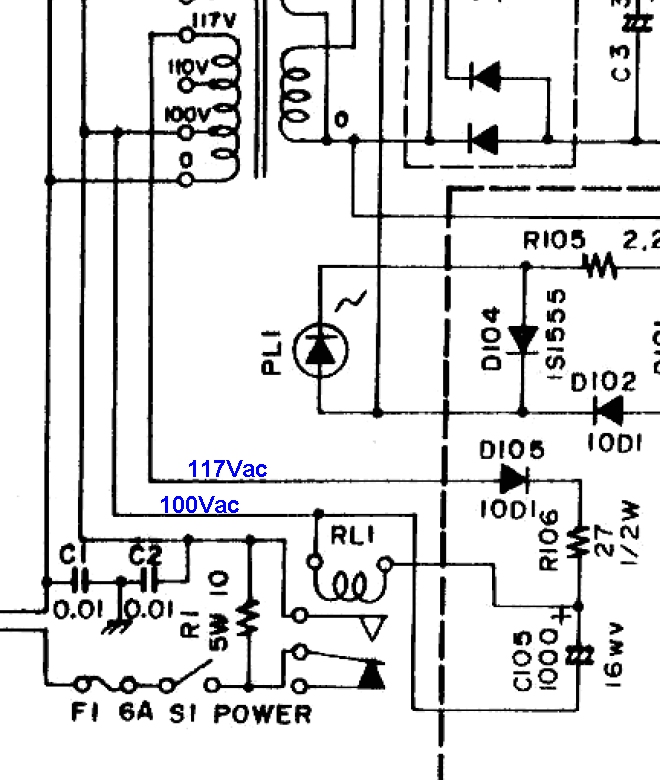

Principe de fonctionnement :
Mise en série d'une résistance R1 pendant un cours instant au démarrage de l'alimentation sur le primaire du transformateur
pour éviter un courant de charge trop important des condensateurs chimiques situés après le pont de diodes pour éviter la destruction du pont de diodes.

Ce délai de mise en service de cette résistance est déterminé par le circuit RC composé de R106 et C105.
Le problème ne pouvait donc se trouver qu'à ce niveau et en effet, le condensateur C105 était en avarie.

Privilégier le remplacement de ce condensateur pour un
1000 µF - 25V


La suite en images :

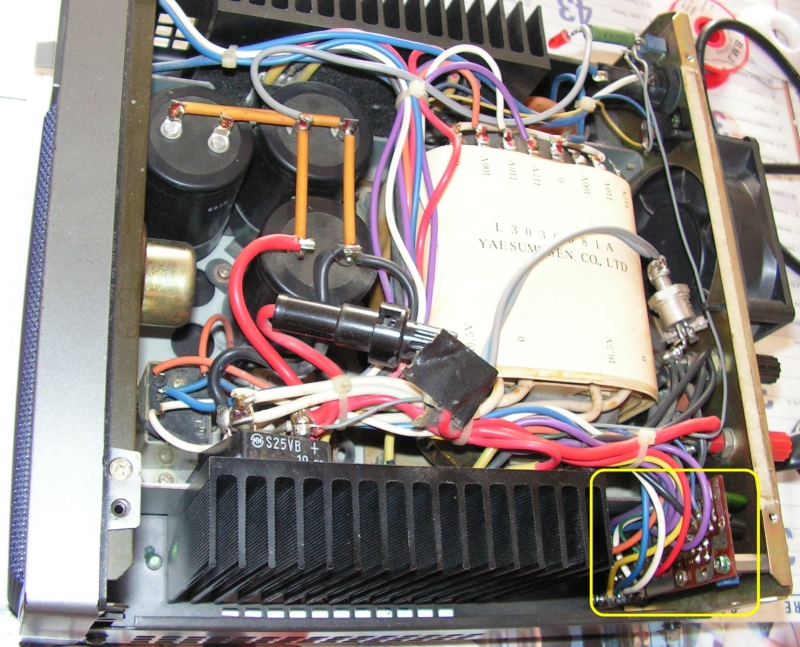

Localiser la carte :

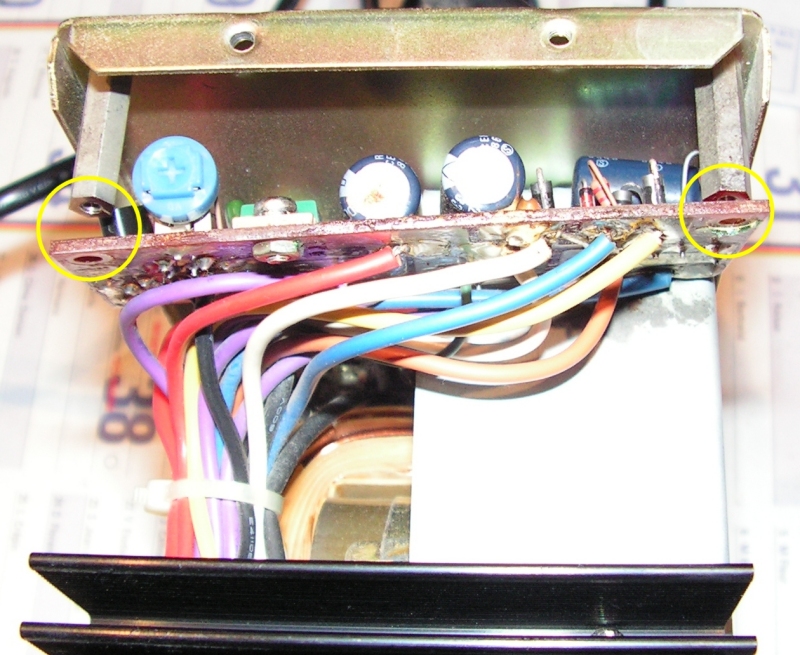

Dévisser les deux vis de fixation de la carte :

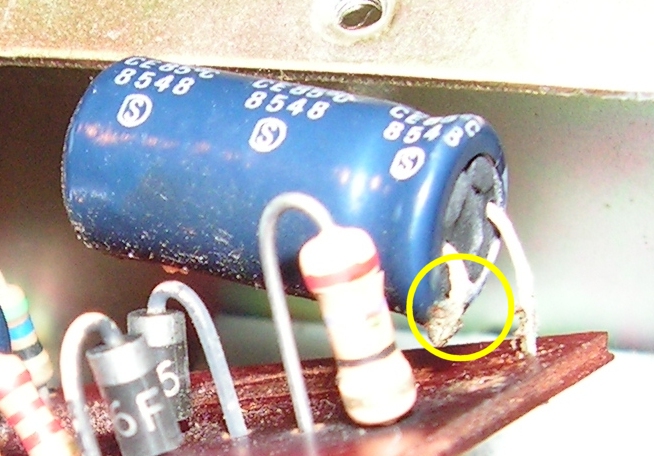

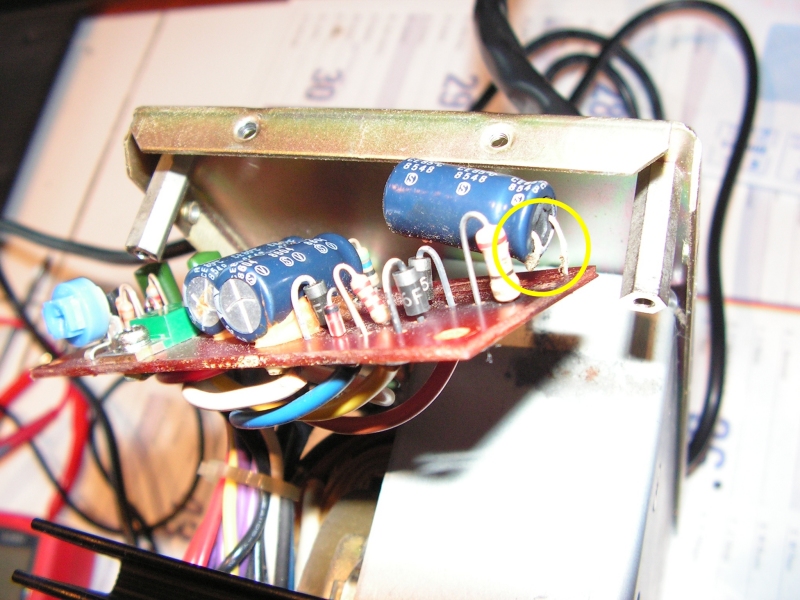

Etat du condensateur :





Le nouveau condensateur en place, plus volumineux que l'ancien, mais qui passe sans souci :

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
