Message  F5PBG 21/7/2016, 00:25

Président James (Uniden) - Symptôme de la panne : Scan permanent

Partie du schéma concernée par la panne :

Scanning permanent sur Président James Schema


Origine de la panne : Court-circuit de la diode zener D752
D752 = D751 = 1ZK7C = Diode zener 7 Volts

Datasheet de la diode zener 1ZK7C : Cliquer ici

But des diodes  zener D751 et D752 :

Protection du circuit intégré IC701 contre les surtensions,
liées à électricité statique par exemple, qui pourraient survenir sur la prise micro.

Ces diodes de type CMS se trouvent à l’arrière de la prise micro :


Scanning permanent sur Président James Implantation_diodes_2

Cette panne, très courante, est sans doute liée à une puissance des diodes zener trop faible.

Le montage étant similaire pour la diode D751, à titre préventif, autant la changer également.

Inutile d’investir dans des diodes CMS, opter plutôt pour les diodes suivantes :
BZX85C6V8 6.8V 1.3W

Ne pas chercher à les remplacer par des diodes zener 7V dont la valeur spécifique de 7V n’est pas d’une série
normalisée classique : Elles seront plus difficiles à trouver et sans doute plus chères.

La valeur normalisée de 6.8 Volts fera tout aussi bien l’affaire.

Maintenant, pourquoi 1.3 Watts ?
Ces diodes sont de puissance supérieure à celle d’origine et seront donc moins fragiles.

La valeur de puissance est relativement arbitraire. Il faut juste que les diodes de remplacement
puissent être placées en lieu et place des précédentes.

Quant au prix, sur eBay, par exemple :
Référence : 25 diodes Zener BZX85C6V8 6.8V 1.3W
Vendeur : mightycroket
Prix : 3.30 euros frais de port inclus au 20 juillet 2016 soit 14 centimes environ la diode.

Lien vers eBay : Cliquer ici

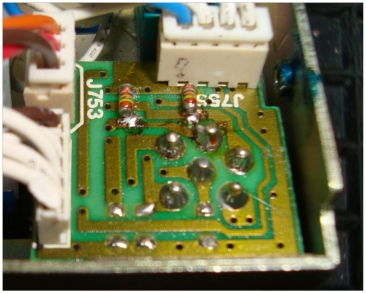

Voici le montage des nouvelles diodes (cathodes coté prise micro) :


Scanning permanent sur Président James Montage_nouvelles_diodes_2

Retour d’expérience dont photographies : Michel Paillé F0GIQ
