IC7400 ICOM : Panne d'émission - Absence de commutation de relais
Symptôme :
. Panne aléatoire présente au démarrage de l'émetteur et qui finit par disparaitre au bout de quelques minutes.
Lorsque la panne disparait, un bruit de commutation de relais se fait entendre.
. Appui sur le PTT : Pas de puissance en sortie d'émetteur mais l'alimentation débite 20A.
. Pas de bruit de relais au passage en émission.
Manifestement, le relayage du signal HF en aval des transistors de puissance du PA n'est pas réalisé.
Il ne faut évidemment pas insister lorsque cela arrive, risque de destruction des transistors de puissance.
Résolution du problème :

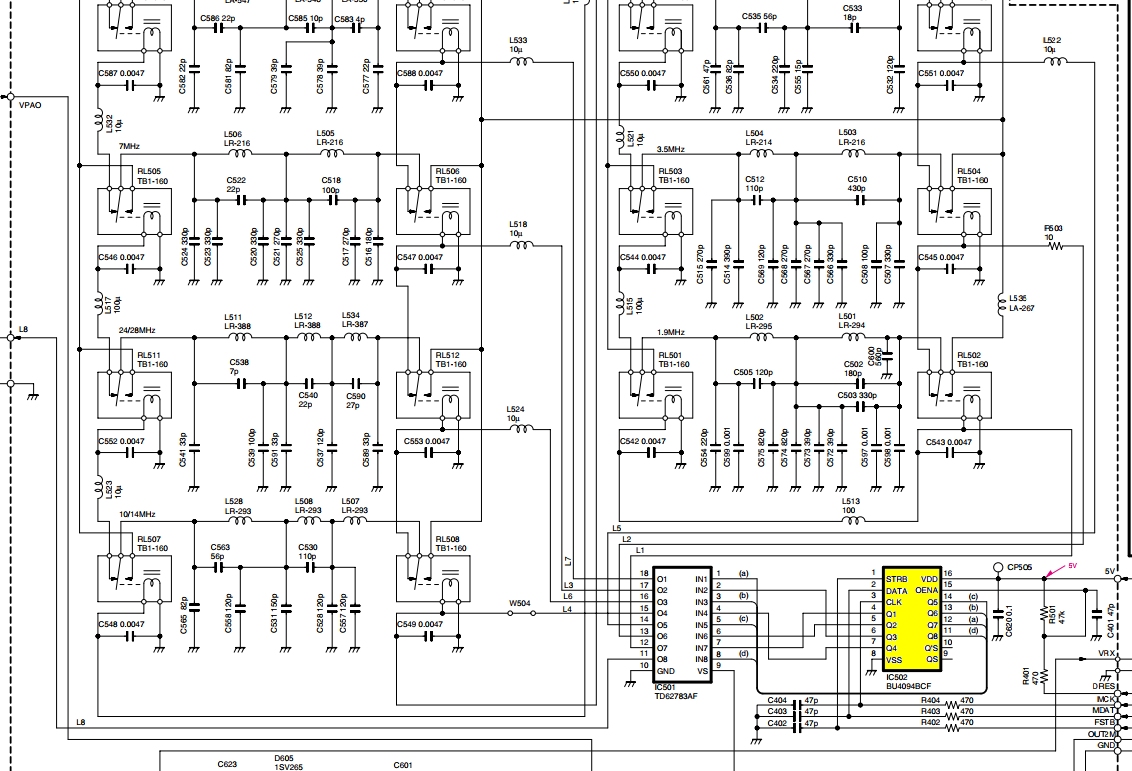

Panne rencontrée par F4IHQ Richard qui a étudié le schéma de la carte "PA UNIT" page 88/92 du manuel de service qui a
eu la bonne idée de toucher les circuits à l'aide d'un élément isolant les composants potentiellement à l'origine de cette
panne au niveau de la commande de ces relais.
Il a appuyé notamment sur les pattes du circuit intégré IC502 / BU4094BCF et en appuyant sur la patte 15, il a entendu
des relais commuter. La panne a donc été localisée : La patte 15 était dessoudée.
Voici un cas concret de contrainte mécanique liée aux variations de température, qui peuvent parfois conduire à la rupture
de certaines soudures à plus ou moins long terme.
Nota :
Attention à l'élément isolant utilisé qui ne doit pas permettre l'accumulation d'électricité statique.
J'utilise quand à moi des manches en bois de pinceau (par exemple) mais surtout pas d'élément en plastique.
La panne est revenue. Le possesseur du poste a trituré avec un capuchon de stylo et
il s'est retrouvé avec la patte 12 de IC502 toujours au niveau haut.
Ne jamais oublier que le plastique peut accumuler de l'électricité statique !
Il a résolu son problème en relevant la patte 12 qui active RL514 et le poste fonctionne partout sauf sur le 50 MHz.
Fin de l'intervention vu que le poste n'est pas utilisé sur le 50 MHz.
Après tout pourquoi pas...
. Panne aléatoire présente au démarrage de l'émetteur et qui finit par disparaitre au bout de quelques minutes.
Lorsque la panne disparait, un bruit de commutation de relais se fait entendre.
. Appui sur le PTT : Pas de puissance en sortie d'émetteur mais l'alimentation débite 20A.
. Pas de bruit de relais au passage en émission.
Manifestement, le relayage du signal HF en aval des transistors de puissance du PA n'est pas réalisé.
Il ne faut évidemment pas insister lorsque cela arrive, risque de destruction des transistors de puissance.
Résolution du problème :
Panne rencontrée par F4IHQ Richard qui a étudié le schéma de la carte "PA UNIT" page 88/92 du manuel de service qui a
eu la bonne idée de toucher les circuits à l'aide d'un élément isolant les composants potentiellement à l'origine de cette
panne au niveau de la commande de ces relais.
Il a appuyé notamment sur les pattes du circuit intégré IC502 / BU4094BCF et en appuyant sur la patte 15, il a entendu
des relais commuter. La panne a donc été localisée : La patte 15 était dessoudée.
Voici un cas concret de contrainte mécanique liée aux variations de température, qui peuvent parfois conduire à la rupture
de certaines soudures à plus ou moins long terme.
Nota :
Attention à l'élément isolant utilisé qui ne doit pas permettre l'accumulation d'électricité statique.
J'utilise quand à moi des manches en bois de pinceau (par exemple) mais surtout pas d'élément en plastique.
La panne est revenue. Le possesseur du poste a trituré avec un capuchon de stylo et
il s'est retrouvé avec la patte 12 de IC502 toujours au niveau haut.
Ne jamais oublier que le plastique peut accumuler de l'électricité statique !
Il a résolu son problème en relevant la patte 12 qui active RL514 et le poste fonctionne partout sauf sur le 50 MHz.
Fin de l'intervention vu que le poste n'est pas utilisé sur le 50 MHz.
Après tout pourquoi pas...
Re: IC7400 ICOM : Panne d'émission - Absence de commutation de relais
La suite en vidéo
Penser au pouce de référencement
Une personne m'a demandé si l'abonnement à la chaîne YouTube était gratuit.
Bien sûr, cela permet d'être alerté en cas de nouvelles vidéos.
