YAESU FT847 : Absence de l'alimentation fantôme pour préamplificateur d'antenne en VHF
Page 1 sur 1
YAESU FT847 : Absence de l'alimentation fantôme pour préamplificateur d'antenne en VHF
Symptôme :
Bouton "RF AMP" de la face avant enclenché
Menu #29 sur "Ant" , pas de tension d'alimentation fantôme en sortie du poste sur 144 MHz
Menu #30 sur "Ant" , tension d'alimentation fantôme en sortie du poste sur 430 MHz
Nota : Tension fantôme de l'ordre de 12V
Origine probable de la panne :
. Alimentation fantôme sélectionnée sur antenne présentant un court-circuit en régime continu.
Ce qui est le cas de nombreuses antennes.
Précautions d'usage :
. Ne jamais mettre en fonction cette option en l'absence de préamplificateur d'antenne.
. Vérifier que le préamplificateur d'antenne ne présente pas une résistance nulle à l'entrée de l'émetteur.
C'est normalement le cas sauf en cas de dysfonctionnement du préamplificateur...
Cause probable :
Le fait que l'alimentation fantôme soit présente en UHF est une bonne nouvelle.
La ligne d'alimentation fantôme VHF et UHF sont communes :
Ainsi le cheminement de l'alimentation fantôme pour l' UHF permet de constater que la tension sur l'émetteur de Q4010 est bien présente.
Il n'est pas nécessaire d'aller plus en amont du montage.

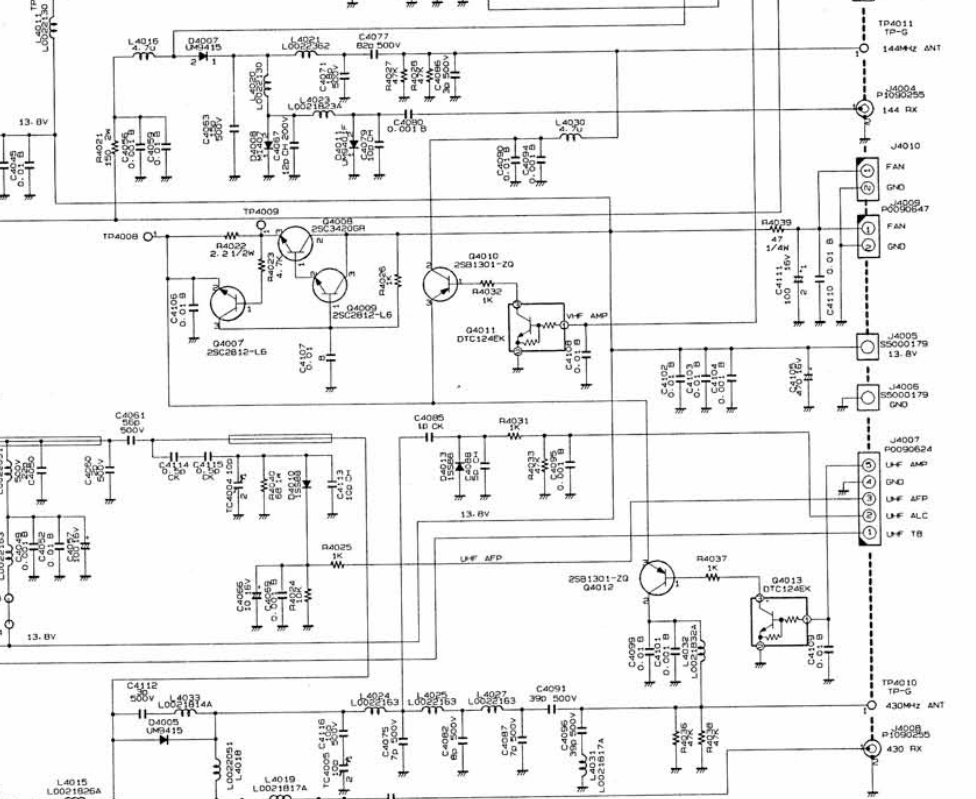

Schéma à consulter page 38 du manuel de service :
Voici le cheminement de l'alimentation fantôme pour la VHF 144 MHz :
Pannes potentielles :
. Transistor Q4010 HS
. Inductance L4030 HS
. Piste/soudure qui a fait office de fusible
. Commande Q4011 ou sa commande HS (peu probable)
Bouton "RF AMP" de la face avant enclenché
Menu #29 sur "Ant" , pas de tension d'alimentation fantôme en sortie du poste sur 144 MHz
Menu #30 sur "Ant" , tension d'alimentation fantôme en sortie du poste sur 430 MHz
Nota : Tension fantôme de l'ordre de 12V
Origine probable de la panne :
. Alimentation fantôme sélectionnée sur antenne présentant un court-circuit en régime continu.
Ce qui est le cas de nombreuses antennes.
Précautions d'usage :
. Ne jamais mettre en fonction cette option en l'absence de préamplificateur d'antenne.
. Vérifier que le préamplificateur d'antenne ne présente pas une résistance nulle à l'entrée de l'émetteur.
C'est normalement le cas sauf en cas de dysfonctionnement du préamplificateur...
Cause probable :
Le fait que l'alimentation fantôme soit présente en UHF est une bonne nouvelle.
La ligne d'alimentation fantôme VHF et UHF sont communes :
Ainsi le cheminement de l'alimentation fantôme pour l' UHF permet de constater que la tension sur l'émetteur de Q4010 est bien présente.
Il n'est pas nécessaire d'aller plus en amont du montage.
Schéma à consulter page 38 du manuel de service :
Voici le cheminement de l'alimentation fantôme pour la VHF 144 MHz :
Pannes potentielles :
. Transistor Q4010 HS
. Inductance L4030 HS
. Piste/soudure qui a fait office de fusible
. Commande Q4011 ou sa commande HS (peu probable)
