YAESU FT847 : Absence de réception HF et 50 MHz
2 participants
Page 1 sur 1
YAESU FT847 : Absence de réception HF et 50 MHz
bonjour a tous,
je possède un YAESU FT847.
J'ai un problème de réception en HF uniquement car je reçois pas mal de stations avec un autre poste, KENWOOD TS570 DG
mais pratiquement aucune avec le YAESU hormis un collègue qui se trouve a 10 km, Radio 3 - Signal 0, alors que normalement je le reçois RS 59.
L'émission est correcte (puissance et ROS).
J'ai fait un RESET et toujours pareil, idem avec branchement direct poste antenne sans accessoires.
J'ai peut-être touché un bouton sans le vouloir mais je ne crois pas.
Merci
je possède un YAESU FT847.
J'ai un problème de réception en HF uniquement car je reçois pas mal de stations avec un autre poste, KENWOOD TS570 DG
mais pratiquement aucune avec le YAESU hormis un collègue qui se trouve a 10 km, Radio 3 - Signal 0, alors que normalement je le reçois RS 59.
L'émission est correcte (puissance et ROS).
J'ai fait un RESET et toujours pareil, idem avec branchement direct poste antenne sans accessoires.
J'ai peut-être touché un bouton sans le vouloir mais je ne crois pas.
Merci
eldorado 03- Date d'inscription : 21/04/2017
Re: YAESU FT847 : Absence de réception HF et 50 MHz
Suite à échange de courriel en privé, voici mes points de réflexion synthétisés :
Le problème est survenu suite à présence d'un champ fort à l'entrée du FT847.
C'est une panne classique dans deux des situations suivantes :
. émission avec un autre émetteur-récepteur sur une antenne proche,
. Électricité statique liée à activité météo orageuse proche.

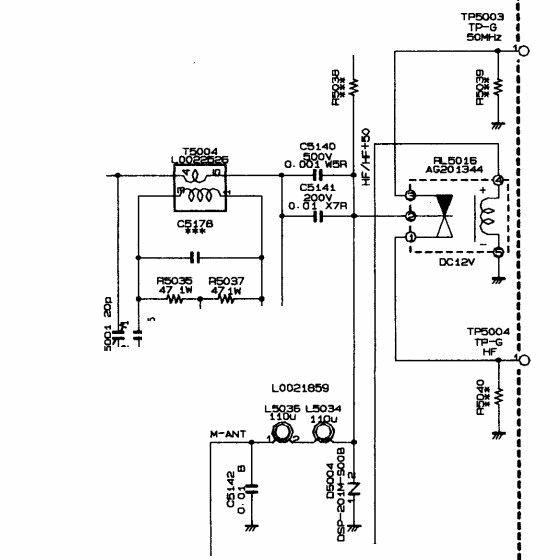

Voici le schéma indiquant l'emplacement du composant réalisant la protection de l'étage de réception du FT847 pour la bande HF/50MHz :
Il s'agit de D5004 ref. DSP-201M-S00B (cliquer ici pour télécharger le datasheet)
Il s'agit d'une diode transil bidirectionnelle 200V.
Le composant d'origine n'est pas toujours facile à trouver, il est possible de s'orienter vers ce composant équivalent : YP201M (cliquer ici pour télécharger le datasheet)
Il est possible d'en trouver sur ebay : Cliquer ici

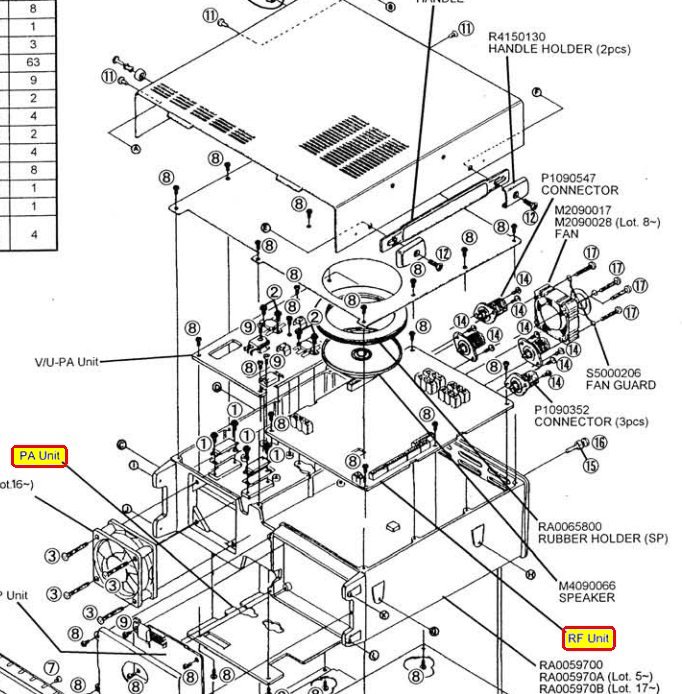

Voici l'emplacement des cartes qui nous intéressent :
Je n'ai pas de photographie réelle du FT847 démonté. Le démontage n'est peut-être pas aisé.
Dans ce cas, la carte RF Unit étant plus accessible, il est peut-être possible de vérifier que la panne se situe bien sur la carte PA-UNIT en atteignant la carte RF-UNIT.
Je conseille même de réaliser ce test avant toute intervention :
En débranchant le mini-coaxial branché sur J3003 de la carte RF-UNIT et en branchant simplement le coaxial de l'antenne, la réception devrait revenir. Il faudra réaliser une petite adaptation.
Généralement, il est possible de se rendre compte du retour de la réception juste en branchant les deux conducteurs centraux même sans la masse...

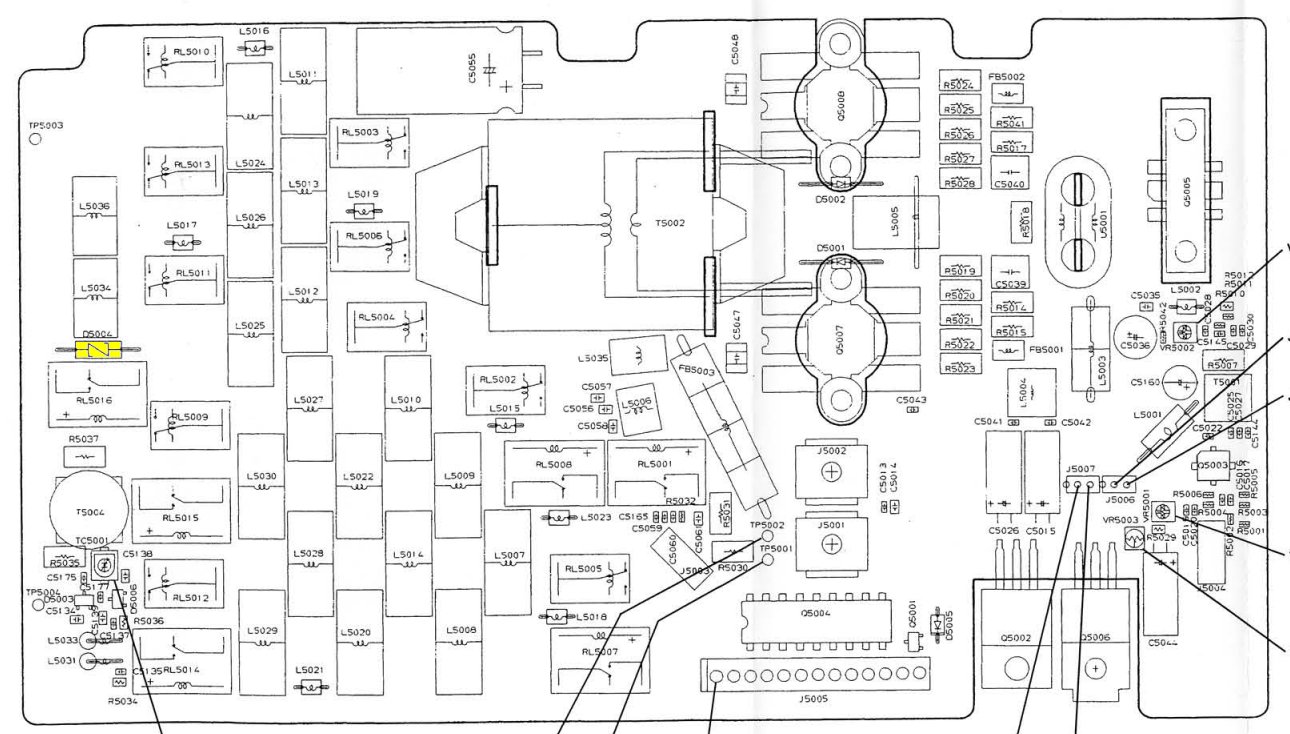

A défaut de photographie, voici l'implantation de D5004 :
Si D5004 est visible sans démontage de la carte PA-UNIT, personnellement je ne m'embêterais pas à démonter la carte, ce qui nécessiterait sans doute de replacer de la pâte thermique sur les différents
composants Q5xxx. Je couperais les pattes de D5004 en prenant soin de laisser la plus grande longueur pour pouvoir ressouder la diode transil de rechange du côté "composants" de la carte imprimée.
Nota : Documentations techniques du FT847 disponibles sur demande par courriel.
Le problème est survenu suite à présence d'un champ fort à l'entrée du FT847.
C'est une panne classique dans deux des situations suivantes :
. émission avec un autre émetteur-récepteur sur une antenne proche,
. Électricité statique liée à activité météo orageuse proche.
Voici le schéma indiquant l'emplacement du composant réalisant la protection de l'étage de réception du FT847 pour la bande HF/50MHz :
Il s'agit de D5004 ref. DSP-201M-S00B (cliquer ici pour télécharger le datasheet)
Il s'agit d'une diode transil bidirectionnelle 200V.
Le composant d'origine n'est pas toujours facile à trouver, il est possible de s'orienter vers ce composant équivalent : YP201M (cliquer ici pour télécharger le datasheet)
Il est possible d'en trouver sur ebay : Cliquer ici
Voici l'emplacement des cartes qui nous intéressent :
Je n'ai pas de photographie réelle du FT847 démonté. Le démontage n'est peut-être pas aisé.
Dans ce cas, la carte RF Unit étant plus accessible, il est peut-être possible de vérifier que la panne se situe bien sur la carte PA-UNIT en atteignant la carte RF-UNIT.
Je conseille même de réaliser ce test avant toute intervention :
En débranchant le mini-coaxial branché sur J3003 de la carte RF-UNIT et en branchant simplement le coaxial de l'antenne, la réception devrait revenir. Il faudra réaliser une petite adaptation.
Généralement, il est possible de se rendre compte du retour de la réception juste en branchant les deux conducteurs centraux même sans la masse...
A défaut de photographie, voici l'implantation de D5004 :
Si D5004 est visible sans démontage de la carte PA-UNIT, personnellement je ne m'embêterais pas à démonter la carte, ce qui nécessiterait sans doute de replacer de la pâte thermique sur les différents
composants Q5xxx. Je couperais les pattes de D5004 en prenant soin de laisser la plus grande longueur pour pouvoir ressouder la diode transil de rechange du côté "composants" de la carte imprimée.
Nota : Documentations techniques du FT847 disponibles sur demande par courriel.
Sujets similaires
» YAESU FT847 : Absence de l'alimentation fantôme pour préamplificateur d'antenne en VHF
» YAESU FT757GX : Panne de réception FM
» Yaesu FT747 GX : Réception faible [RESOLU]
» FT747 GX Yaesu : Changement du relais de commutation émission/réception
» FTdx1200 Yaesu : Réglages en émission et en réception (prise en main rapide en phonie)
» YAESU FT757GX : Panne de réception FM
» Yaesu FT747 GX : Réception faible [RESOLU]
» FT747 GX Yaesu : Changement du relais de commutation émission/réception
» FTdx1200 Yaesu : Réglages en émission et en réception (prise en main rapide en phonie)
Page 1 sur 1
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
|
|
