ICOM IC765 : Présence de BF / Tonalité en émission
Symptôme en vidéo : Présence d'une tonalité BF en émission SSB
Symptôme présent :
L'amplificateur BF (PA BF) est doté d'un "silencieux" en émission (mute) réalisé de différentes façons selon l'émetteur.
Remontons donc à ce PA BF.

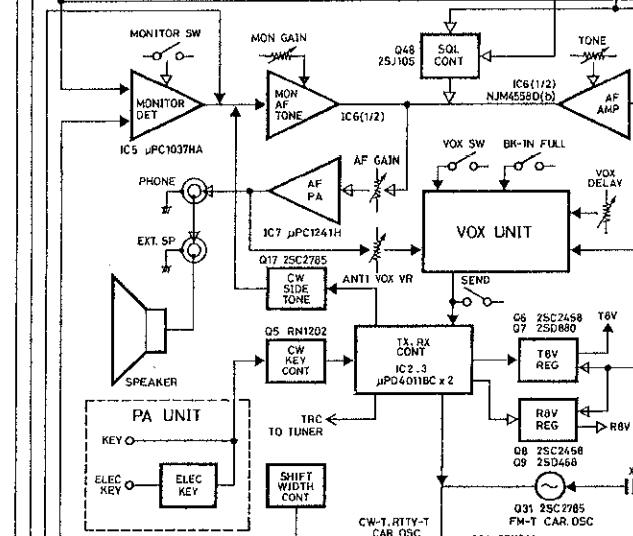

Synoptique :
Carte ACC Unit :
Petite erreur sur le schéma (inversion SPE/SP0) mais c'est sans importance.
Le signal BF ne fait que transiter par la carte.
La suite du signal BF en amont :
Encore en amont l'ampli BF (page 107/127 du manuel de service - Carte MAIN UNIT - En haut à gauche sur le schéma) :
Il va falloir remonter encore en amont car il n'y a pas de "mute" à ce niveau.

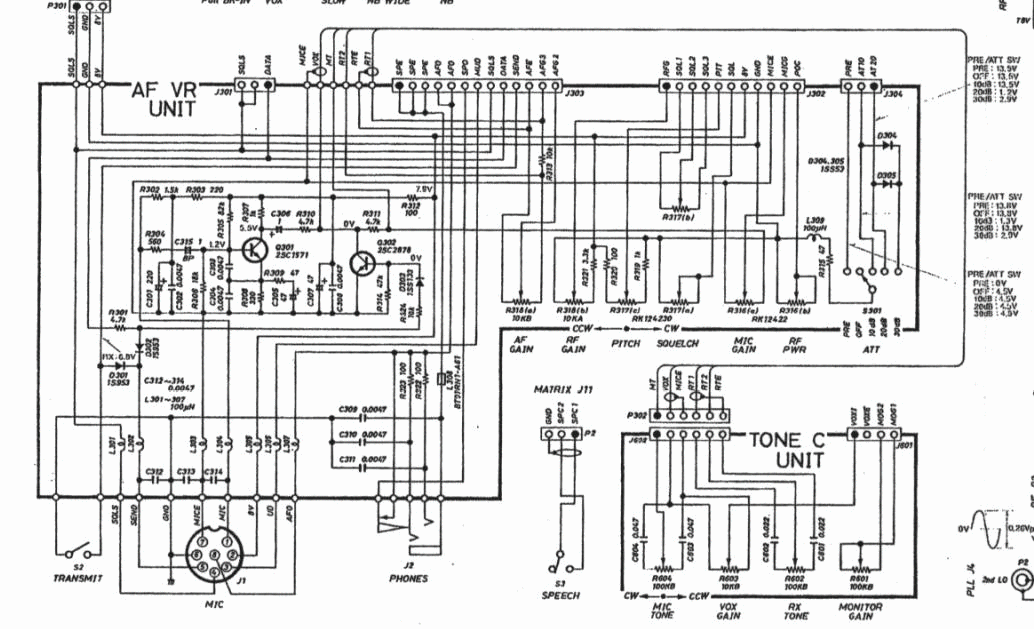

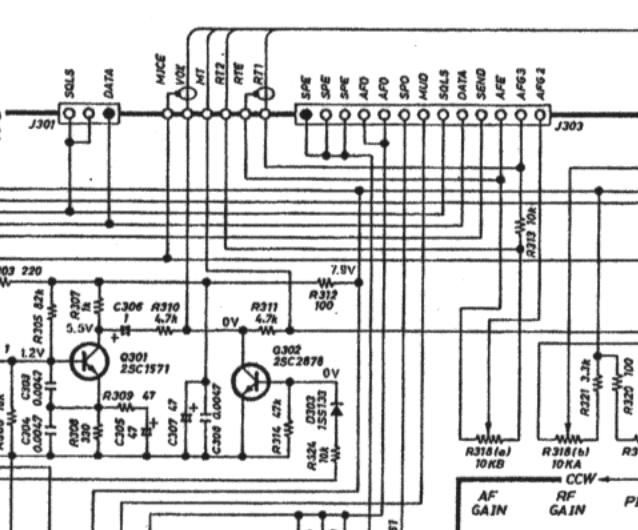

L'entrée de l'ampli BF est "AFG2" et il faut retourner sur la carte "AF VR UNIT" (page 111/127 du manuel de service). On arrive sur le potentiomètre "AF GAIN" :

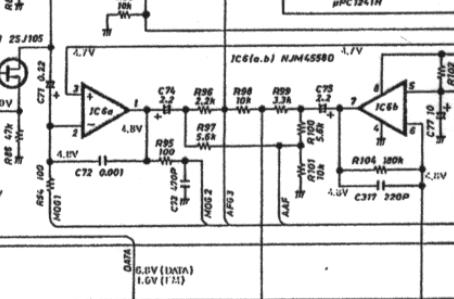

Deux signaux arrivent à ce niveau : RT1 en provenance de la carte "TONE C UNIT" et AFG3 en provenance de la carte "MAINT UNIT" (J11) page 113/127 :
Symptôme présent :
- en réception sur casque
- micro débranché en passant en émission à partir de la touche MOX
- quelque soit le niveau de puissance
- monitoring coupé
L'amplificateur BF (PA BF) est doté d'un "silencieux" en émission (mute) réalisé de différentes façons selon l'émetteur.
Remontons donc à ce PA BF.
Synoptique :
Carte ACC Unit :
Petite erreur sur le schéma (inversion SPE/SP0) mais c'est sans importance.
Le signal BF ne fait que transiter par la carte.
La suite du signal BF en amont :
Encore en amont l'ampli BF (page 107/127 du manuel de service - Carte MAIN UNIT - En haut à gauche sur le schéma) :
Il va falloir remonter encore en amont car il n'y a pas de "mute" à ce niveau.
L'entrée de l'ampli BF est "AFG2" et il faut retourner sur la carte "AF VR UNIT" (page 111/127 du manuel de service). On arrive sur le potentiomètre "AF GAIN" :
Deux signaux arrivent à ce niveau : RT1 en provenance de la carte "TONE C UNIT" et AFG3 en provenance de la carte "MAINT UNIT" (J11) page 113/127 :
Re: ICOM IC765 : Présence de BF / Tonalité en émission
Voici quelques questions posées pour affiner la recherche :
. Tonalité différente en CW et tonalité présente en même temps que le signal CW
. Rien ne se passe en bougeant les potentiomètres
mais surtout
. Bruit présent potentiomètre du volume à zéro
A suivre...
Article en cours de rédaction.
Les réponses :. Aucun bruit si bouton de volume à zéro (en émission) ?
. La tonalité entendue est-elle la même qu'en CW ?
. Que se passe-t-il en émission en bougeant les potentiomètres RX Tone et Mic Tone ?
. Tonalité différente en CW et tonalité présente en même temps que le signal CW
. Rien ne se passe en bougeant les potentiomètres
mais surtout
. Bruit présent potentiomètre du volume à zéro
A suivre...
Article en cours de rédaction.
