Compresseur / Noise Gate audio : SSM2166
Je n'ai pas été convaincu par l'utilisation d'un système noise gate :
Cela supprime en effet le bruit en l'absence de parole mais le problème que je rencontrais c'est que les radioamateurs un peu trop pressés de répondre pensaient que j'avais relâché
le microphone. Ainsi lorsque je relâchais réellement le PTT du microphone, j'entendais parler mon correspondant qui évidemment n'avait pas entendu mon message...
Néanmoins comme il est toujours préférable de se faire sa propre opinion, voici un circuit bien connu et très facile à intégrer dans un microphone :
SSM 2166 : Cliquer ici pour consulter le datasheet
Il est disponible au prix de 10 euros (sans le port) chez Funk Amateur : Cliquer ici
C'est à titre indicatif bien évidemment, il est peut-être moins cher sur eBay.
Attention à ne pas acheter le modèle CMS si vous ne savez pas souder les composants montés en surface...
Je vais en profiter pour aborder la compression du signal BF :

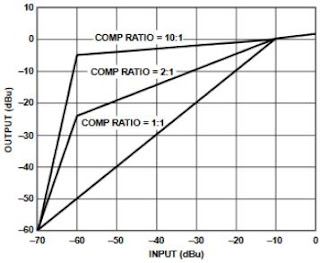

Regardons ce qui se passent pour les signaux d'entrée inférieurs à -10 dBu :
. La courbe sans compression (COMP RATIO 1:1) montre un gain linéaire de 10 dB quelque soit le niveau d'entrée.
. Les courbes avec compression montre un gain progressif plus élevé pour des signaux faibles compris entre -70 et -60 dBu
puis un gain relatif plus faible par la suite.
En résumé, le compresseur booste les signaux plus faibles ce qui rend en pratique la BF plus intelligible.
Les signaux faibles d'une voix étant plutôt majoritaires, la puissance moyenne du signal BF augmente et par extension la puissance HF.
Petit rappel :
Les dB sont très utiles pour simplifier les calculs.
Je ne peux que vous conseiller de consulter les sites techniques autres que ceux vous donnant des tableaux de conversion
sans vous expliquer réellement les calculs...
Dans le diagramme ci-dessus, l'unité utilisée est le dBu = dB par rapport à 1 µV :
0 dBu = 1 µV / 3 dBu = 2 µV / 10 dBu = 10 µV / etc...
Il s'agit d'une tension.
Concernant la courbe COMP RATIO = 1:1 vous constaterez une différence de 10 dBu entre l'entrée et la sortie.
C'est à dire que la tension de sortie est 10 fois plus élevée que la tension d'entrée.
Le gain est donc de 10 dB ou si vous préférez le gain est de 10 (x10).
En complément, l'article de F1FRV qui m'a contacté suite à ce sujet,
article dans lequel vous trouverez un exemple de circuit imprimé : Cliquer ici.
