Equalizer : Traitement BF audio ( UR6GW )
A découvrir via : http://qrz.com/db/UR3QRW/

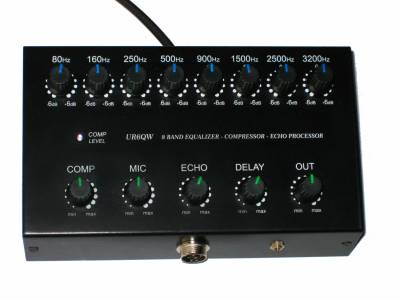

Personnellement, j'opterais plutôt pour le modèle 8 bandes,
le modèle 5 bandes n'offrant à mon avis pas un éventail assez large de réglages :
http://ur6qw.ucoz.net/index/8band_ssb_equalizer_compressor_echo/0-15
Ce modèle existe sur eBay en brochage pour ICOM ou pour Yaesu, ne pas se tromper lors de la commande...
Modèle pour Yaesu : Cliquer ici
Désignation : 8 Band Sound Equalizer Echo Compressor to YAESU Radio 8 pin mic transceiver FT
Vendeur : hfvhfparts
Modèle pour Icom : Cliquer ici
Désignation : 8 Band Sound Equalizer Echo Compressor to ICOM Radio 8 pin mic transceiver IC
Vendeur : hfvhfparts
Bien Vérifier que le brochage est réellement compatible avec votre émetteur-récepteur.
Pour ceux qui veulent se lancer dans la réalisation de ce genre d'article :

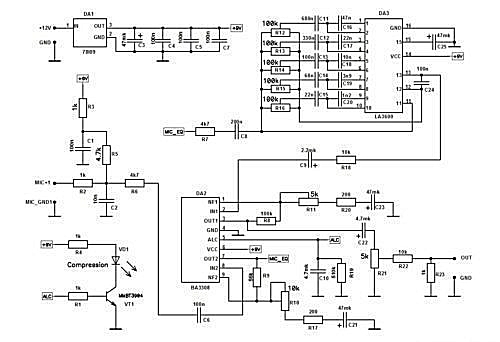

voici le schéma se trouvant sur eBay :
Le circuit equalizer est manifestement le LA3600 pour le modèle 5 bandes.
On retrouve d'autres schémas comme notamment sur http://www.next.gr/audio/equalizers/index2.html
et plus particulièrement sur http://www.next.gr/circuits/5-bands-graphic-equalizer-with-LA3600-l46339.html

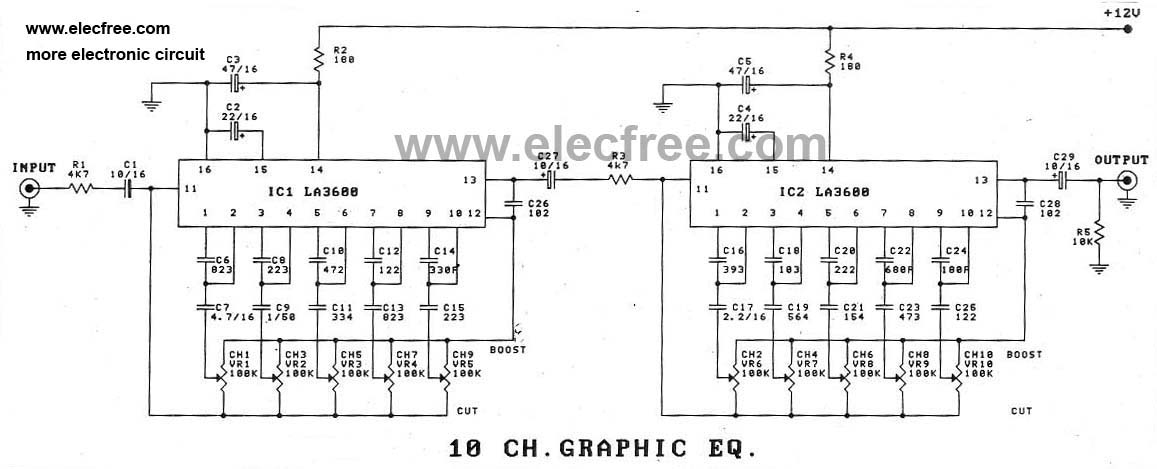

Sur la même base, voici un exemple d'équalizer 10 bandes :
http://www.eleccircuit.com/10-channels-graphic-equaliser-by-la3600/
http://www.eleccircuit.com/10-channels-graphic-equaliser-by-la3600/
Voici le datasheet du circuit intégré LA3600 : Cliquer ici
Le prix de deux LA3600 est inférieur à 10 euros frais de port inclus sur eBay.
Les potentiomètres ne sont pas obligatoires pour la réalisation, en effet, une fois l'interface réglée, vous ne toucherez plus aux réglages...
Prévoir éventuellement juste des trous au-dessus des résistances ajustables afin de pouvoir y glisser un micro-tournevis.
Le second circuit intégré est un BA3308 dont voici le datasheet : Cliquer ici
Il s'agit d'un préampli à gain élevé, faible distorsion, faible bruit avec possibilité de contrôle automatique de niveau.
Il ne reste plus qu'à faire votre choix. Le prix demandé pour cet équalizer (aux alentours de 150 $ livraison incluse) me paraît honorable vis à vis du temps passé à le réaliser.
Maintenant, vous pouvez avoir envie de vous amuser avec un LAB500, un générateur de bruit blanc (voir Google) et un oscilloscope BF (entrée carte son) avant de tout placer dans un boitier.
