Equalizer UR6QW et larsen / retour HF

F5PBG 3/5/2018, 00:43

F1HYA Bruno a rencontré un phénomène de larsen lié à la présence de HF parfois inhérente à l'émission d'amateur.
Sa configuration est la suivante : Micro ICOM SM30 suivi de l'équalizer/noise gate 8 bandes UR6QW connecté sur un ICOM IC7300.

La première chose vérifiée fût la continuité de masse :
Les châssis du micro, de l'équalizer et de l'ICOM doivent être reliés entre eux par l'intermédiaire des cordons de liaison :
Constatation d'absence de liaison de masse au niveau de la prise micro 8 broches sur l'équalizer.

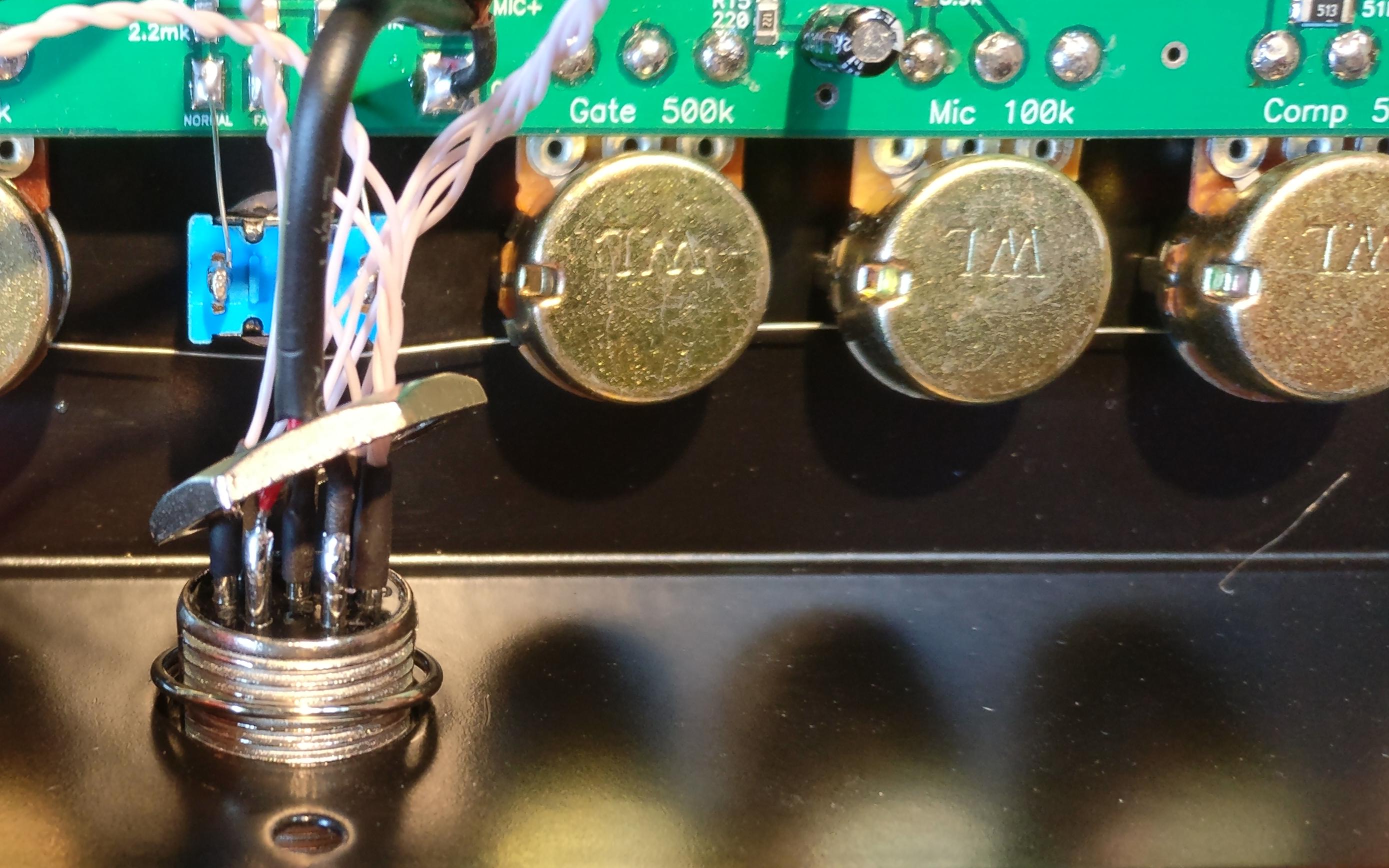

Cette photographie en montre la raison :

Equalizer UR6QW et larsen / retour HF Interieur-prise-8-broches-02-demontage

La prise est isolée du boitier par la peinture...

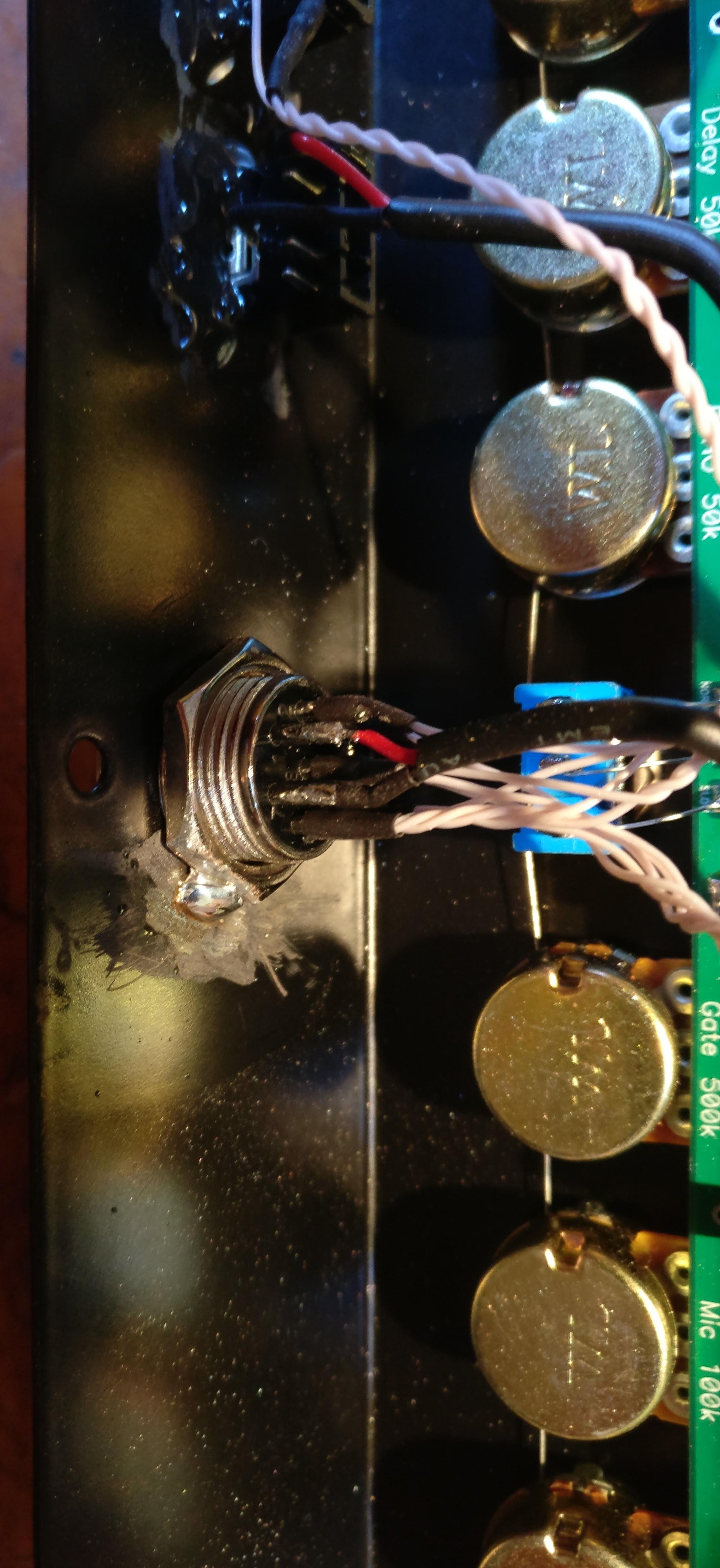

Pour résoudre ce problème, suppression de la peinture et point de soudure :

Equalizer UR6QW et larsen / retour HF Interieur-prise-8-broches-02

De même il n'est pas certain que le contact électrique entre les deux parties du boitier assure un blindage efficace.

Les seuls endroits permettant une continuité de masse seraient les vis de fixation du boitier.

Le possesseur de l'équalizer a amélioré cette continuité en enlevant la peinture sur une surface plus importante :

Equalizer UR6QW et larsen / retour HF Interieur-1-grattage

Je vous rassure, photographie prise en cours de réalisation avec limaille de fer apparente... Wink

Le phénomène de larsen a été réduit mais pas totalement supprimé.

A l'instar de certains microphones (MD100 notamment),

un condensateur de quelques dizaines de nanofarad en entrée sur le "point chaud" (+) du micro et le chassis (masse) permet de supprimer ce phénomène.

Dans le cas présent, un condensateur de 22 nF a été utilisé.

Equalizer UR6QW et larsen / retour HF Condensateur-22nf-1

En aucun cas ce condensateur ne modifiera la bande passante
de la réponse BF du microphone pour rassurer certains...
