FT1802E Yaesu : Panne PA [réparé] - Dépannage étage ampli
Page 1 sur 1
FT1802E Yaesu : Panne PA [réparé] - Dépannage étage ampli
Symptôme :
Puissance maxi en sortie 10 Watts (puissance annoncée par le constructeur 50W)
Le PA est un ampli hybride Mitsubishi RA60H1317M1A donné pour 60 W (30€ chez aliexpress)
Il doit sans doute pouvoir être remplacé par un Mitsubishi RA30H1317M (30 W), ce qui est largement suffisant à mon avis pour une utilisation en mobile .
Datasheets des 2 hybrides :
http://html.alldatasheet.fr/html-pdf/195282/MITSUBISHI/RA60H1317M1A/605/1/RA60H1317M1A.html
http://html.alldatasheet.com/html-pdf/89815/MITSUBISHI/RA30H1317M/504/1/RA30H1317M.html
Supplément technique du ft1802e :
http://www.manualslib.com/manual/692977/Yaesu-Ft-1802m.html
73's
Puissance maxi en sortie 10 Watts (puissance annoncée par le constructeur 50W)
Le PA est un ampli hybride Mitsubishi RA60H1317M1A donné pour 60 W (30€ chez aliexpress)
Il doit sans doute pouvoir être remplacé par un Mitsubishi RA30H1317M (30 W), ce qui est largement suffisant à mon avis pour une utilisation en mobile .
Datasheets des 2 hybrides :
http://html.alldatasheet.fr/html-pdf/195282/MITSUBISHI/RA60H1317M1A/605/1/RA60H1317M1A.html
http://html.alldatasheet.com/html-pdf/89815/MITSUBISHI/RA30H1317M/504/1/RA30H1317M.html
Supplément technique du ft1802e :
http://www.manualslib.com/manual/692977/Yaesu-Ft-1802m.html
73's
Dernière édition par F4HLQ le 6/4/2016, 15:58, édité 1 fois
F4HLQ- Date d'inscription : 17/02/2014
Re: FT1802E Yaesu : Panne PA [réparé] - Dépannage étage ampli
Hybride reçu aujourd'hui.
Photo du TX ouvert, l'hybride Mitsubishi en haut bien accessible . :
![FT1802E Yaesu : Panne PA [réparé] - Dépannage étage ampli Ft1802-1](https://2img.net/h/negolo.free.fr/ft1802/ft1802-1.jpg)
J'ai commencé par essayer de dessouder les pattes du PA, mais après réflexion j'ai simplement coupé
les pattes pour évité de trop chauffer le Circuit imprimé car il y a pas mal de CMS autour .
![FT1802E Yaesu : Panne PA [réparé] - Dépannage étage ampli Ft1802-2](https://2img.net/h/negolo.free.fr/ft1802/ft1802-2.jpg)

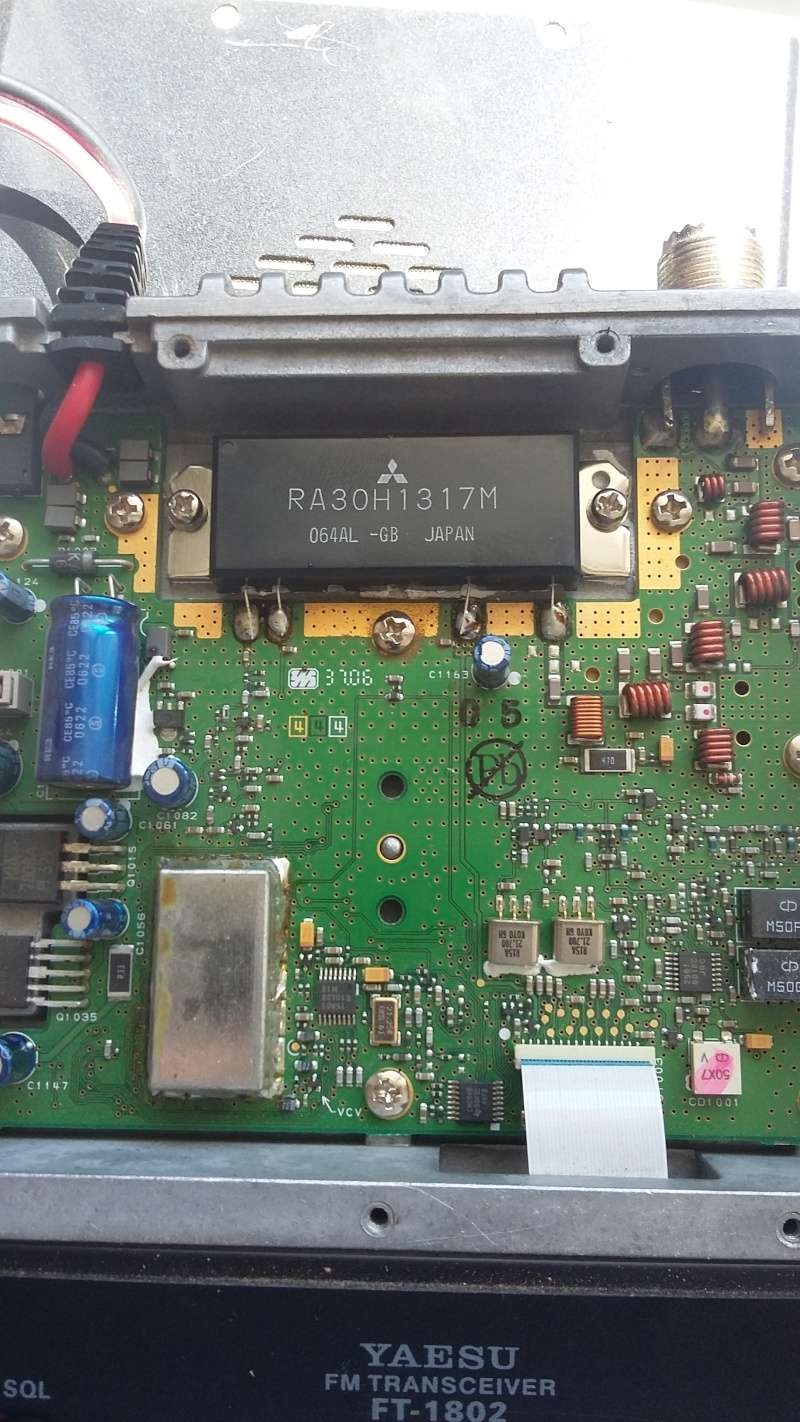

Nouveau PA en place , avec un peu de pâte thermique, j'ai juste ajouté un peu de soudure sur les anciennes.
![FT1802E Yaesu : Panne PA [réparé] - Dépannage étage ampli Ft1802-3](https://2img.net/h/negolo.free.fr/ft1802/ft1802-3.jpg)
Après essais, les quatre niveaux de puissance sont maintenant de 5w, 10w, 20w et 30w ...
La réparation a coutée 20€ .
Une photo de l'intérieur du PA HS (difficile de réparer quoi que ce soit !!! ) :
![FT1802E Yaesu : Panne PA [réparé] - Dépannage étage ampli Ft1802-4](https://2img.net/h/negolo.free.fr/ft1802/ft1802-4.jpg)
73'
F4HLQ- Date d'inscription : 17/02/2014
