FT2000 : Panne de réception sur ANT1 et ANT2, ANT RX ok
FT2000 : Panne de réception sur ANT1 et ANT2, ANT Rx ok
Procédure de recherche de panne
1. Symptôme
. Pas de réception sur les entrées « ANT1 » et « ANT2 » du FT2000 ;
. Réception normale sur l’entrée « RX » ;
. Déclenchement par intermittence du ventilateur du bloc ampli en réception ;
. Le Ventilateur de la boite d’accord tourne en permanence en réception si la boite d’accord est activée
(voyant « TUNER » allumé) ;
. Pour les personnes équipées d’un dongle SDR sur la sortie scope, présence d’un « signal » de quelques décibels par rapport au bruit, sur la fréquence d’émission :
2. Recherche de la panne
2.1. Démontage de la carte « ANT UNIT »
A l’enlèvement du capot supérieur du FT2000, constatation de la présence de chaleur au-dessus de la carte « ANT UNIT ». La panne paraît donc au premier abord être liée à cette carte :
. Pour enlever ce capot supérieur : 9 vis, 3 sur le côté gauche, 3 sur le côté droit et 3 à l’arrière du capot.

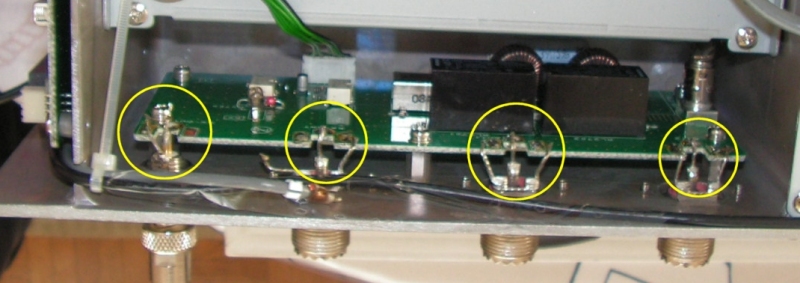

. Dessouder les fils soudés sur la carte MAIN UNIT la reliant aux prises à l'arrière du FT2000 :
. Enlever les 6 vis de maintien de la carte MAIN UNIT à l’arrière du FT2000 :
. Sortir la carte délicatement et déconnecter le coaxial en provenance de l’amplificateur via la boite d’accord (TX - J2703) et le coaxial vers les récepteurs (RX - J2701) :
La présence de chaleur est liée à la résistance R2713 de 39 ohms / 5 watts sur le FT2000D.
Cette chaleur est normale, mais en émission uniquement. En réception, la résistance ne devrait être soumise à aucune tension :
Sur l’image ci-dessus, au-dessus de R2713 se trouvent les deux selfs de choc L2701 et L2702 et la diode de commutation RF d’émission/réception supportant les 200 Watts du FT2000D, D2708.
Le fait que R2713 soit chaude indique que la diode D2708 est polarisée et donc passante en réception alors qu’elle devrait être bloquée. En réception le relais RL2706 met à la masse le signal « TX ». La diode D2708 étant passante, le signal « RX » est donc mis à la masse, expliquant l’absence de réception sur les entrées ANT1 et ANT2.
Voici le schéma expliquant la polarisation de la diode D2708 :
Les transistors Q2707 et Q2708 n’étaient pas en court-circuit.
Vérification de la tension de commande « TX » de la carte « MAINT UNIT » :
. en émission : Tension de 8.9V
. en réception : Tension de 4.45V
L’origine de la panne est donc cette tension de 4.5V qui devrait être de 0V.
Il faut donc remonter en amont de cette carte.
Il faut donc démonter le capot inférieur du FT2000 ainsi que le blindage fixé avec de nombreuses vis, tout en faisant très attention aux nombreuses nappes fragiles.
2.2. Génération de la commande « TX »
L’information transite par la carte « TUNER CNTL UNIT », page 171/220 du manuel de service.
Cette information est baptisée « TX9 » à l’entrée de cette carte sur la borne 6 du connecteur J6501.
La nappe branchée sur ce connecteur provient de la carte « CNTL UNIT », page 99/220 du manuel de service. Cette information est générée par le processeur Q3038 délivrant l’ information TX notamment, se transformant en bas au milieu du schéma en info TX9 (TX 9 volts) :

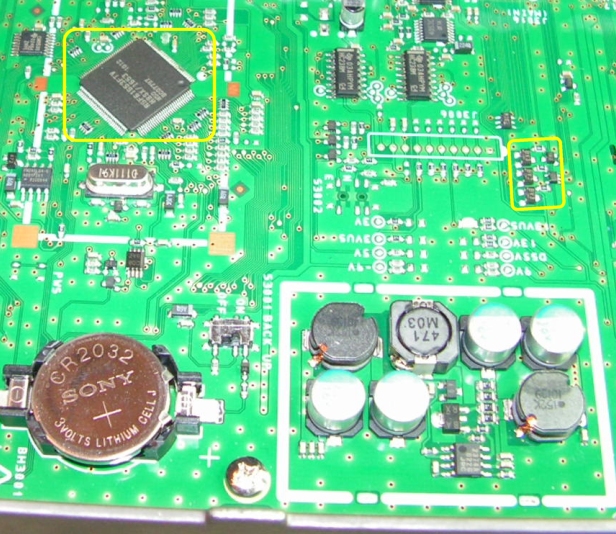

Entourés sur la gauche le processeur et sur la droite le groupe des transistors.
Les transistors ne sont pas en cause, l’information « RX9 » quant à elle est correcte :
9V en réception et 0V en émission
A ce stade, nous pouvons supposer que cette tension de 4.5V sur la ligne « TX9 » pourrait être un retour de tension qui ne se situe pas forcément sur cette carte. Débrancher certains connecteurs permet de s’affranchir de certains retours possibles, à savoir :
. Débrancher J3009 de la carte « CNTL UNIT » permet de mesurer facilement l’information TX9 sans avoir à débrancher la carte « ANT UNIT ».
. Débrancher le connecteur J3016 permet également de s’affranchir d’un retour de tension en provenance de la carte « MAINT UNIT »
Justement, en débranchant le connecteur J3016, le défaut disparaît et l’info TX9 repasse à 0V en réception. Le problème se situe sans doute sur la carte « MAINT UNIT ».
Nota important :
. Pour débrancher ce connecteur, tirer verticalement et délicatement vers le haut en tenant le connecteur par les parties renforcées du connecteur. Ce connecteur est très fragile et n’est a priori pas commercialisé à l’unité par Yaesu.
. Réaliser ces manipulations le FT2000 hors tension bien évidemment (12V coupé ou FP2000 coupée si FT2000D). Eviter évidemment tout court-circuit potentiel du/des connecteurs que vous laisserez « en l’air ».
2.3. Recherche du retour de tension sur la carte « MAIN UNIT »
Le schéma permet de trouver la panne assez rapidement, en page 49/220 du manuel de service. Voici le schéma simplifié de l’information TX9 en page suivante dont voici les explications simplifiées :
En réception, l’info RX9 de 9V parvient sur R1470 de 33 ohms. La tension passe l’enroulement de T1039 et passe au travers de D1074. Si la diode de commutation D1035 est en état, la tension ne peut pas aller plus loin. Par contre, en cas de court-circuit de D1035, la tension continue poursuit son chemin en transitant par l’enroulement du second transformateur puis R1138 avant de parvenir en partie sur la ligne de TX9.
Après vérification, la diode D1035 présente à la mesure à l’ohmètre position diode, une tension de jonction de 0.3V dans les deux sens… En fait, elle est en court-circuit.
Voici la diode à gauche de la pièce de un euro :

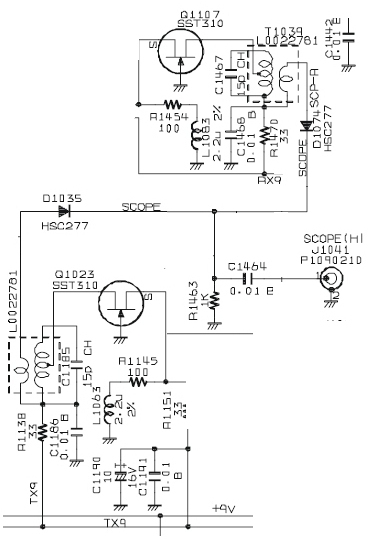

Schéma simplifié info TX9 - Carte « MAIN UNIT »
Emplacement de la diode D1035 en court-circuit
3. Origine de la panne
La diode a succombé à une surtension liée à une rupture de masse sur l’entrée « Scope » du FT2000.
Une clé RTL SDR est branchée à cet endroit. L’ordinateur était relié à la masse par l’intermédiaire de la liaison de terre de l’émetteur récepteur par l’intermédiaire du mini-coax, de la prise USB de la clé RTL-SDR.
Un faux-contact au niveau de cette liaison a rompu cette liaison de masse avant de se rétablir en provoquant un appel de courant fatal à la diode.
En effet, un ordinateur non relié à la terre voit son châssis aux alentours de 110 V.eff
Pour éviter cette panne, une solution simple :
Relier l’ordinateur (fixe ou portable) avec la liaison de terre de votre émetteur, via un fil électrique fiable et non déconnectable…
4. Conclusion
Si la réception sur les entrées « ANT1 » et « ANT2 » disparaît tout en laissant la réception sur l’entrée « RX » sans aucune dégradation, si le ventilateur de la boite d’accord tourne en permanence en réception (Il faut penser à le vérifier en activant la boite d’accord interne du FT2000), alors vous pouvez être quasiment certain que la panne se situe au niveau d’un retour de tension sur l’info TX9 et que D1035 est sans doute à l’origine de la panne.
Cordialement.
© Ludovic Vuillermet - F5PBG - http://f5pbg.free.fr – email : f5pbg@free.fr
Procédure de recherche de panne
1. Symptôme
. Pas de réception sur les entrées « ANT1 » et « ANT2 » du FT2000 ;
. Réception normale sur l’entrée « RX » ;
. Déclenchement par intermittence du ventilateur du bloc ampli en réception ;
. Le Ventilateur de la boite d’accord tourne en permanence en réception si la boite d’accord est activée
(voyant « TUNER » allumé) ;
. Pour les personnes équipées d’un dongle SDR sur la sortie scope, présence d’un « signal » de quelques décibels par rapport au bruit, sur la fréquence d’émission :
2. Recherche de la panne
2.1. Démontage de la carte « ANT UNIT »
A l’enlèvement du capot supérieur du FT2000, constatation de la présence de chaleur au-dessus de la carte « ANT UNIT ». La panne paraît donc au premier abord être liée à cette carte :
. Pour enlever ce capot supérieur : 9 vis, 3 sur le côté gauche, 3 sur le côté droit et 3 à l’arrière du capot.
. Dessouder les fils soudés sur la carte MAIN UNIT la reliant aux prises à l'arrière du FT2000 :
. Enlever les 6 vis de maintien de la carte MAIN UNIT à l’arrière du FT2000 :
. Sortir la carte délicatement et déconnecter le coaxial en provenance de l’amplificateur via la boite d’accord (TX - J2703) et le coaxial vers les récepteurs (RX - J2701) :
La présence de chaleur est liée à la résistance R2713 de 39 ohms / 5 watts sur le FT2000D.
Cette chaleur est normale, mais en émission uniquement. En réception, la résistance ne devrait être soumise à aucune tension :
Sur l’image ci-dessus, au-dessus de R2713 se trouvent les deux selfs de choc L2701 et L2702 et la diode de commutation RF d’émission/réception supportant les 200 Watts du FT2000D, D2708.
Le fait que R2713 soit chaude indique que la diode D2708 est polarisée et donc passante en réception alors qu’elle devrait être bloquée. En réception le relais RL2706 met à la masse le signal « TX ». La diode D2708 étant passante, le signal « RX » est donc mis à la masse, expliquant l’absence de réception sur les entrées ANT1 et ANT2.
Voici le schéma expliquant la polarisation de la diode D2708 :
Les transistors Q2707 et Q2708 n’étaient pas en court-circuit.
Vérification de la tension de commande « TX » de la carte « MAINT UNIT » :
. en émission : Tension de 8.9V
. en réception : Tension de 4.45V
L’origine de la panne est donc cette tension de 4.5V qui devrait être de 0V.
Il faut donc remonter en amont de cette carte.
Il faut donc démonter le capot inférieur du FT2000 ainsi que le blindage fixé avec de nombreuses vis, tout en faisant très attention aux nombreuses nappes fragiles.
2.2. Génération de la commande « TX »
L’information transite par la carte « TUNER CNTL UNIT », page 171/220 du manuel de service.
Cette information est baptisée « TX9 » à l’entrée de cette carte sur la borne 6 du connecteur J6501.
La nappe branchée sur ce connecteur provient de la carte « CNTL UNIT », page 99/220 du manuel de service. Cette information est générée par le processeur Q3038 délivrant l’ information TX notamment, se transformant en bas au milieu du schéma en info TX9 (TX 9 volts) :
Entourés sur la gauche le processeur et sur la droite le groupe des transistors.
Les transistors ne sont pas en cause, l’information « RX9 » quant à elle est correcte :
9V en réception et 0V en émission
A ce stade, nous pouvons supposer que cette tension de 4.5V sur la ligne « TX9 » pourrait être un retour de tension qui ne se situe pas forcément sur cette carte. Débrancher certains connecteurs permet de s’affranchir de certains retours possibles, à savoir :
. Débrancher J3009 de la carte « CNTL UNIT » permet de mesurer facilement l’information TX9 sans avoir à débrancher la carte « ANT UNIT ».
. Débrancher le connecteur J3016 permet également de s’affranchir d’un retour de tension en provenance de la carte « MAINT UNIT »
Justement, en débranchant le connecteur J3016, le défaut disparaît et l’info TX9 repasse à 0V en réception. Le problème se situe sans doute sur la carte « MAINT UNIT ».
Nota important :
. Pour débrancher ce connecteur, tirer verticalement et délicatement vers le haut en tenant le connecteur par les parties renforcées du connecteur. Ce connecteur est très fragile et n’est a priori pas commercialisé à l’unité par Yaesu.
. Réaliser ces manipulations le FT2000 hors tension bien évidemment (12V coupé ou FP2000 coupée si FT2000D). Eviter évidemment tout court-circuit potentiel du/des connecteurs que vous laisserez « en l’air ».
2.3. Recherche du retour de tension sur la carte « MAIN UNIT »
Le schéma permet de trouver la panne assez rapidement, en page 49/220 du manuel de service. Voici le schéma simplifié de l’information TX9 en page suivante dont voici les explications simplifiées :
En réception, l’info RX9 de 9V parvient sur R1470 de 33 ohms. La tension passe l’enroulement de T1039 et passe au travers de D1074. Si la diode de commutation D1035 est en état, la tension ne peut pas aller plus loin. Par contre, en cas de court-circuit de D1035, la tension continue poursuit son chemin en transitant par l’enroulement du second transformateur puis R1138 avant de parvenir en partie sur la ligne de TX9.
Après vérification, la diode D1035 présente à la mesure à l’ohmètre position diode, une tension de jonction de 0.3V dans les deux sens… En fait, elle est en court-circuit.
Voici la diode à gauche de la pièce de un euro :
Schéma simplifié info TX9 - Carte « MAIN UNIT »
Emplacement de la diode D1035 en court-circuit
Près de l’entrée « Scope » et proche de l’emplacement du filtre de AC0C, si mis en place…
Photo agrandie de l’emplacement exacte de la diode (diode enlevée sur la photographie)
3. Origine de la panne
La diode a succombé à une surtension liée à une rupture de masse sur l’entrée « Scope » du FT2000.
Une clé RTL SDR est branchée à cet endroit. L’ordinateur était relié à la masse par l’intermédiaire de la liaison de terre de l’émetteur récepteur par l’intermédiaire du mini-coax, de la prise USB de la clé RTL-SDR.
Un faux-contact au niveau de cette liaison a rompu cette liaison de masse avant de se rétablir en provoquant un appel de courant fatal à la diode.
En effet, un ordinateur non relié à la terre voit son châssis aux alentours de 110 V.eff
Pour éviter cette panne, une solution simple :
Relier l’ordinateur (fixe ou portable) avec la liaison de terre de votre émetteur, via un fil électrique fiable et non déconnectable…
4. Conclusion
Si la réception sur les entrées « ANT1 » et « ANT2 » disparaît tout en laissant la réception sur l’entrée « RX » sans aucune dégradation, si le ventilateur de la boite d’accord tourne en permanence en réception (Il faut penser à le vérifier en activant la boite d’accord interne du FT2000), alors vous pouvez être quasiment certain que la panne se situe au niveau d’un retour de tension sur l’info TX9 et que D1035 est sans doute à l’origine de la panne.
Cordialement.
© Ludovic Vuillermet - F5PBG - http://f5pbg.free.fr – email : f5pbg@free.fr
