FT2000 : Panne d'émission et de réception suite à retour HF Heathkit SB200

Aller en bas

FT2000 : Panne d'émission et de réception suite à retour HF Heathkit SB200 Empty FT2000 : Panne d'émission et de réception suite à retour HF Heathkit SB200

Message  F5PBG 6/5/2015, 09:21

Voici le retour d'expérience malheureux :
OH1LA a écrit:I had a problem with the FT-2000, while the linear SB-220 broke.

Now ANT1 and ANT2 position of the receiver is not sensitive, probably about 50%.
At the same time the SWR is high. The transmitter leaves only about 10W.
If the antenna is in the FT-2000 behind the RX terminal the receiver is 100% OK.

. "High SWR" alight all the time in transmission
.  Antenna tuner OFF

The problem, therefore, when the antenna is on terminal ANT1 or 2.

Cette panne diffère de la panne classique des préamplificateurs de réception et/ou du mélangeur 1ere FI.
En effet, la réception fonctionne sur l'entrée RX.

1ère vérification à réaliser :
Mettre en fonction la boite d'accord (voyant "tuner" allumé).
Si le ventilateur de la boite d'accord tourne en réception, le problème ne provient pas de la carte "ANT UNIT".
Cette remarque fera l'objet d'un sujet futur.



La panne de réception se situe donc sur la carte "ANT UNIT".

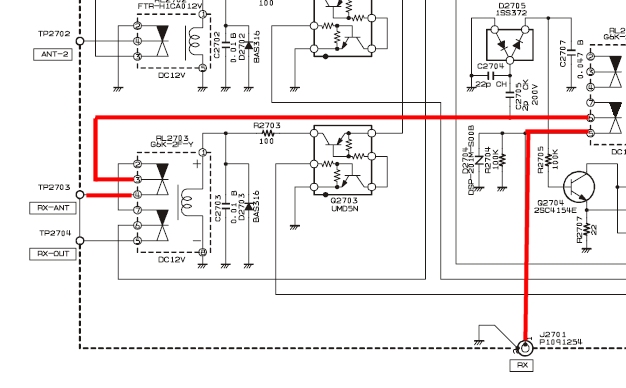

Voici le cheminement du signal sur l'entrée RX :

FT2000 : Panne d'émission et de réception suite à retour HF Heathkit SB200 Ft2000-chemin-rx
A ce stade nous pouvons déjà en déduire que la diode transil D2704 est toujours en état.

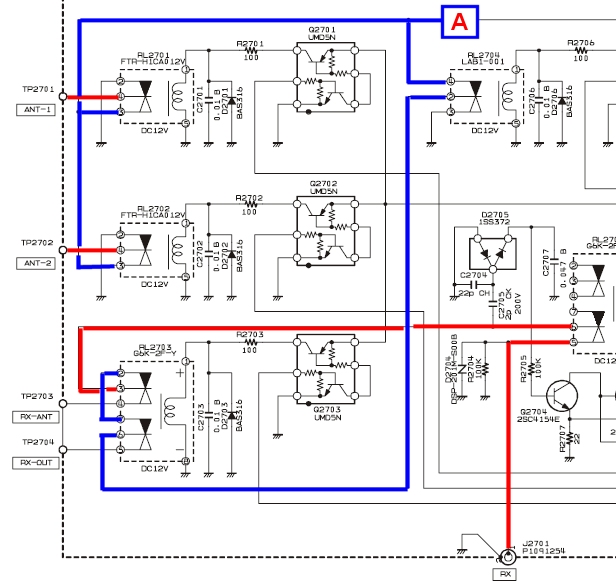

Voici le cheminement de la réception ANT1 et la réception ANT2.
En bleu : Partie commune réceptions ANT1/ANT2 mais non commune à la réception RX :

FT2000 : Panne d'émission et de réception suite à retour HF Heathkit SB200 Ft2000-chemin-r1-2-partie-commune

Un élément provoque l'atténuation de la réception au niveau de la partie matérialisée en bleu. Nous allons nous intéresser à ce qui se trouve à droite du point A dont voici le schéma avec l'animation de la polarisation de la diode de commutation D2708 :

 FT2000 : Panne d'émission et de réception suite à retour HF Heathkit SB200 FT2000-D2708

Cette atténuation peut avoir pour origine la plus probable le court-circuit d'un élément ayant subi une surtension liée à l'amplificateur SB200 avant que ce dernier ne rende l'âme également.

Le premier élément que je vérifierais est la diode D2708.
En réception, cette diode est bloquée et le relais RL2706 ramène une masse sur l'anode de la diode pour éviter tout risque de perturbation d'un signal en provenance de la borne "TX".

Si la diode D2708 est en court-circuit, le signal de réception sera donc ramené à la masse
(pour le comprendre, il est nécessaire de comprendre l'étude des signaux en régime dynamique, comme par exemple sur ce lien en cliquant ici).

Il est probable que d'autres éléments soient en avarie à ce même niveau car la puissance est également plus faible.
L'isolement diélectrique des condensateurs a peut-être été détérioré.

Voici l'ordre de vérification que j'appliquerais :
FT2000 : Panne d'émission et de réception suite à retour HF Heathkit SB200 D2708-verif

Il est encore possible de remonter en amont, c'est à dire Q2707 et Q2708
à l'origine de la polarisation de la diode D2708.


Localisation de la carte ANT-UNIT :
Accessible sur l'arrière du poste en enlevant le capot supérieur :

FT2000 : Panne d'émission et de réception suite à retour HF Heathkit SB200 Loca-ant-unit-ft2000-02

FT2000 : Panne d'émission et de réception suite à retour HF Heathkit SB200 Loca-ant-unit-ft2000-01

A noter que si le FT2000 n'est pas à jour des modifications matérielles, il est possible de profiter du démontage de la carte ANT-UNIT pour réaliser l' upgrade cf. la page de AC0C (cliquer ici) .

Nota : Un court-circuit au niveau de cette carte provoquera l'allumage permanent de l'information "ROS élevé" lors du passage en émission du FT2000.

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
F5PBG
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

FT2000 : Panne d'émission et de réception suite à retour HF Heathkit SB200 Empty Re: FT2000 : Panne d'émission et de réception suite à retour HF Heathkit SB200

Message  F5PBG 30/5/2015, 12:09

Je viens d'avoir la réponse de OH1LA :

Les contacts du relais
RL2704 étaient en court-circuit.
(détruit par le retour HF de l'amplificateur externe, manifestement important...)
