Message  F5PBG 25/1/2017, 19:55

Voici un vendeur eBay intéressant pour ceux qui ne désirent pas confectionner leur balun / unun :
powerbalun2014

Ce transformateur d'impédance est vendu 35 euros frais de port inclus.
Ce vendeur est certifié "top fiabilité".
Il dispose de 100% d'évaluations positives, ce qui est plutôt rare.

Tore Amidon de section transversale de 89 millimètres carrés, matériau 43, 850 nHenry
(Quelques éléments à lire sur http://f1frv.free.fr/main3c_Baluns.html )

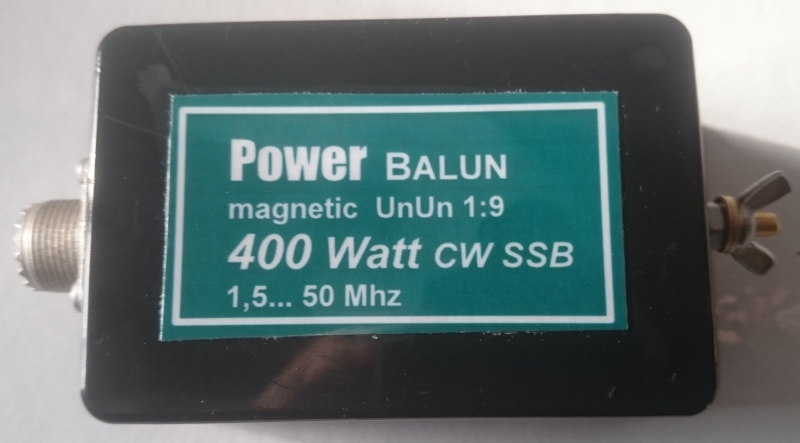

Transformateur d'impédance ( UNUN ) 1:9 sur eBay / Balun 01



Transformateur d'impédance ( UNUN ) 1:9 sur eBay / Balun 03

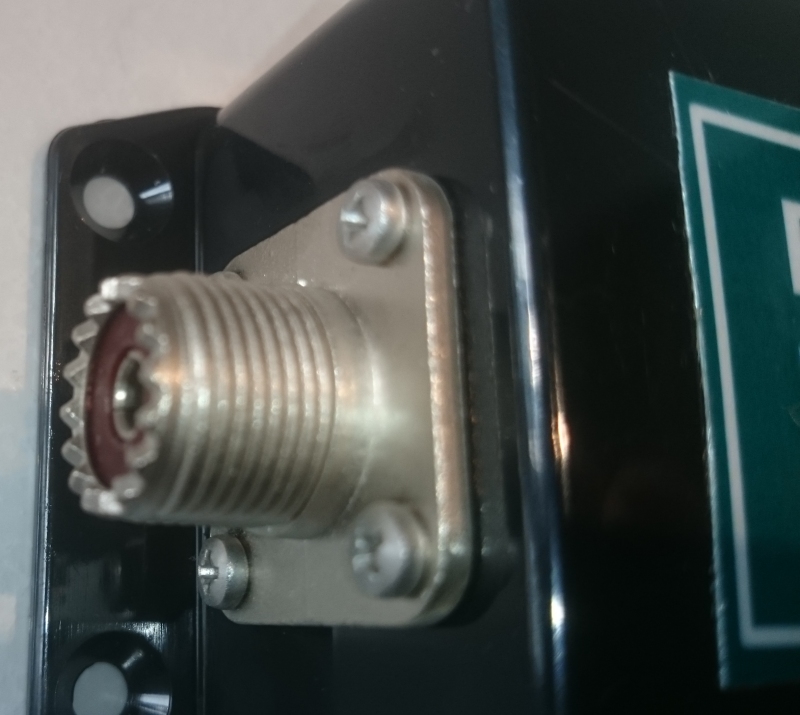

Transformateur d'impédance ( UNUN ) 1:9 sur eBay / Balun 04

Transformateur d'impédance ( UNUN ) 1:9 sur eBay / Balun 05

Transformateur d'impédance ( UNUN ) 1:9 sur eBay / Balun 06bis

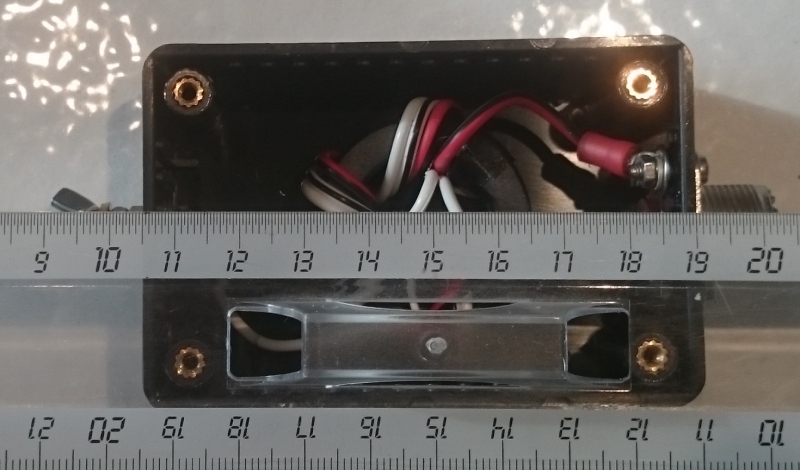

Transformateur d'impédance ( UNUN ) 1:9 sur eBay / Balun 07

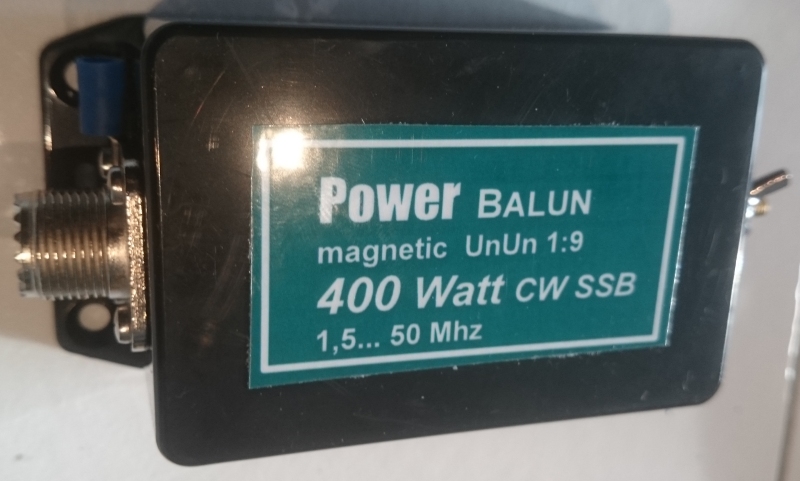

Transformateur d'impédance ( UNUN ) 1:9 sur eBay / Balun 08

Transformateur d'impédance ( UNUN ) 1:9 sur eBay / Balun 09

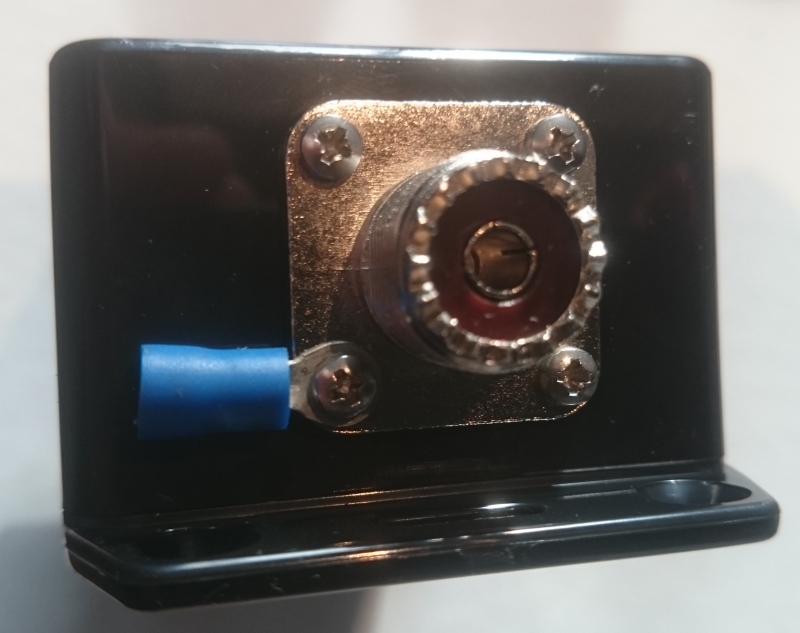

La prise de masse (bleu) a été ajoutée afin de permettre de placer une prise de terre.
Actuellement ce balun a été placé à 10m du sol, derrière le mur de l'habitation dans les combles avec une prise de terre d'ancien tableau électrique (...).
Le boitier est ainsi à l'abri des intempéries.

Un long fil de 20-21m sort du pignon de l'habitation :

Transformateur d'impédance ( UNUN ) 1:9 sur eBay / Balun Presentation-antenne-f5pbg

Le transformateur d'impédance 1:9 remplace la boite d'accord automatique.

Sur la prise PL de ce "unun" est branché un câble coaxial 50 ohms
en direction de l'émetteur relié à une boite d'accord Yaesu FC700.

Accord trouvé sur toutes les bandes de la boite d'accord, à savoir : 3.5 - 7 - 10 - 14 - 18 - 21 - 24 - 28 MHz

Tests en émission 100W avec correspondants réalisés sur 3.5 - 7 - 14 - 18 MHz actuellement.

Cela reste très acceptable.


Alors certes, ce n'est pas très compliqué à réaliser mais pour ceux qui ne sont pas motivés,
le prix est très correct, surtout si vous comparez ce prix aux prix de certains revendeurs...

A vous d'en tirer les conclusions qui s'imposent... ou pas...

Wink

Pour ceux intéressés, voici le lien eBay :
Cliquer ici

En cas de lien mort, rechercher sur eBay la désignation :
Langdraht antenne 400 watts pep Magnetic Balun unun 1:9 powerbalun
et/ou le vendeur
powerbalun2014

Ce vendeur commercialise également des baluns aux alentours des mêmes tarifs.
Pour quelques euros de plus, je préfère le modèle prévu pour 400W.
Autant éviter d'être trop proche des limites d'utilisation du tore de ferrite.

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
F5PBG
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

Transformateur d'impédance ( UNUN ) 1:9 sur eBay / Balun Empty Retour d'utilisation

Message  F11DRE 4/2/2024, 07:41

Bonjour,

je possède un Balun similaire, acquis aussi sur EBay, et qui après quelques mois m'a présenté un ROS Infini.

Après ouverture, la connexion de sortie vers l'aérien se trouvait déconnectée.
Ce sont les mouvements répétés du noyau de ferrite qui en étaient l'origine.

Les multiples balancement et vibrations générées par les vents ont eu raison de cette soudure,
ce malgré le fait que le point d'encrage se fait via un long ressort* via mousqueton - drisse*

La solution a été de placer des morceaux de polystyrène afin de bloquer la ferrite

D'ailleurs la Sté ITA pour ne pas la nommer vends ses Balun - qui eux sont tubulaires - équipé de blocage de la sorte

* : acheté(s) chez "Le Roi des Pin pins" alien ; vendu soi disant comme inoxydable sous le label qualité marine !..

73's
Pascal F11DRE
F11DRE
F11DRE

Date d'inscription : 02/02/2024
