Message  F5PBG le 15/6/2016, 18:22

Symptôme :
Le FT840 ne s'allume plus. Il ne reste que le rétroéclairage du Vu-mètre.
Avant cette panne définitive, le poste s'allumait de façon aléatoire.


Arrow  NE JAMAIS ATTENDRE LA SURPANNE.

Constatation au démontage sur la carte "LOCAL UNIT" :

FT840 Yaesu : Panne totale - L'émetteur-récepteur ne s'allume pas (uniquement rétroéclairage du S-mètre) Carte-local-unit

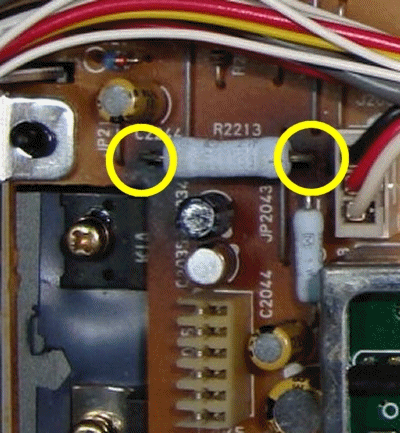

Zoomons sur les éléments manifestement en avarie :

FT840 Yaesu : Panne totale - L'émetteur-récepteur ne s'allume pas (uniquement rétroéclairage du S-mètre) Zoom-composants

La résistance R2213 de 8.2 ohm - 2 Watts est manifestement sous-dimensionnée et trop près de la carte imprimée.
Il s'avérera que la résistance est coupée, que les connexions ont également souffert de cet échauffement thermique.

Au démontage, constatation que le connecteur J2026 en dessous de C2035 sur l'image ci-dessus nécessite une réfection des soudures.

Constatation que les deux condensateurs C2034 et C2035 ont également souffert.
La rétractation du film plastique sur le condensateur comme nous pouvons le voir sur le condensateur C2035 est le signe d'un condensateur qui chauffe.
En cas de constatation d'autres condensateurs avec le même symptôme, il faudra également les changer.

Ces condensateurs en avarie n'était pas à l'origine de la panne.
Ce sont des condensateurs de filtrage d'alimentation qui était sec (plus aucun effet) :

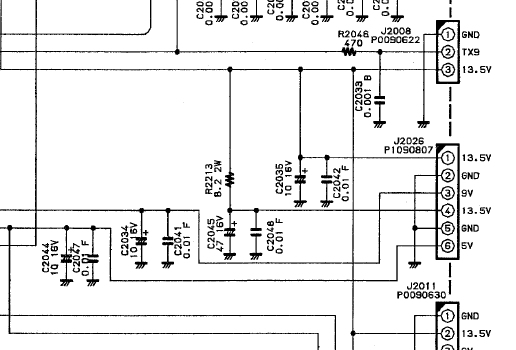

FT840 Yaesu : Panne totale - L'émetteur-récepteur ne s'allume pas (uniquement rétroéclairage du S-mètre) Localisation-composant-schema

La tension d'alimentation (13.5V) entre par le connecteur J2008, en provenance de la carte "PA UNIT" via
le relais RL5001 qui se trouve sur cette même carte.

Important : Remplacer R2213 par une résistance de puissance supérieure, par exemple 10 Watts.
Placer cette résistance loin de la platine, en hauteur.

La bakélite de la platine imprimée n'aime pas la chaleur, elle finit par noircir et peut devenir conductrice à terme.
Les platines en bakélite sont en fait des platines bas de gamme.

Les platines en époxy sont de bien meilleure qualité :
Meilleure tenue en températeur
Meilleur comportement en HF

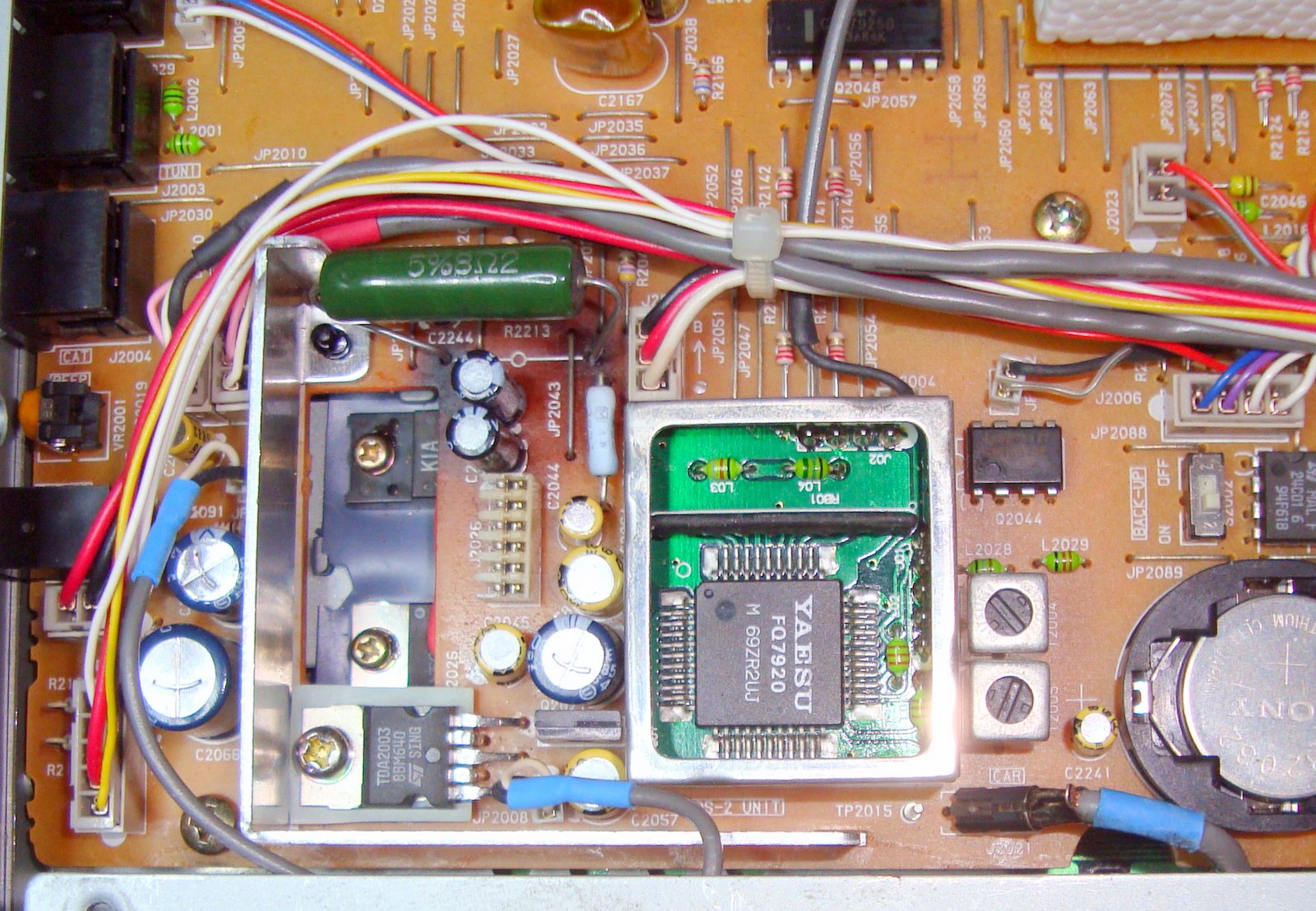

Platine après dépannage :

FT840 Yaesu : Panne totale - L'émetteur-récepteur ne s'allume pas (uniquement rétroéclairage du S-mètre) Ft840-platine-apres-depannage

Poste opérationnel à l'issue.

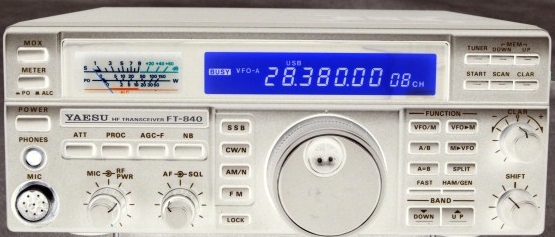

FT840 Yaesu : Panne totale - L'émetteur-récepteur ne s'allume pas (uniquement rétroéclairage du S-mètre) Ft840

Merci à F0GIQ Michel , à l'origine de ce retour d'expérience.
