Message  F4HLQ le 28/11/2014, 20:53

Bonjour,

je suis en train de réaliser l'interface suivante :

Interface Modes numeriques Ft747-10



J'ai réalisé la partie PTT (qui fonctionne bien) par contre je n'ai pas de transfo 1:1 600 ohms, je pensais utiliser un optocoupleur pour l'isolation galvanique mais comment obtenir les 600 ohms nécessaires pour l'entrée micro coté TX ?

(pour la liaison sortie audio vers pc je le fais en direct).

Merci de vos réponses éventuelles
73'


Dernière édition par F4HLQ le 3/3/2016, 13:14, édité 2 fois

F4HLQ

Date d'inscription : 17/02/2014

Revenir en haut Aller en bas

Interface Modes numeriques Empty Re: Interface Modes numeriques

Message  F5PBG le 29/11/2014, 22:06

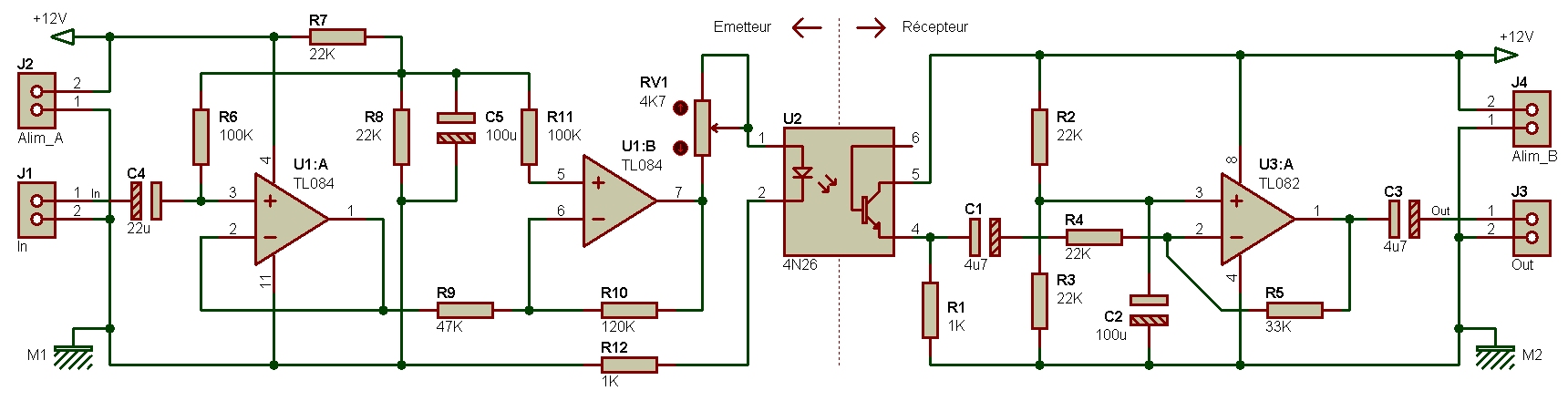

Utiliser des optocoupleurs en régime linéaire est une idée intéressante.

Il existe des exemples comme celui de Sonelec-musique (cliquer ici)

Interface Modes numeriques Interface-carte-son-4n26
Il faut évidemment un minimum de composants pour un minimum de linéarité.
Wink

Sinon pour répondre à la question, nos émetteurs-récepteurs acceptent des impédances bien plus élevées en entrée de microphone. Ce point n'est donc pas vraiment très crucial au final.

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
F5PBG
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

Interface Modes numeriques Empty Re: Interface Modes numeriques

Message  F4HLQ le 6/12/2014, 08:09

Merci pour les infos, en effet ce montage est un peu plus complexe que l'utilisation d'un
transfo mais est très intéressant, finalement.

Quant à moi, j'ai trouvé un petit transfo de récup sur une "vieille" carte modem PCI
de la marque olitec , je vais donc suivre le montage "standard".

Petit bloc noir en plastic moulé visible en haut sur la photo :

Interface Modes numeriques 00028650-photo-modem-olitec-pci-v92-ready

Merci 73'

F4HLQ

Date d'inscription : 17/02/2014

Revenir en haut Aller en bas

Interface Modes numeriques Empty Re: Interface Modes numeriques

Message  F5PBG le 6/12/2014, 11:33

A noter que ces transformateurs ont généralement une bande passante de 300 à 3 kHz environ.
Difficile alors de réaliser un enregistrement audio fidèle en dessous de 300 Hz.
Le montage initialement proposé permet de contourner ce petit défaut.

Evidemment, pour les modes numériques et pour des enregistrements classiques,
ces transformateurs font très bien l'affaire.

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
F5PBG
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr
