Yaesu FT747 GX : Réception faible [RESOLU]

Voir le sujet précédent Voir le sujet suivant Aller en bas

Yaesu FT747 GX : Réception faible [RESOLU]

Message  F4HLQ le Mar 18 Fév - 6:53

Bonjour,

ancien utilisateur du 11 mètres dans les années 80 a 90 j'ai ressorti de mes cartons du matériel qui dormait dans le garage depuis...

. un "Galaxy Uranus" (idem au Sommerkamp 789dx)

J'ai vite fait un dipôle  et branché le tout à la va vite pour écouter un peu ce qui se passait sur les ondes, et ma foi ce n'était pas si mal, plusieurs pays était présents.

. J'ai ensuite branché un FT747 GX . Après avoir réglé le ROS au mieux (avec le galaxy) j'essaie à petite puissance l'émission et là... rien, sur le panneau avant il passe bien "on air" et j'entends bien un relais qui colle...
J'ouvre la bête, tripote un peu les petits coaxiaux gris et après cela marche  Very Happy
mais par contre il est nettement moins sensible en réception que le Galaxy  Crying or Very sad
J'ai enlevé puis remis la petite platine avec trois espèces d' oscillateurs noirs pour nettoyer les contacts mais idem...
J'espère ne pas avoir été trop confus dans mes explications.... Je sors du lit  HI.

J'en ai profité pour remettre une led blanche de récuperation dans un éclairage de pelouse/résistance au s-mètre qui n'avait plus d'éclairage.

73



Dernière édition par 14bl716 le Mer 22 Avr - 9:15, édité 7 fois

F4HLQ

Date d'inscription : 17/02/2014

Revenir en haut Aller en bas

Re: Yaesu FT747 GX : Réception faible [RESOLU]

Message  F5PBG le Mar 18 Fév - 10:26

Bonjour,

laisser du matériel sans fonctionner de surcroît dans un garage, c'est risqué d'avoir des problèmes liés à l'humidité (corrosion des contacts, des potentiomètres, etc...) et aux vieillissements des condensateurs chimiques non mis sous tension régulièrement.

Ce que vous prenez pour des oscillateurs sont en fait des filtres de réception (sur la FI 8.2 MHz) :


Cette platine est souvent à l'origine de problèmes de réception.

La solution la plus efficace pour résoudre les problèmes de réception liés à cette platine, qui se traduisent par une atténuation voire par la perte totale de la réception, ou par une réception intermittente, c'est d'épaissir les contacts mâles se trouvant sur la platine principale du poste, en les étamant à l'étain avec un fer à souder.

Mettez également un coup de bombe "KF spécial contact" dans la partie femelle des connecteurs.

Je vous conseille de réaliser la même manipulation pour la platine verticale du poste.

Passons maintenant aux photographies :


Cliquer droit sur les images pour les visualiser à leur taille et forme réelles

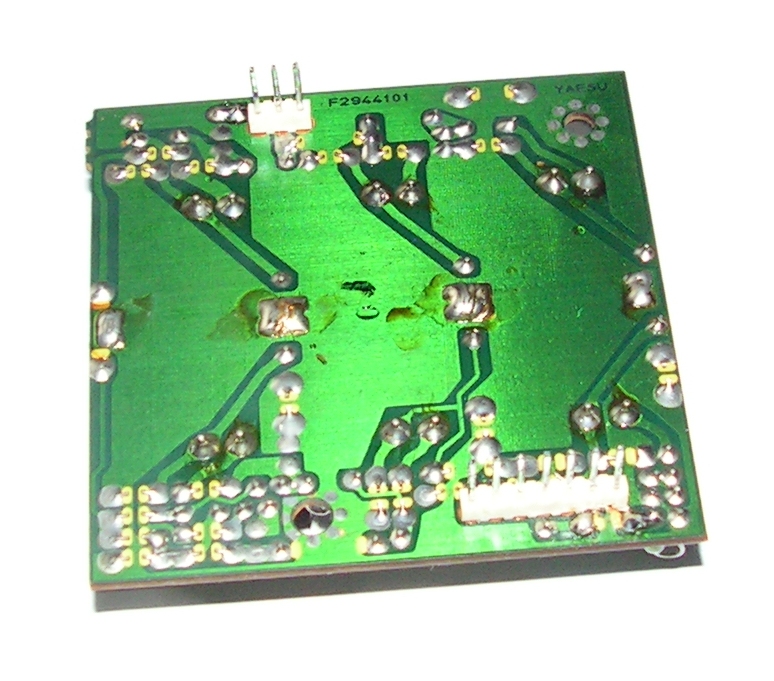

Vue arrière de la platine filtre avec la partie mâle des connecteurs :




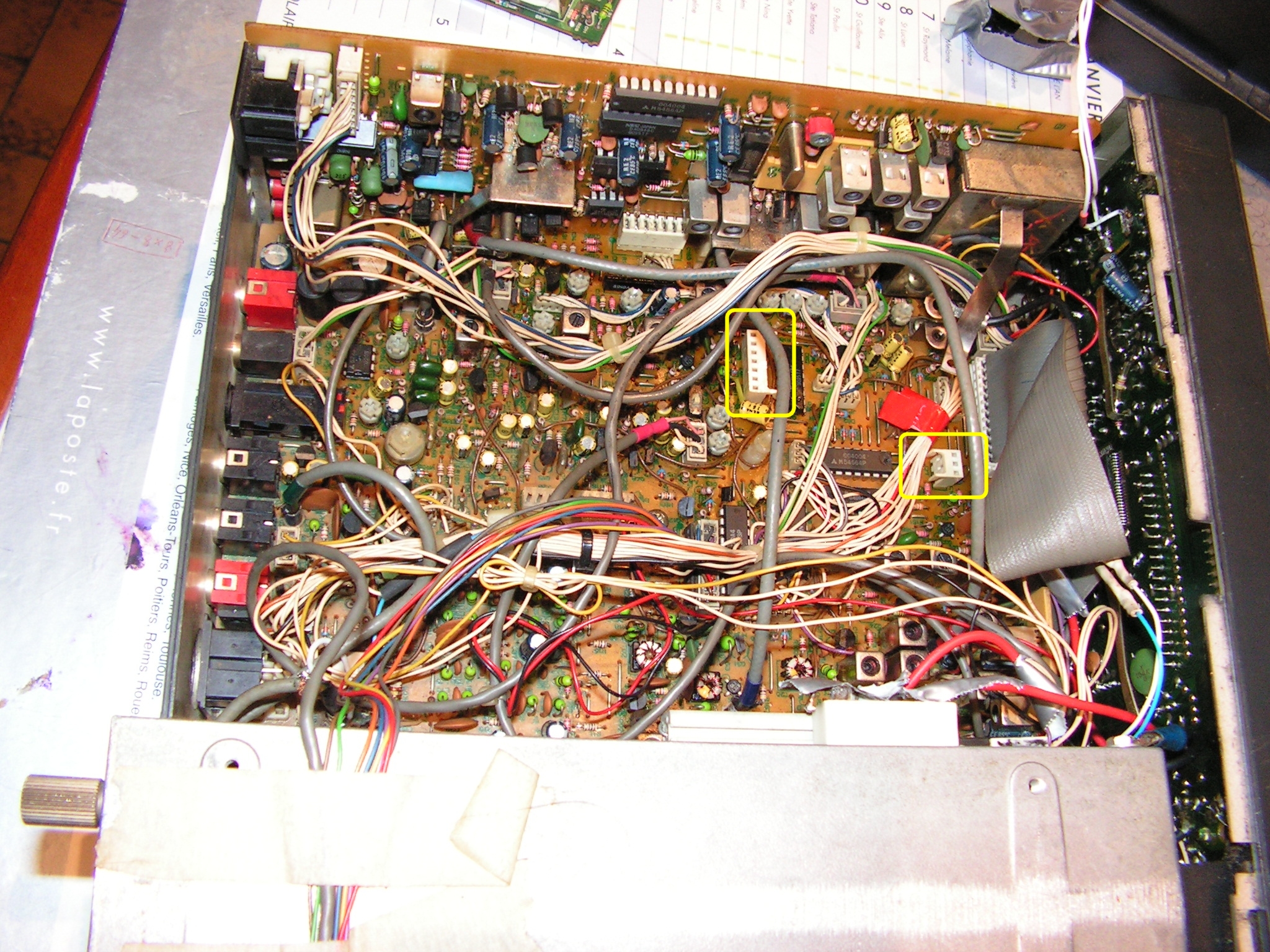

Vue des connecteurs femelles sur la platine principale :

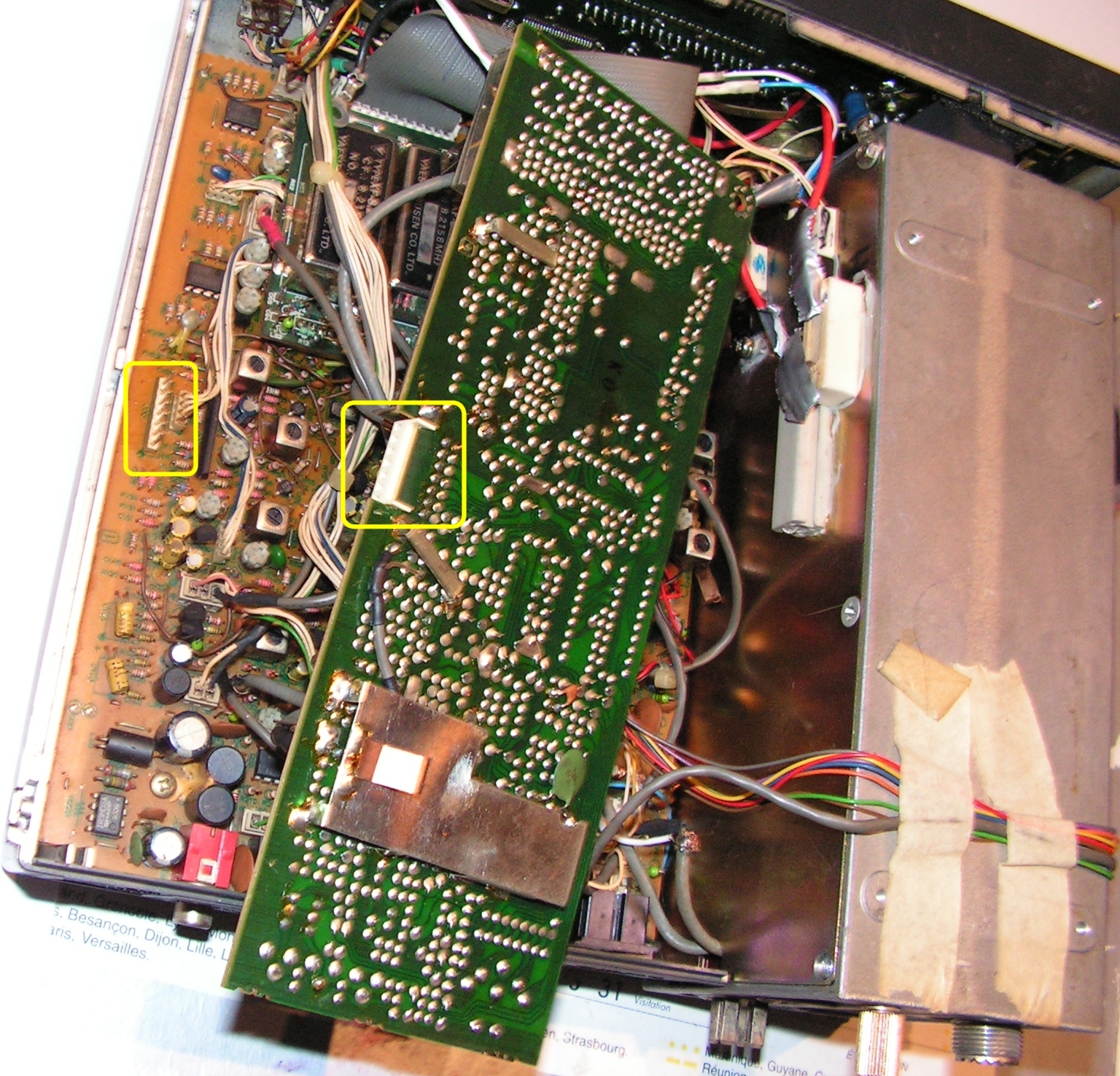

Vue du connecteur de la platine verticale :

Tenez-nous au courant des résultats et dans le cas contraire, vous trouverez ce FT747 en vente sur le bon coin pour 100 euros (plus le port) pour pièce (Il fonctionne en réception, en émission le driver ou le PA doit être HS. Je l'avais récupéré pour les relais commun au FT757, également en vente sur "Le Bon Coin").

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
avatar
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

Re: Yaesu FT747 GX : Réception faible [RESOLU]

Message  F4HLQ le Mar 18 Fév - 11:35

Merci pour ces conseils, je regarde dès que possible .

Pour info , c'est quoi ces deux sortes de "condensateurs ou bobines" entourés en rouge ?
Au début j'ai cru à des condensateurs qui avaient coulé mais on dirait plutôt de la colle marron qui
les relie entre eux.





73

F4HLQ

Date d'inscription : 17/02/2014

Revenir en haut Aller en bas

Re: Yaesu FT747 GX : Réception faible [RESOLU]

Message  F5PBG le Jeu 20 Fév - 1:33

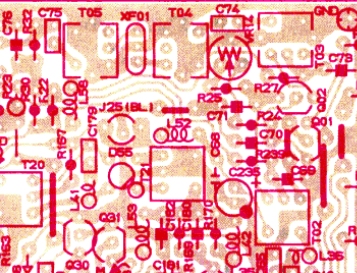

Ce sont deux inductances L47 et L48 qui sont en effet maintenues par une résine pour éviter qu'elles ne se déplacent.
(voir l'implantation des composants page 3/26 du fichier technical_supplement.pdf concernant le FT747).
Je vous le fais parvenir par courriel.

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
avatar
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

Re: Yaesu FT747 GX : Réception faible [RESOLU]

Message  F4HLQ le Ven 21 Fév - 16:40

J'ai trouvé dans le manuel de service page 25 la méthode pour ajuster
la sensibilité du FT747 mais il demande de posséder un injecteur de signal  Sad

Lien :
http://www.radiomanual.info/schemi/FT747_serv_reduced.pdf

F4HLQ

Date d'inscription : 17/02/2014

Revenir en haut Aller en bas

Re: Yaesu FT747 GX : Réception faible [RESOLU]

Message  F5PBG le Ven 21 Fév - 18:25

Certes, mais dans votre cas, il y a fort à parier que la perte de sensibilité
soit liée à de l'oxydation des contacts au niveau des filtres d'entrée
que vous aviez pris pour des oscillateurs.

Commencez d'abord par cela avant de vouloir réaliser un
réalignement qui ne servira sans doute à rien...

C'est un grand classique sur ce poste.

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
avatar
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

Re: Yaesu FT747 GX : Réception faible [RESOLU]

Message  F4HLQ le Sam 22 Fév - 12:24

J'ai donc nettoyé les connecteurs, toujours pareil, j'ai fait un QSO avec le Galaxy : Réception S9
et avec le Yaesu S2/3.

Autre chose : En émission AM/FM puissance correcte env 50w par contre en usb seulement
quelques watts, micro/gain et réglage du "drive" tous deux reglés à fond.

Il faut vraiment parler fort dedans pour faire bouger l'aiguille du s-metre... Sad  Sad

F4HLQ

Date d'inscription : 17/02/2014

Revenir en haut Aller en bas

Re: Yaesu FT747 GX : Réception faible [RESOLU]

Message  F4HLQ le Dim 23 Fév - 9:00

J'ai changé la pastille micro et là super :
Tout est normal en puissance sur BLU  Very Happy , mais toujours sensibilité faible en réception.

F4HLQ

Date d'inscription : 17/02/2014

Revenir en haut Aller en bas

Re: Yaesu FT747 GX : Réception faible [RESOLU]

Message  F5PBG le Dim 23 Fév - 12:44

Il ne faut pas que nettoyer les contacts mais les étamer à l'étain
afin d'épaissir les contacts mâles.

Si à la suite de cela cela ne fonctionne toujours pas, il va falloir
suivre la procédure de réalignement en réception se trouvant dans
le manuel de service (le document "supplément technique" que je
vous ai fait parvenir quelques jours auparavant).

Un des réglages ne nécessite pas d'équipement particulier dans
la mesure où il faut régler un transformateur de façon à obtenir
une déviation max sur le S-mètre :

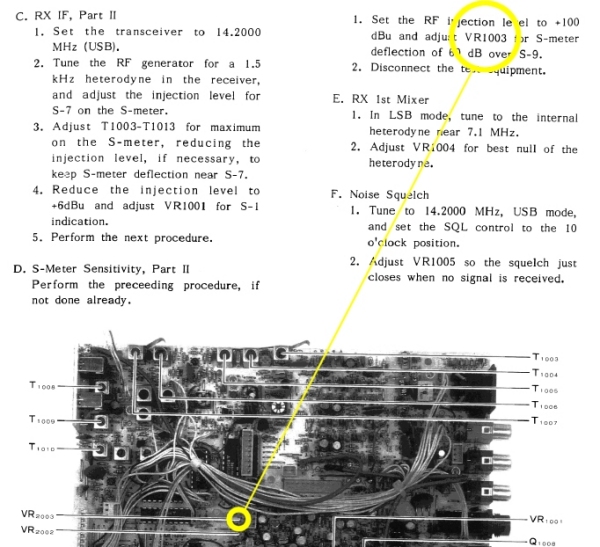

Regardez et lisez page 25 para. C (T1003-1013)

Les autres réglages nécessitent plus de matériel comme vous
avez pu le lire. S'amuser à l'aveugle c'est clairement risquer de
tout dérégler...

Il faut que vous soyez certains que votre poste est réellement moins
sensible et que ce ne soit pas un simple écart de lecture au s-mètre...
Ainsi si auditivement vous entendez bien les signaux sur vos deux
postes, si vous perdez la réception de façon simultanée, ne touchez
à rien ou éventuellement uniquement à VR1003 la résistance de
réglage du s-mètre cf. page 25 para. D ...

Mais avant tout cela, je le répète une fois de plus, commencez à
étamer les contacts de la platine des filtres de réception ainsi que
de la platine verticale. Evidemment, il faut que cet étamage soit
bien réalisé, il ne faut pas de surépaisseur exagérée...

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
avatar
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

Re: Yaesu FT747 GX : Réception faible [RESOLU]

Message  F4HLQ le Dim 23 Fév - 17:52

Après étamage : Pas mieux.

Par contre un peu mieux en touchant (T1003-T1013) mais pas facile de trouver
un qso stable et assez long pour faire les réglages qui ne soit pas soumis a la
propagation...

Le vr1003 c'est bien celui-là  ?



F4HLQ

Date d'inscription : 17/02/2014

Revenir en haut Aller en bas

Re: Yaesu FT747 GX : Réception faible [RESOLU]

Message  F5PBG le Dim 23 Fév - 20:53

Je comprends la question : Pas de VR1003 sur les photos...
Après vérification, je vous confirme que le VR2003 du schéma (VR03 sur la platine)
correspond bien à la VR1003, c'est à dire que c'est bien la résistance variable qui
permet l'étalonnage du S-mètre.

A noter que pour chercher le maximum, utilisez une fréquence où la propagation
est présente (sur 14 MHz par exemple).

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
avatar
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

Re: Yaesu FT747 GX : Réception faible [RESOLU]

Message  F4HLQ le Dim 9 Mar - 9:09

Bon, je n'ai toujours pas avancé... par contre j'ai trouvé ça, vous en pensez quoi ?
http://www.mods-ham.com/02_Mods/Yaesu-Mods/FT-747GX/DG2IAQ%20Modification%20Sheet%20Yaesu%20FT-747GX.pdf
(PS: VR1001 a amélioré un peu la réception)
Merci

F4HLQ

Date d'inscription : 17/02/2014

Revenir en haut Aller en bas

Re: Yaesu FT747 GX : Réception faible [RESOLU]

Message  F5PBG le Lun 10 Mar - 9:04

La modification améliore en effet les performances du poste
mais il ne faut pas s'attendre à des miracles...

Maintenant, cela ne résoudra pas pour autant votre problème...

Il faut suivre la procédure de réalignement comme indiqué dans
le manuel de service. Dans le cas contraire, vous risquez fort
de tourner en rond...

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
avatar
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

Re: Yaesu FT747 GX : Réception faible [RESOLU]

Message  F4HLQ le Mar 11 Mar - 16:53

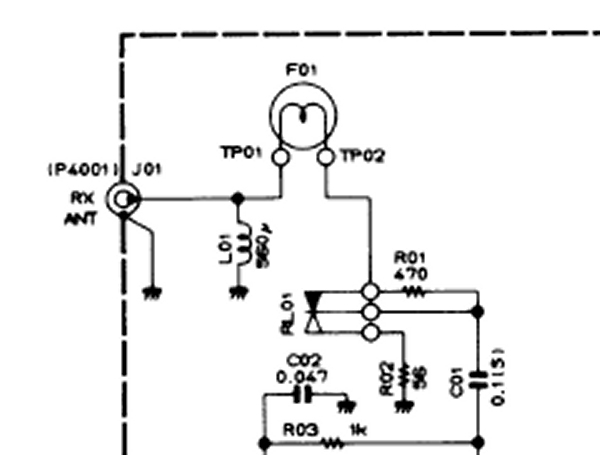

Pouvez-vous me dire si cela est bien l'atténuateur 20db commandé de la façade du FT747 (RL01 / R01) ?
Pouvez-vous m'indiquer où se trouve le relais d'émission/réception ?

73 ' merci

F4HLQ

Date d'inscription : 17/02/2014

Revenir en haut Aller en bas

Re: Yaesu FT747 GX : Réception faible [RESOLU]

Message  F5PBG le Jeu 20 Mar - 13:33

Oui c'est bien cela, quant au relais d'émission/réception RL13
il faut le chercher sur une autre platine (LPF UNIT) :

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
avatar
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

Re: Yaesu FT747 GX : Réception faible [RESOLU]

Message  F4HLQ le Mar 3 Juin - 19:57

Panne trouvée !!!

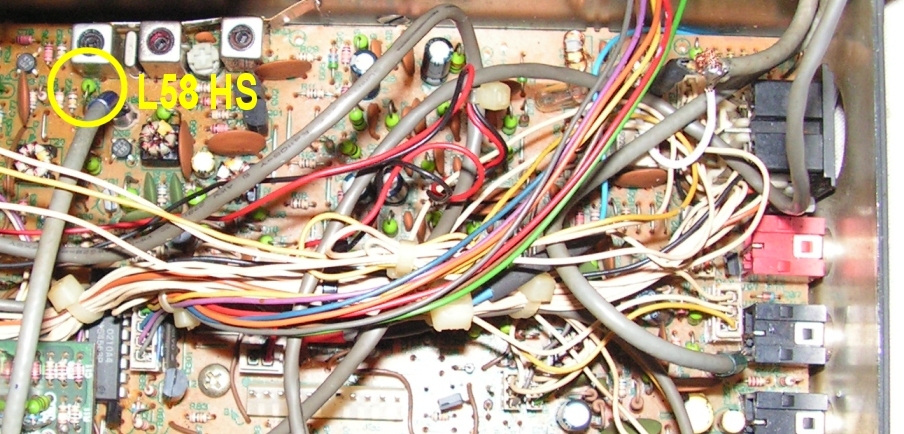

Un OM très sympa  et très compétent a trouvé : Self L58 HS (dans la zone entourée).

La réception est maintenant parfaite ! Je le remercie 1000 fois.







Il s'agit de la self de choc de l'alimentation du mélangeur.

F4HLQ

Date d'inscription : 17/02/2014

Revenir en haut Aller en bas

Re: Yaesu FT747 GX : Réception faible [RESOLU]
