Autre générateur simple et économique : 1 kHz à 51 MHz

Aller en bas

Autre générateur simple et économique : 1 kHz à 51 MHz Empty Autre générateur simple et économique : 1 kHz à 51 MHz

Message  F5PBG 8/6/2008, 23:52

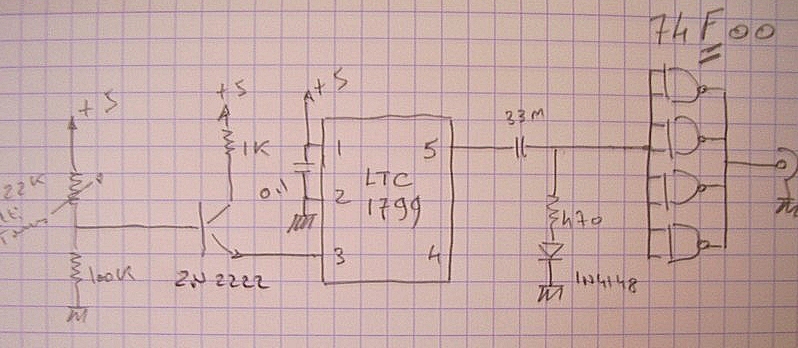

Voici la réalisation d'un générateur HF basé sur l'utilisation d'un LTC1799 :
Autre générateur simple et économique : 1 kHz à 51 MHz Image-01

Le réseau 470-1N4148 est necessaire au déclenchement des portes Nand. Sans lui, la sortie est muette.

La bête plaquette d'essais :
Autre générateur simple et économique : 1 kHz à 51 MHz Image-02

112 Khz à l'oscilloscope :
Autre générateur simple et économique : 1 kHz à 51 MHz Image-03

51 Mhz à l'oscilloscope :
Autre générateur simple et économique : 1 kHz à 51 MHz Image-04

Enfin, avec un simple inverseur sur la patte 4 (diviseur par 100, en la mettant à l'état haut), vous disposez aussi de la gamme 1 Khz à 500 Khz.

Ce montage est préférable avec un potentiomètre multitours bien sûr...
Merci à Jojojo pour son retour d'expérience qui profitera à tous.
