Transformateur d'impédance 1/64 ( Balun / un-un / unun ) - Antenne Long fil / End fed
L'appellation de balun 1/64 n'est pas correcte mais pour trouver des informations
sur internet ce sont clairement les deux "mots clés" à choisir...
Il s'agit d'un transformateur d'impédance unbalanced-unbalanced ( un-un )
vu que l'entrée sur coaxial est asymétrique tout comme la sortie sur un long fil...
Je croise régulièrement F8BMB Jean-Paul à 400 km de chez moi sur les bandes radioamateurs du 80 mètres
et du 40 mètres avec des rapports de 59 + 10 dB le plus souvent.
Il dispose d'un long fil de 83 mètres en fil multibrin de 1.5 mm²
(avec gaine, il ne faut pas d'entrée d'eau bien évidemment...).
Ce long fil ("end-fed" ou tout autre nom exotique pour ne parler que d'un simple fil rayonnant...)
est attaqué par un système à transformateur d'impédance de rapport 1/64 composé de :

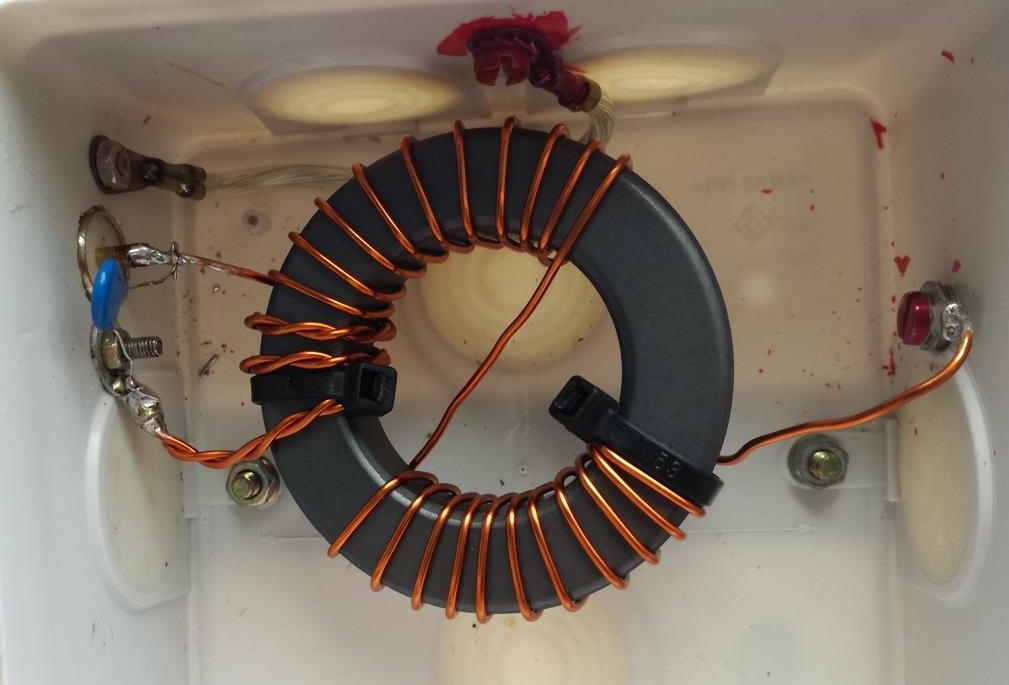

. 2 tores de ferrite FT240-43
. fil émaillé de 1.2mm de diamètre : 3 spires au primaire et 24 spires au secondaire du transformateur
d'où le rapport 24/3 = 8 8²=64 Rapport 1/64
. 1 condensateur en parallèle à l'entrée de 100 pF / 1000 V (voire 150 pF pour les bandes hautes... A tester)

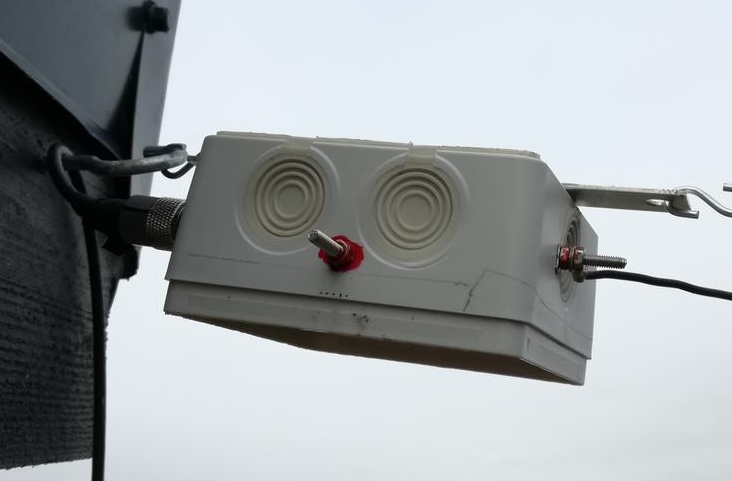

. Une boite de jonction électrique
. Présence d'une prise non reliée qui avait pour but de placer un contre-poids mais qui n'est pas utilisé au final.
. Antenne utilisée de 1.8 à 50 MHz avec boite de couplage interne d'un poste capable de rattraper un ROS max de 3.
. Puissance de test : 500 Watts
ROS obtenu sans boite de couplage bien sûr :
160m : 4.0 / 80m : 3.1 / 40m : 1.5 / 30m : 2.8 / 20m : 3.5 / 17m : 3.2 / 15m : 5.0 / 12m : 5 / 10m : 2.5 / 6m : 1.7
Avec une boite de couplage capable de rattraper un ROS de 3, le ROS max théorique sera donc sur 15m et 12m de 1.7.
Montage anti-humidité mais pas anti-araignée...
sur internet ce sont clairement les deux "mots clés" à choisir...
Il s'agit d'un transformateur d'impédance unbalanced-unbalanced ( un-un )
vu que l'entrée sur coaxial est asymétrique tout comme la sortie sur un long fil...
Je croise régulièrement F8BMB Jean-Paul à 400 km de chez moi sur les bandes radioamateurs du 80 mètres
et du 40 mètres avec des rapports de 59 + 10 dB le plus souvent.
Il dispose d'un long fil de 83 mètres en fil multibrin de 1.5 mm²
(avec gaine, il ne faut pas d'entrée d'eau bien évidemment...).
Ce long fil ("end-fed" ou tout autre nom exotique pour ne parler que d'un simple fil rayonnant...)
est attaqué par un système à transformateur d'impédance de rapport 1/64 composé de :
. 2 tores de ferrite FT240-43
. fil émaillé de 1.2mm de diamètre : 3 spires au primaire et 24 spires au secondaire du transformateur
d'où le rapport 24/3 = 8 8²=64 Rapport 1/64
. 1 condensateur en parallèle à l'entrée de 100 pF / 1000 V (voire 150 pF pour les bandes hautes... A tester)
. Une boite de jonction électrique
. Présence d'une prise non reliée qui avait pour but de placer un contre-poids mais qui n'est pas utilisé au final.
. Antenne utilisée de 1.8 à 50 MHz avec boite de couplage interne d'un poste capable de rattraper un ROS max de 3.
. Puissance de test : 500 Watts
ROS obtenu sans boite de couplage bien sûr :
160m : 4.0 / 80m : 3.1 / 40m : 1.5 / 30m : 2.8 / 20m : 3.5 / 17m : 3.2 / 15m : 5.0 / 12m : 5 / 10m : 2.5 / 6m : 1.7
Avec une boite de couplage capable de rattraper un ROS de 3, le ROS max théorique sera donc sur 15m et 12m de 1.7.
Montage anti-humidité mais pas anti-araignée...
