TS990 Kenwood : Disposer d'une sélectivité digne de ce nom - Filtre optionnel de IK8TNG

Aller en bas

TS990 Kenwood : Disposer d'une sélectivité digne de ce nom - Filtre optionnel de IK8TNG Empty Re: TS990 Kenwood : Disposer d'une sélectivité digne de ce nom - Filtre optionnel de IK8TNG

Message  F5PBG 4/8/2019, 15:34

Le classement "désastreux" du Kenwood TS990 sur le site http://www.sherweng.com/table.html
provient principalement du filtre de 1ère FI (Roofing filter) de 2.7 kHz d'ordre 2. Le filtre est à pente
très douce... L'atténuation des signaux au-delà des 3 kHz est loin d'être suffisante pour protéger le
1er mélangeur des signaux forts cf. mon article sur le sujet (cliquer ici).

Pour mémo, plus l'ordre d'un filtre est élevé et plus les pentes du filtre sont abruptes.
Chercher sur Google pour les plus curieux, comme par exemple ce lien (cliquer ici).

A l'instar du filtre de AC0C pour le FT2000, du filtre optionnel INRAD pour le FTdx5000,
il existe un filtre optionnel pour le TS990. Ce filtre est supérieur à celui de AC0C : Atténuation
de 20 dB de plus par décade. Belle prouesse technique !

Les informations concernant ce filtre sont faciles à trouver à l'aide des mots clés Google suivant :
filtre ts990 ik8tng

Ce filtre est notamment en vente à moins de 300 € sur hamradioshop en Italie (cliquer ici)
Parfois en rupture de stock...

Possible de contacter le concepteur sur IK8TNG @ GMAIL.COM cf. page de qrz.com
Je viens de réaliser la transaction pour un collègue qui devrait recevoir le filtre avant le 10 août 2019.

Sinon quelques retours d'expérience sur ce forum italien (utiliser Google translate si nécessaire) : Cliquer ici
Un des radioamateurs n'a manifestement pas compris le rôle du filtre :
Il ne peut qu'être utile de ne pas présenter à l'entrée d'un mélangeur des signaux forts que l'opérateur n'écoutera pas...

Gabarit du filtre :
Cliquer droit et sélectionner "afficher l'image" pour avoir les images ci-dessous à taille réelle.
La perte d'insertion est de 3 dB.Tous les filtres passifs ont une perte d'insertion compensée par les étages d'amplification.
TS990 Kenwood : Disposer d'une sélectivité digne de ce nom - Filtre optionnel de IK8TNG Gabarit

TS990 Kenwood : Disposer d'une sélectivité digne de ce nom - Filtre optionnel de IK8TNG Filtre-24-ik8tng

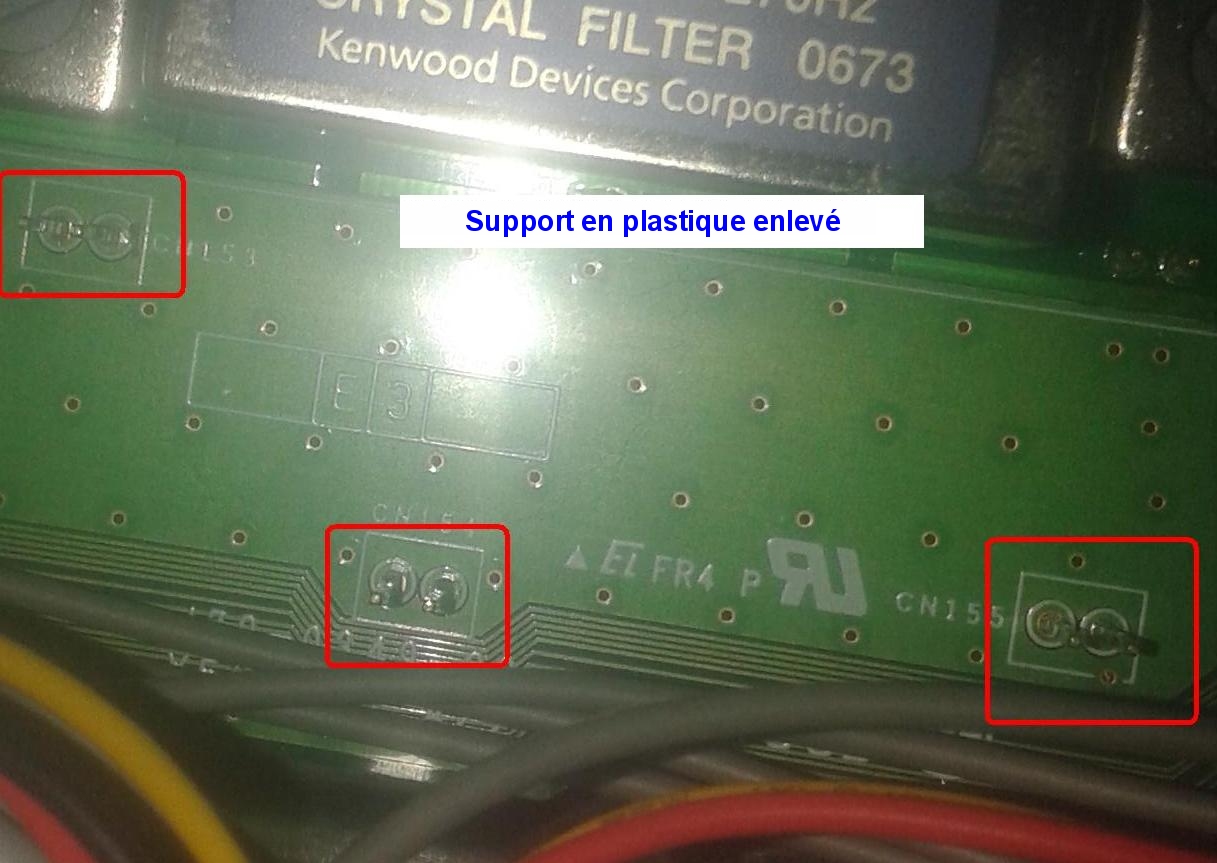

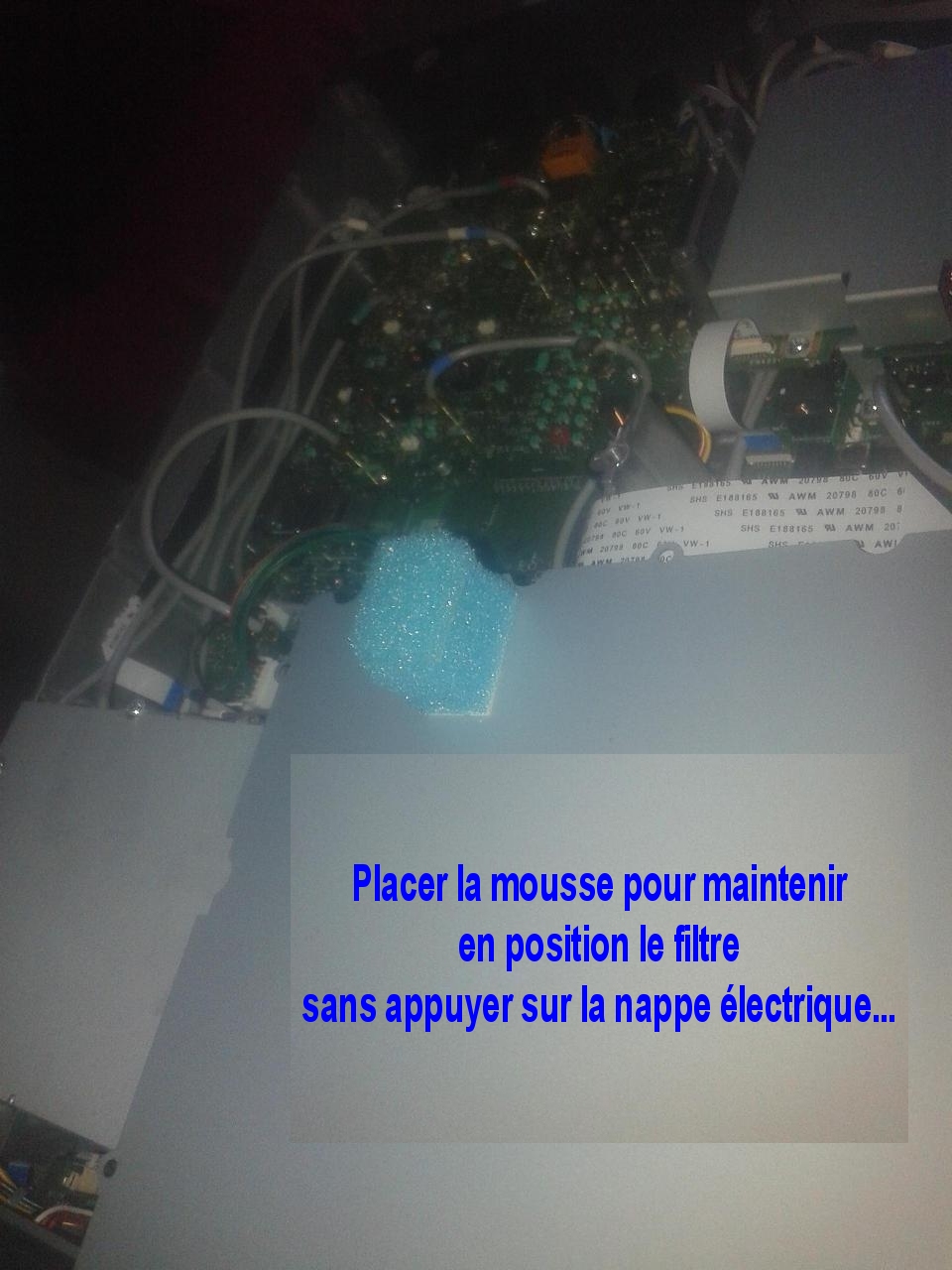

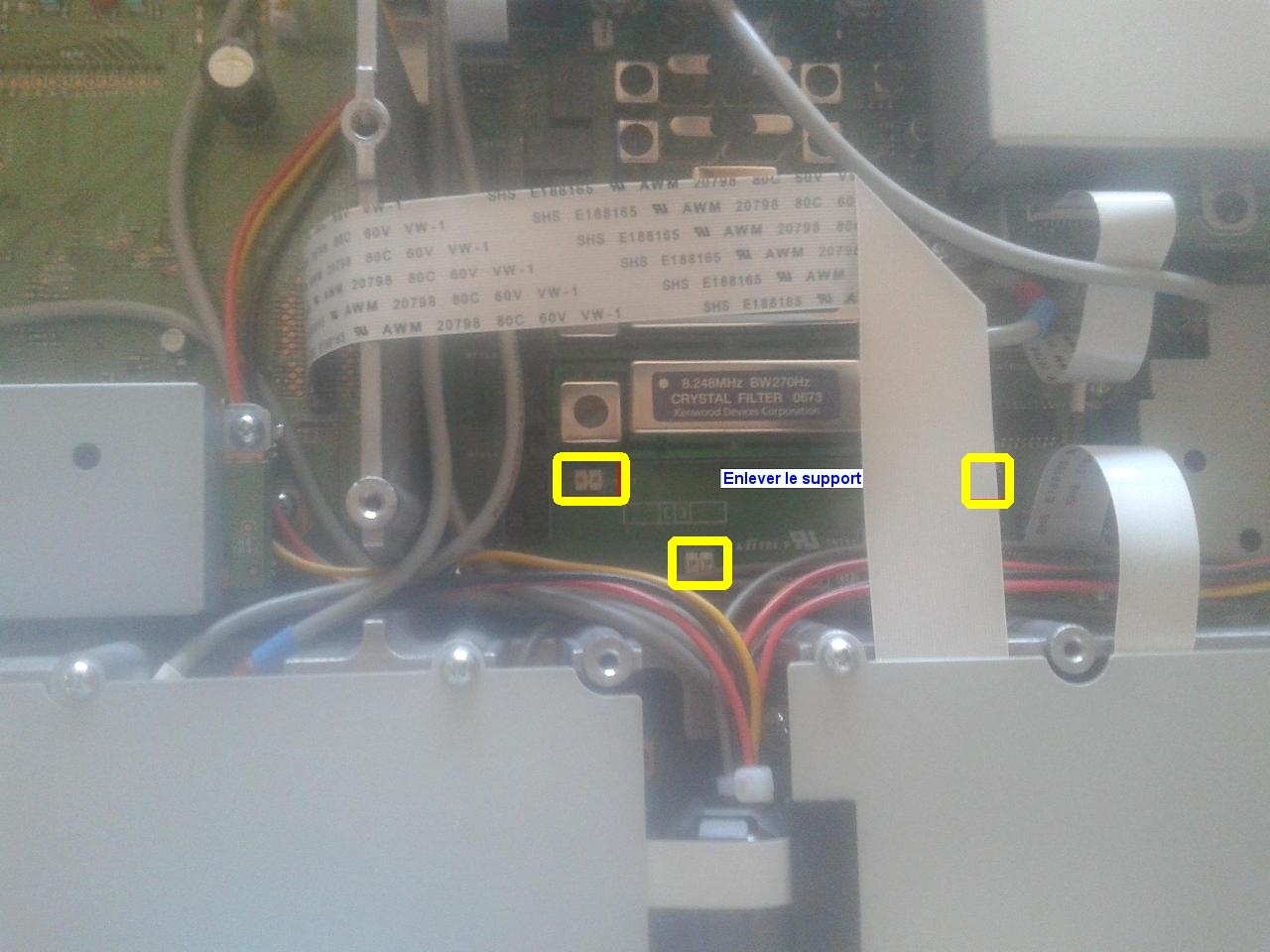

Montage du filtre IK8TNG dans le Kenwood TS990 :
TS990 Kenwood : Disposer d'une sélectivité digne de ce nom - Filtre optionnel de IK8TNG Montage-03

TS990 Kenwood : Disposer d'une sélectivité digne de ce nom - Filtre optionnel de IK8TNG Montage-01

TS990 Kenwood : Disposer d'une sélectivité digne de ce nom - Filtre optionnel de IK8TNG Montage-04

TS990 Kenwood : Disposer d'une sélectivité digne de ce nom - Filtre optionnel de IK8TNG Montage-05

TS990 Kenwood : Disposer d'une sélectivité digne de ce nom - Filtre optionnel de IK8TNG Montage-06
TS990 Kenwood : Disposer d'une sélectivité digne de ce nom - Filtre optionnel de IK8TNG Montage-02

TS990 Kenwood : Disposer d'une sélectivité digne de ce nom - Filtre optionnel de IK8TNG Montage-07

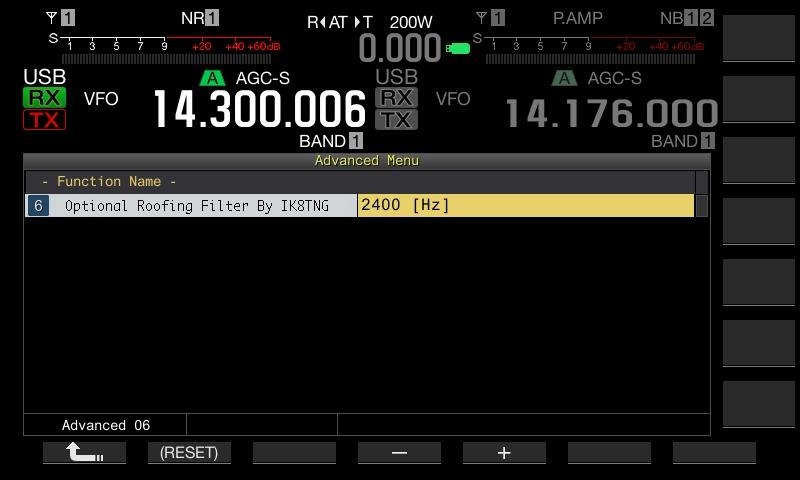

Sélectionner dans le menu du TS990 le nouveau filtre :
TS990 Kenwood : Disposer d'une sélectivité digne de ce nom - Filtre optionnel de IK8TNG Montage-08


Cet article sera complété en fonction des éléments que je trouverai ultérieurement.
Alors... à suivre...
