Antenne cage : Gain
Il est parfois utile de remettre un peu d'ordre dans ce qu'il est possible d'entendre sur l'air.
J'ai toujours appris qu'une antenne cage avait pour but d'augmenter artificiellement le diamètre
de l'antenne, le but étant donc d'en augmenter la bande passante et non d'apporter un quelconque
gain en puissance apparente rayonnée.
Alors voici un exemple de calcul théorique à l'aide de MMANA dont voici les fichiers d'antenne (cliquer droit et sur "enregistrer la cible du lien sous") :
Antenne "classique" : Cliquer ici
Antenne "cage" : Cliquer ici

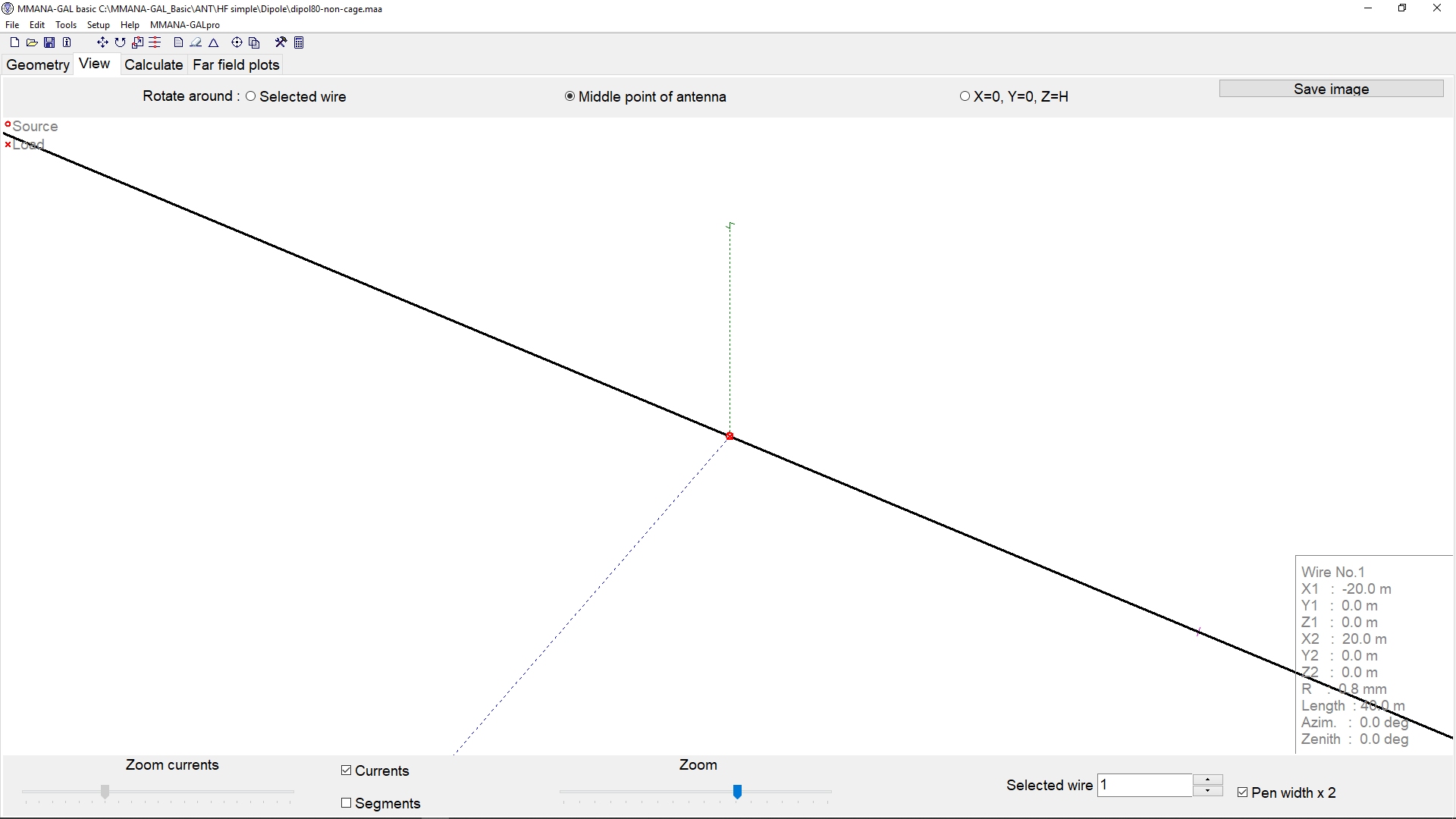

Cela donne donc pour l'antenne classique :
et pour l'antenne cage :
Voici les diagrammes de rayonnement des deux antennes en un seul vu qu'ils sont identiques à 0.1/0.3 dB près...
Nous pouvons considérer que le gain en PAR est clairement le même.
En ne considérant que le plan horizontal, le gain maxi des antennes est atteint à la perpendiculaire du fil. Ce gain est de 6.3 dBi.
Le gain mini dans le prolongement du fil de l'antenne est de 2.3 dBi.
En résumé si le but de la réalisation de l'antenne cage est de gagner en PAR, il est préférable d'oublier.
Il s'agit d'une légende urbaine...
Par contre il est tout à fait vrai que le gain en bande passante est intéressant.
J'ai toujours appris qu'une antenne cage avait pour but d'augmenter artificiellement le diamètre
de l'antenne, le but étant donc d'en augmenter la bande passante et non d'apporter un quelconque
gain en puissance apparente rayonnée.
Alors voici un exemple de calcul théorique à l'aide de MMANA dont voici les fichiers d'antenne (cliquer droit et sur "enregistrer la cible du lien sous") :
Antenne "classique" : Cliquer ici
Antenne "cage" : Cliquer ici
Cela donne donc pour l'antenne classique :
et pour l'antenne cage :
Voici les diagrammes de rayonnement des deux antennes en un seul vu qu'ils sont identiques à 0.1/0.3 dB près...
Nous pouvons considérer que le gain en PAR est clairement le même.
En ne considérant que le plan horizontal, le gain maxi des antennes est atteint à la perpendiculaire du fil. Ce gain est de 6.3 dBi.
Le gain mini dans le prolongement du fil de l'antenne est de 2.3 dBi.
En résumé si le but de la réalisation de l'antenne cage est de gagner en PAR, il est préférable d'oublier.
Il s'agit d'une légende urbaine...
Par contre il est tout à fait vrai que le gain en bande passante est intéressant.
