 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Empty Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire

Message  F5PBG 11/11/2018, 11:16

Ce qu'il faut acheter (pour mémo) :
pour 65 euros au 23/01/2020

Un boitier pour Raspberry Pi 3
: Cliquer ici
Pour ma part, je préfère le boîtier de grande taille ("White Raspberry Pi case")

Un Raspberry Pi 3 : Cliquer ici
Désignation : Model B Quad Core 1.2GHz 64bit CPU 1GB RAM WiFi Bluetooth 4.1  Raspberry Pi 3

Carte SD 64 Go de qualité (classe 10), dont la vitesse de lecture/écriture est optimum : Cliquer ici
Désignation : Samsung EVO plus Micro SD SDHC/SDXC Card CLASS 10
Le Raspberry Pi 3 permettant l'utilisation d'une carte SD de 64 Go, autant en profiter,
il sera ainsi possible de créer un serveur, un gateway Hamnet, surfer sur internet sur le
téléviseur HDMI, etc...
Attention, les cartes micro-SD ne sont pas forcément vendu avec l'adaptateur Micro SD vers SD.
Il faut alors en acheter un si vous n'en avez pas, comme par exemple : Cliquer ici (micro SD adapter)


A noter que l'installation tient sur une carte 8 Go.

Refroidisseur pour Raspberry Pi 3 : Cliquer ici
Désignation : 3PC Pour Raspberry Pi B Dissipateur Radiateur thermique adhesif heatsink cooling

Alimentation pour le Raspberry, par exemple :
Le boitier d'alimentation 3A : Cliquer ici
Désignation : 5V 3A Us / Gb / Ue / Su Alimentation Électrique Chargeur Micro USB Adaptateur

Cordon ethernet RJ45 pour relier le Raspberry Pi au routeur. Je préfère les câbles cat6 personnellement : Cliquer ici


Votre ordinateur doit être en mesure de lire les carte SD de 64 Go dans le cas contraire, il faut acheter
un lecteur de carte SD 64 Go comme par exemple :  Cliquer ici
(dans le cas d'une utilisation d'une carte SD 64 Go bien évidemment)

En cas de choix d'alimentation 5V sur sortie USB, voici un câble d'alimentation de qualité : Cliquer ici
Désignation : Vention A04 1m Micro Interface USB Synchronisation Charge Câble De Données

Installer le système d'exploitation sur la carte SD :

Télécharger le système d'exploitation Raspbian Stretch with desktop : Cliquer ici  (si vous ne trouvez pas la version, me contacter)
Je préfère la version "avec bureau" bien que cela ne soit pas forcément nécessaire...
Décompresser le fichier obtenu.
Télécharger le programme Win32diskimage (Ce logiciel fonctionne sous Windows 10 64 bits aussi) : Cliquer ici

Le logiciel se lance en mode administrateur, il faudra autorisé ce mode lorsque la fenêtre de Windows le demandera.
Sélectionner le fichier image, ici dans l'exemple "2018-10-09-raspian-strech.img"
Sélectionner le lecteur de la carte micro-SD, ici dans l'exemple F.
Attention à ne pas se tromper de lettre pour éviter d'effacer un disque dur par erreur...
Cliquer sur "Ecrire" :
 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Win32diskimage-01

Possible que cette fenêtre s'affiche :
 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Win32diskimage-02
si [F:\] dans l'exemple est bien la carte micro-SD alors cliquer sur "Yes".

Lorsque l'image est placé sur la carte micro-SD s'affiche alors :
 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Win32diskimage-03

Placer maintenant la carte micro-SD dans le lecteur du Raspberry Pi 3.
Brancher le raspberry Pi 3 sur clavier + souris + ecran HDMI (téléviseur par exemple)

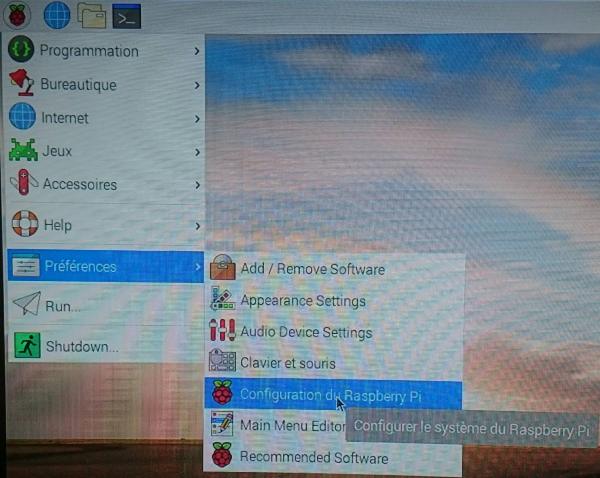

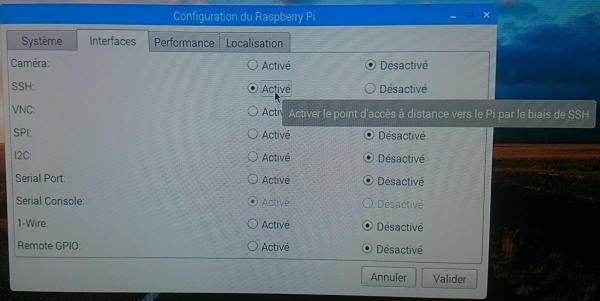

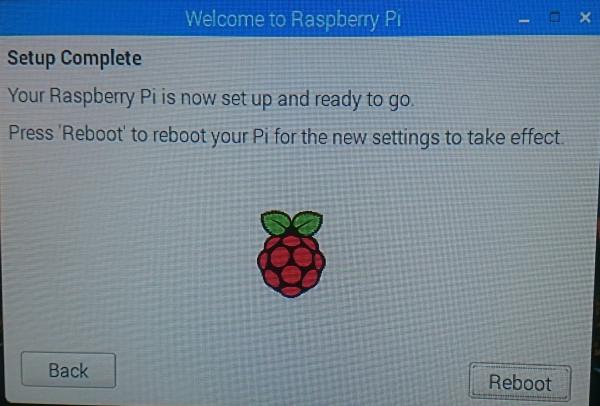

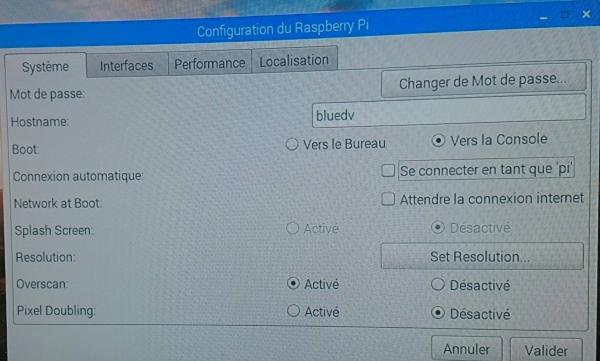

Après démarrage du Raspi, il suffit de suivre les fenêtres qui s'affiche :

 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-01

 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-02

Placer le mot de passe. Ici, ce n'est qu'un exemple trop simple qui sera dans l'image préconfigurée
que je laisserai en libre téléchargement un peu plus tard dans un autre tutoriel. Il faudra changer
ce mot de passe par un mot de passe digne de ce nom avec lettres, chiffres, caractères spéciaux,
minuscules et majuscules :
 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-03

 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-04

 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-05

 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-06

Après relancement du Raspberry Pi :
 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-07

 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-08

 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-09

 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-10

Le Raspberry Pi est maintenant accessible en SSH à partir de MobaXterm.
Brancher maintenant le Raspberry Pi au routeur ADSL via liaison Ethernet (câble RJ45)

Trouver l'adresse IP du Raspberry Pi :
Télécharger le logiciel Dipiscan - Cliquer ici
Décompresser l'archive dans un répertoire vide
Cliquer sur DipiscanBatch et noter les IP
Brancher le Raspberry Pi maintenant et noter les IP
Une nouvelle IP apparait, il s'agit de celle du Raspberry Pi.

Accéder au Raspberry Pi en SSH
Télécharger et installer la version gratuite de MobaXterm : Cliquer ici
Après avoir trouvé l'IP du Raspberry Pi, lancez MobaXterm.

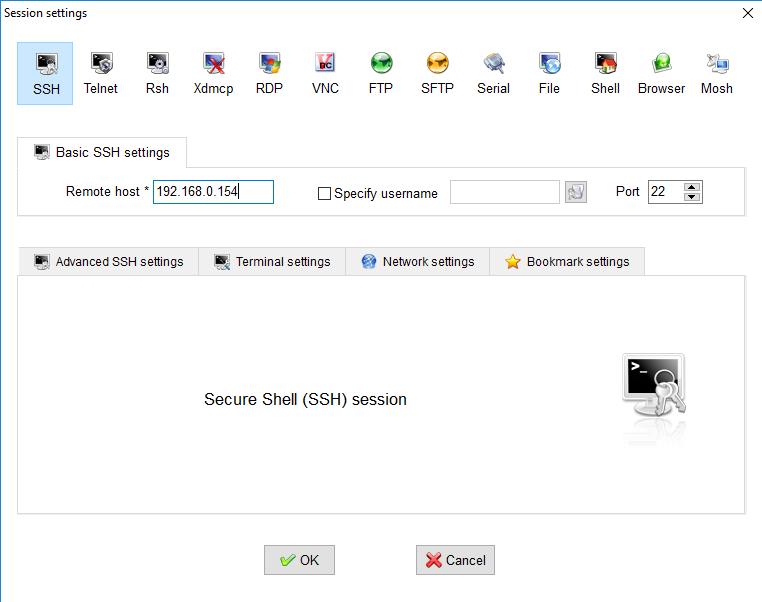

Cliquer sur l'icône "Session" en haut à gauche.
Cliquer ensuite sur "SSH" dans la nouvelle fenêtre qui s'ouvre.
Dans "Remote host", entrer l' IP du Raspberry Pi, ici dans l'exemple 192.168.0.154
puis cliquer sur "OK" :
 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-11

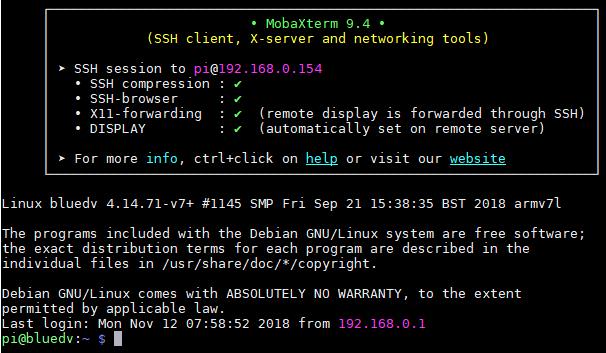

login as : pi
password : bluedvf5pbg (mot de passe de l'image qui sera placée dans le tutoriel suivant)

 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-12

Frapper ces lignes de commande en attendant leur déroulement :
sudo apt-get install mc

wget https://raw.githubusercontent.com/dl5di/OpenDV/master/DummyRepeater/DV3000/AMBEserver.c

gcc -o AMBEserver AMBEserver.c

sudo cp AMBEserver /usr/sbin

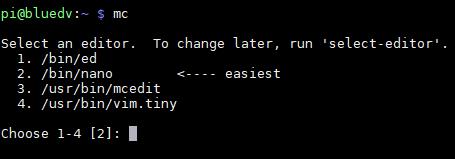

Lancer l'éditeur MC (choix : mcedit)
sudo mc
 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-13

Une fois l'explorateur de fichiers ouvert, se déplacer avec les flèches du clavier.
Il faut aller sous la racine : Se déplacer sur /.. et faire "entrer" , à deux reprises.
Ensuite il faut aller dans /etc de la même façon en se plaçant dessus puis "entrer".
Chercher avec les flèches le fichier dhcpcd.conf, se placer dessus et faire la touche "F4" (Sélectionner mcedit si demandé).

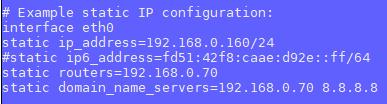

Changer uniquement les lignes qui suivent et ne pas toucher aux autres :
 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-14
Il faut se déplacer avec les flèches.
Une fois les modifications réalisées, faire "F10" et se placer sur "oui" avec les flèches puis "entrer" pour sauvegarder les modifications.

Les valeurs ci-dessus sont un exemple bien évidemment. Il faut remplacer :
"192.168.0.160" par l'IP désirée de votre choix
192.168.0.70 (aux deux endroits dans le fichier) par l'IP du routeur ADSL
Ne pas changer le reste (notamment laisser 8.8.8.8 qui correspond au DNS de Google).

Refaire "F10" pour sortir de l'explorateur.
Rebooter le Raspberry Pi avec la commande :
sudo reboot

L'adresse IP fixe via liaison ethernet est 192.168.0.160 dans mon exemple.
La seconde IP est une IP DHCP du module WiFi du raspberry.

Voici comment désactiver le WiFi du Raspberry Pi :
Retourner dans l'éditeur mais en mode administrateur, frapper : sudo mc
Aller dans le fichier /etc/modprobe.d/raspi-blacklist.conf
et ajouter les lignes
blacklist brcmfmac
blacklist brcmutil

Enregistrer la modification et rebooter le Raspberry Pi.

Pour remettre en fonction le WiFi, il suffit de placer un # devant ces deux lignes et de rebooter le Raspi

Nota : Pour désactiver le Bluetooth (ce que n'ai personnellement pas réalisé, information à titre indicatif)

blacklist btbcm
blacklist hci_uart




Changer le port SSH de communication du Raspberry Pi
(pas obligatoire dans un premier temps mais préférable pour limiter les risques d'intrusion)
Aller dans le fichier  /etc/ssh/sshd.config
Créer une ligne en dessous de la ligne de commentaire #Port 22
avec Port xxxx (xxxx : Le numéro de votre port, à ne pas perdre, entre 4000 et 6000 par exemple)
Au reboot, le nouveau port SSH sera pris en compte. Il faudra le modifier dans MobaXterm.

Changer le mot de passe de connexion SSH :
Il suffit changer le mot de passe utilisateur en passant par la commande SSH suivante :
sudo raspi-config

Commandes optionnelles :
sudo apt-get upgrade
sudo apt-get update
sudo apt-get clean
sudo apt-get autoclean

Installer Ambeserver sur le Raspberry Pi
Faire les commandes suivantes :
sudo apt-get install git curl wget

sudo git clone git://github.com/marrold/AMBEServer.git

cd AMBEServer

sudo make

sudo make install

Ce qui donne :
 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-15

Maintenant, test en connectant la clé DVstick 30 sur le Raspberry Pi :
Lancement manuel en ligne de commande de la commande suivante après reboot préalable du Raspberry :
AMBEserver -s 460800

Cela donne
 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-17
Il y a de la vie...

Changement de la configuration de BlueDV sur l'ordinateur
logiciel BlueDV anciennement configuré pour utilisation de la clé sur un de ses ports USB :
 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-16

Les seuls changements de la configuration du menu ont été :
Use AMBEserver : coché

Host/IP : 192.168.0.160

Port : 2460

Précédemment sur la config avec la clé sur l'ordinateur, le COM8 apparaissait dans la configuration.
Ce port a disparu automatiquement de la configuration, il n'a plus aucune importance, n'étant plus utilisé.

 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-18

Cela fonctionne... cheers

Afin d'éviter de frapper en ligne de commande
AMBEserver -s 460800
il faut insérer cette ligne dans le fichier etc/ *rc.local :
 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-19
J'en ai profité pour ajouter des "#" devant le script d'exemple.

Le serveur se lance maintenant automatiquement.

Voici la position de la clé DVStick 30 sur le Raspberry Pi qui a son importance
vis à vis du numéro de port USB :

 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-00

Une fois votre configuration terminée, il ne vous restera plus qu'à réaliser une image de sauvegarde avec le logiciel Win32DiskImage précédemment utilisé.
Il faudra cliquer sur "Lire" une fois que vous aurez choisi le périphérique (correspondant à la carte micro SD, sélectionner la première partition).
La coche "Lire" est grisée tant qu'aucun nom de fichier à créer n'est rentré dans la fenêtre "fichier image".

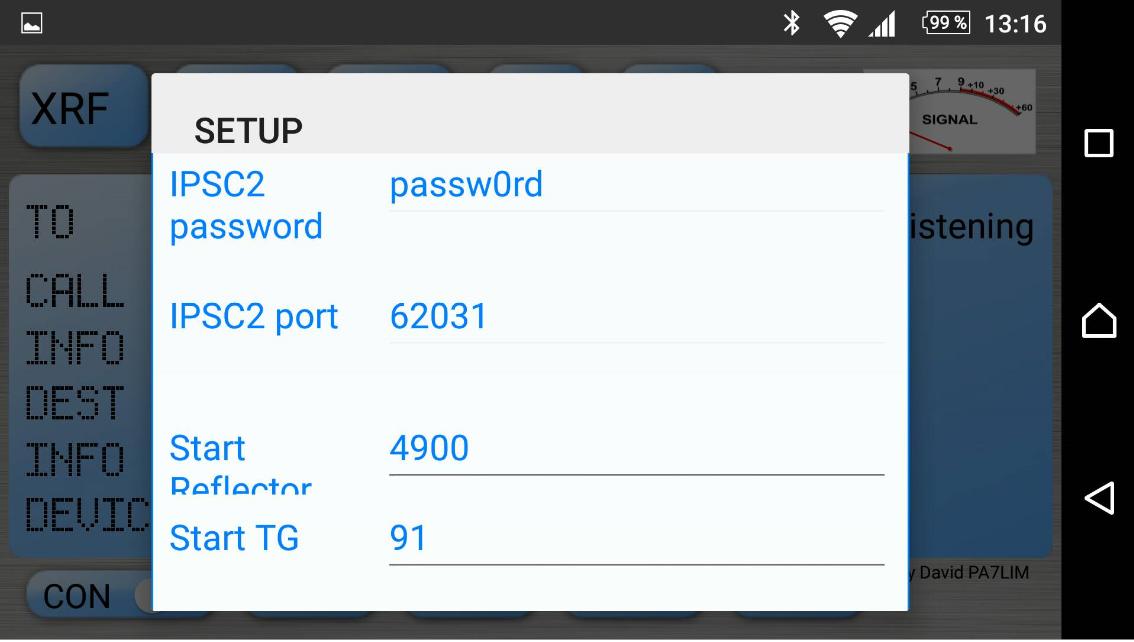

Configuration du smartphone :

Le serveur fonctionne parfaitement avec les smartphones. Il en résulte une audio plus efficace
vu que le smartphone n'a plus à traiter l'interfaçage avec la clé DVStick 30. De surcroit, plus rien
de connecté sur le smartphone et il est possible de laisser le câble d'alimentation du smartphone
à poste pour disposer alors d'une autonomie illimitée.

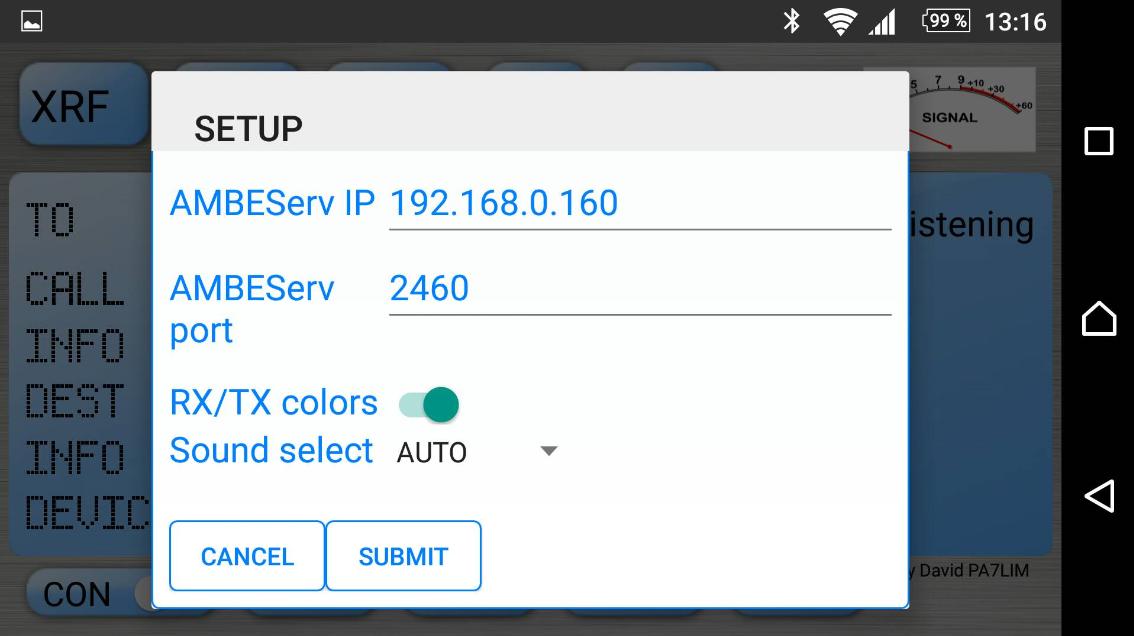

Seuls ces paramètres sont à changer :
Call / ID DMR / Your info /
DMR Master : 3021 CA (Je vous le conseille dans toutes les configurations ceci dit au passage...)
Device : AMBESERVER
AMBEserv IP : 192.168.0.160 (dans l'exemple de configuration ci-dessus, celle du Raspi)
AMBEServ : 2460 (dans l'exemple de configuration ci-dessus, port du Raspi)

Ne pas oublier de valider les modifications en cliquant sur SUBMIT...

 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-20

 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-21

 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-22

 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-23

 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-24

 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Raspi-25

Voici la vidéo en DMR mais en enregistrement aérien... autant dire que la qualité de la retransmission
n'est pas extraordinaire... Mais cela vous montre que cela fonctionne. Amusant d'écouter car je suis
manifestement tombé au bon moment pour enregistrer :



Le prochain tutoriel à venir traitera d'une image quasiment prête à l'emploi qui ne nécessitera pas la connexion à un écran HDMI,
Linux étant déjà configuré.

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
F5PBG
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

 Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire Empty Re: Clé USB DVstick 30 de DVMEGA en serveur sur Raspberry Pi : Configuration et matériel nécessaire

Message  F5PBG 1/1/2024, 19:42

Des liens sont "un peu" morts dans mon tutoriel mais
heureusement il reste les images de carte SD...



Les images se trouve ici

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
F5PBG
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
