FT2000 Yeasu : Panne / Défaut de fonctionnement du volume

F5PBG Jeu 3 Mai 2018 - 22:56

Symptôme :

En commande locale à partir de la face avant à partir du bouton de volume :
. De façon aléatoire, le volume ne descend plus au minimum.
. Le volume change parfois de niveau seul sans intervention.
. Le volume finit pas ne plus descendre au minimum et ne plus monter au maximum.

En télécommande via Ham Radio Deluxe : Fonctionnement correct
sauf si position du volume de la face avant dans une position provoquant des instabilités de volume générant des commandes aléatoires.

En résumé, le potentiomètre est défectueux.
J'ai été contacté par un radioamateur ayant eu ce phénomène et je rencontre moi-même le phénomène.
C'est donc une panne relativement courante finalement...

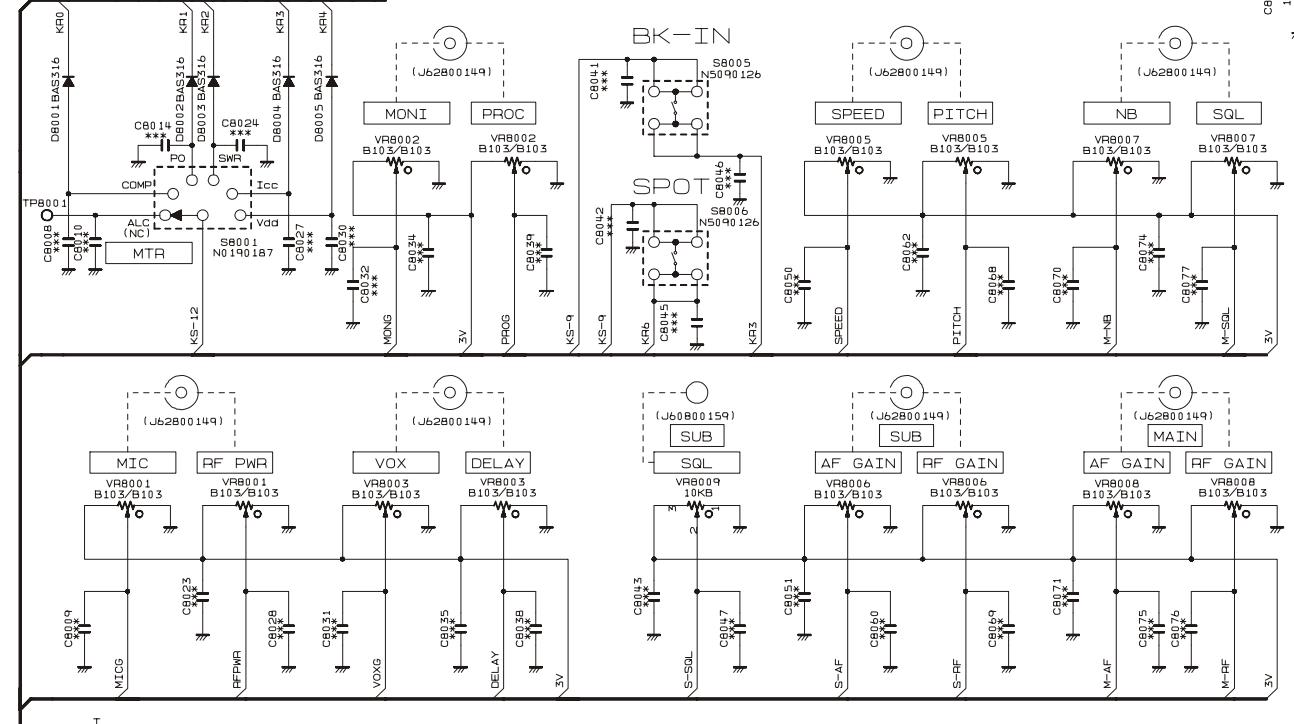

Voici la partie du schéma concerné (page 187/220 du manuel de service)
Référence du potentiomètre en avarie (page 192/220 du manuel de service) :
VR8008 - MFR'S Desig : RH96D190 30F B103 RY8151 - Vxstd P/N : J62800149
A noter que VR8001 à 8007 ont la même référence...

FT2000 Yeasu : Panne / Défaut de fonctionnement du volume Schema

En recherchant les références dans Google ou eBay, notamment "J62800149", vous trouverez des revendeurs sur eBay :

. Vendeur palacemuseum : Cliquer ici
Désignation de l'article : NEW Yaesu Yaesu J62800149 POT. part 1ea for FT-2000 FT-2000D

. Vendeur best-seller-com : Cliquer ici
Désignation de l'article : Yaesu, FT-2000D Pot (Original) J62800149(27) vertex standa,horizon,yaesu,ft2000d

. Vendeur Sardif : Cliquer ici
Désignation de l'article : YAESU J62800149 POTENTIOMETRE RH96D190 30F B103 RY8151
Le prix est moins cher mais les frais de port sont élevés...

Concernant le démontage, je n'ai aucune photographie et je n'en ai pas trouvé sur INTERNET.
Je réaliserai des photographies le jour où je réaliserai le changement mais pour ma part, j'attends le dysfonctionnement total du potentiomètre
dans la mesure où j'utilise la télécommande du volume via Ham Radio Deluxe.

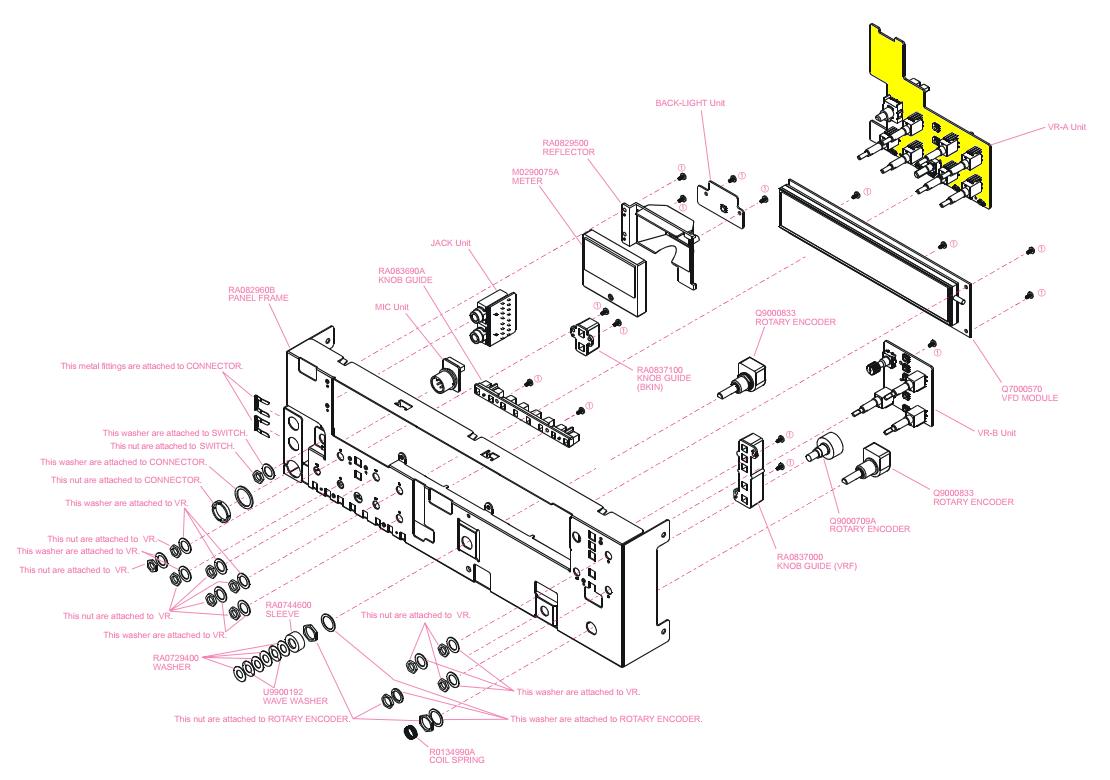

En attendant, voici les plans de montage :

FT2000 Yeasu : Panne / Défaut de fonctionnement du volume Face-avant

FT2000 Yeasu : Panne / Défaut de fonctionnement du volume Face-avant-et-vr-a-unit

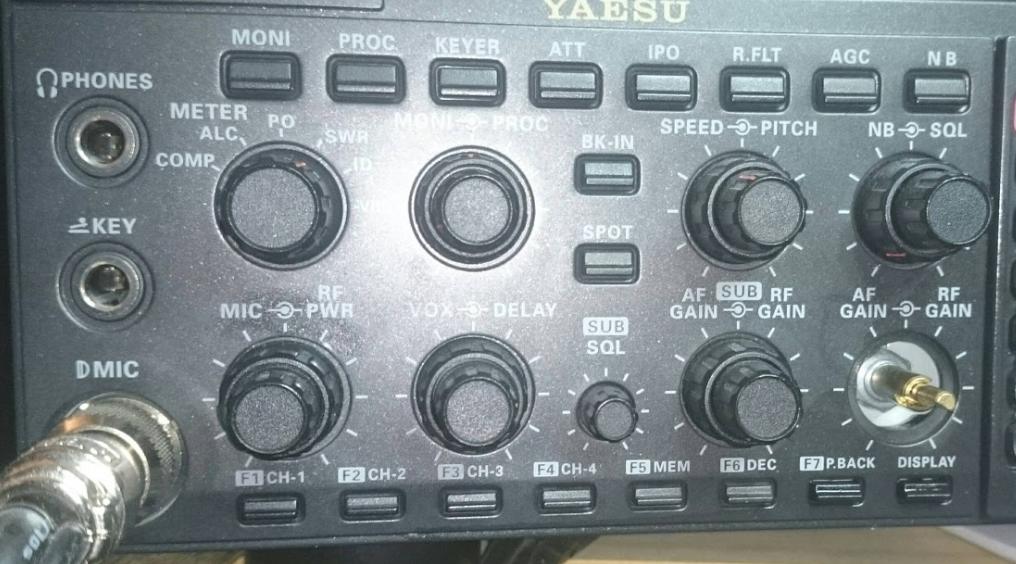

Concernant les boutons, ils sont montés en force, il faut tirer dessus pour les sortir. Voici l'exemple du bouton du volume :

FT2000 Yeasu : Panne / Défaut de fonctionnement du volume Image-face-avant

La carte VR-A Unit est sans doute tenue en place par les écrous des potentiomètres.
Peut-être que les écrous sont accessibles via la face avant, avec une pince spéciale, certes...

Si c'est le cas, il y aura moins de démontage, dans le cas contraire, bon courage :
Attention, le bouton du vernier des VFO ont une vis de blocage cachée sous le plastique antidérapant.

Il faudra faire également très attention aux nappes de liaison vers la face avant.
Yaesu ne commercialise pas a priori les nappes à l'unité...

A noter que je n'ai pas parlé de bombe Kontact KF (à proscrire totalement des potentiomètres cf. mon article sur le sujet)
mais les miracles n'existent pas...
Wink
