Amplificateur HF : Bien regarder les caractéristiques des composants (tube ou transistor de puissance) avant l'achat
Suite à écoute sur une bande radioamateur et constatation d'un spectre radioélectrique pas très respectueux des utilisateurs proches

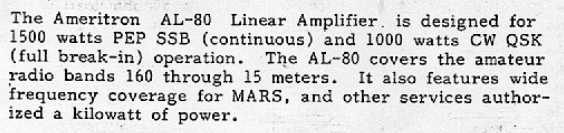

de la fréquence d'émission de l'amplificateur considéré, à savoir ici un AMERITRON AL80 dont j'ai trouvé la documentation d'utilisation
sans doute ancienne dans lequel il est écrit ceci :
mais manifestement sur le site officiel nous pouvons lire de nos jours, ce qui est un peu plus cohérent avec les possibilités du tube 3-500Z :

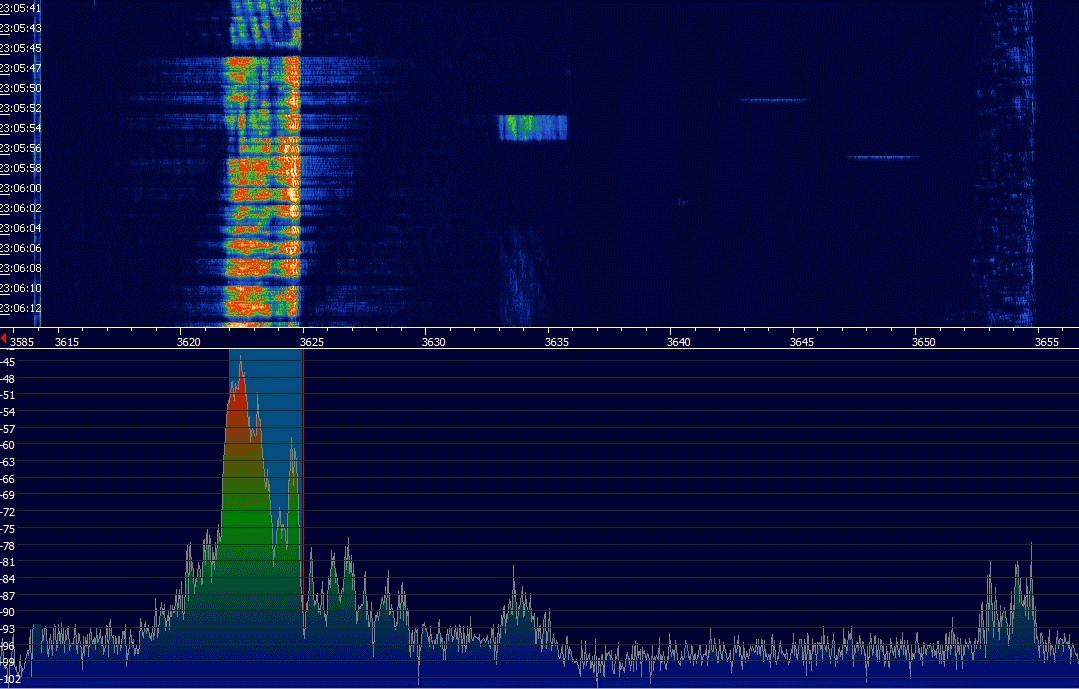

Voici le "superbe" spectre radioélectrique "ham'spirit" en question :

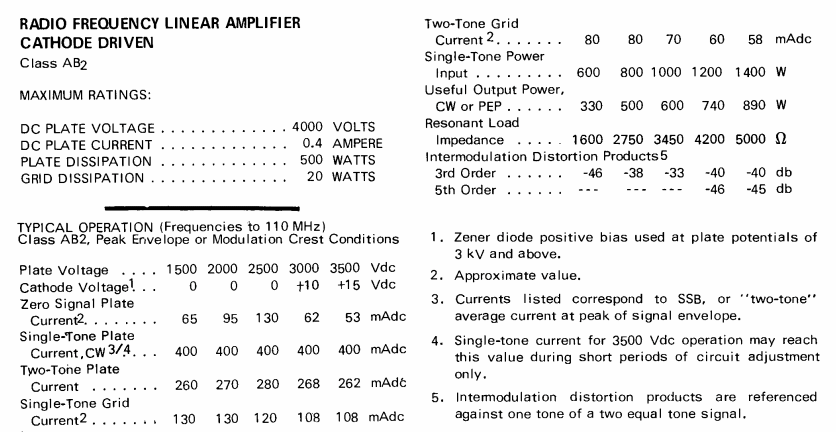

j'ai regardé donc les caractéristiques du tube 3-500Z dont voici un extrait :
La puissance normale d'utilisation PEP est de 890W. Le courant plaque annoncée par l'utilisateur de l'amplificateur du possesseur
de ce spectre "abomiffreux" était proche de 0.8A... La tension plaque de cette amplificateur est de 2700V d'après la documentation
de l'utilisateur. Cette valeur de 0.8A est clairement étonnante...
Bref, l'amplificateur est donc donné pour 1000W PEP. La tension plaque étant de 2700V, cela donne un courant plaque de 1000/2700 = 370 mA.
Nous sommes donc proche de la valeur maxi du tube de 400 mA. Au niveau de la puissance, nous sommes au-dessus de la valeur nominale
de 110 Watts.
En résumé, l'amplificateur utilise le tube dans ses caractéristiques maximales et, vu le spectre, dans la partie non-linéaire
de ses caractéristiques. La personne annonçait d'ailleurs à demi-mot être proche de 1 KW PEP...
Pour résoudre ce problème d'élargissement du spectre, une solution simple existe : Utiliser l'amplificateur loin de ses possibilités maximales
et dans le cas ci-dessus, respecter la réglementation française dont la puissance autorisée est de 500 Watts PEP...
Sinon, le site de DC9DZ permet de voir l'évolution des IMD en fonction de la puissance max de l'amplificateur. Par exemple http://www.dc9dz.de/en/katana7k.html :
- 33 dB @ 100% de puissance max de l'ampli
- 37 dB @ 50% de puissance max de l'ampli Amélioration de 4 dB par rapport à la puissance max
- 43 dB @ 25% de puissance max de l'ampli Amélioration de 10 dB par rapport à la puissance max
En plus de cet amélioration en dB, la puissance de sortie étant inférieure de 3 dB (50%) ou 6 dB (25%), les gènes occasionnées
seront potentiellement encore plus réduites.
de la fréquence d'émission de l'amplificateur considéré, à savoir ici un AMERITRON AL80 dont j'ai trouvé la documentation d'utilisation
sans doute ancienne dans lequel il est écrit ceci :
mais manifestement sur le site officiel nous pouvons lire de nos jours, ce qui est un peu plus cohérent avec les possibilités du tube 3-500Z :
You get up to a full kilowatt PEP output from a whisper quiet desktop linear. Its a compact 8.5" x 15.5" x 14.5" and plugs into your nearest 120VAC outlet. Covers all bands 160-15 meters, including WARC and MARS (user modified for 10/12 meters with license). You get up to 1000 watts output on SSB, 800 watts output on CW, 500 watts output on RTTY, an extra heavy duty power supply, genuine 3-500 tube, nearly 70% efficiency, tuned input, Pi/Pi-L output, inrush current protection, multi-voltage transformer, dual Cross-Needle meters, QSK compatibility, Two Year Warranty, Made in USA, plus much more.
Voici le "superbe" spectre radioélectrique "ham'spirit" en question :
j'ai regardé donc les caractéristiques du tube 3-500Z dont voici un extrait :
La puissance normale d'utilisation PEP est de 890W. Le courant plaque annoncée par l'utilisateur de l'amplificateur du possesseur
de ce spectre "abomiffreux" était proche de 0.8A... La tension plaque de cette amplificateur est de 2700V d'après la documentation
de l'utilisateur. Cette valeur de 0.8A est clairement étonnante...
Bref, l'amplificateur est donc donné pour 1000W PEP. La tension plaque étant de 2700V, cela donne un courant plaque de 1000/2700 = 370 mA.
Nous sommes donc proche de la valeur maxi du tube de 400 mA. Au niveau de la puissance, nous sommes au-dessus de la valeur nominale
de 110 Watts.
En résumé, l'amplificateur utilise le tube dans ses caractéristiques maximales et, vu le spectre, dans la partie non-linéaire
de ses caractéristiques. La personne annonçait d'ailleurs à demi-mot être proche de 1 KW PEP...
Pour résoudre ce problème d'élargissement du spectre, une solution simple existe : Utiliser l'amplificateur loin de ses possibilités maximales
et dans le cas ci-dessus, respecter la réglementation française dont la puissance autorisée est de 500 Watts PEP...
Sinon, le site de DC9DZ permet de voir l'évolution des IMD en fonction de la puissance max de l'amplificateur. Par exemple http://www.dc9dz.de/en/katana7k.html :
- 33 dB @ 100% de puissance max de l'ampli
- 37 dB @ 50% de puissance max de l'ampli Amélioration de 4 dB par rapport à la puissance max
- 43 dB @ 25% de puissance max de l'ampli Amélioration de 10 dB par rapport à la puissance max
En plus de cet amélioration en dB, la puissance de sortie étant inférieure de 3 dB (50%) ou 6 dB (25%), les gènes occasionnées
seront potentiellement encore plus réduites.
