CTCSS : Montage sur poste radioamateur ancien - Module CTCSS paramétrable (émission)

Aller en bas

CTCSS : Montage sur poste radioamateur ancien - Module CTCSS paramétrable (émission) Empty CTCSS : Montage sur poste radioamateur ancien - Module CTCSS paramétrable (émission)

Message  F5PBG 29/6/2017, 01:24

Parmi tous les montages existants, celui qui me parait le plus simple à réaliser à faible coût
reste ce petit montage à Arduino Uno / Nano avec quelques composants autour :

Cliquer ici

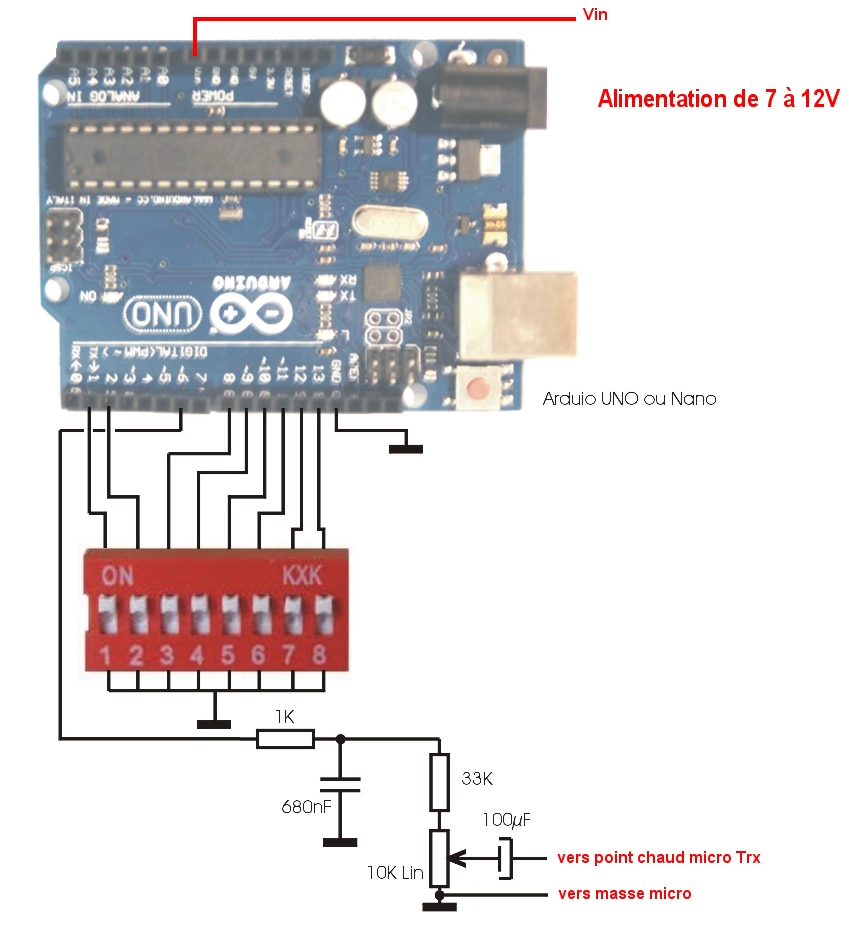

Le montage est à adapter au poste considéré comme par exemple :

CTCSS : Montage sur poste radioamateur ancien - Module CTCSS paramétrable (émission) Mods-ctcss

Le condensateur de liaison de 100 µF me paraît élevé.
Les valeurs du pont de résistances de sortie seront peut-être à adapter.
Alimentation par le connecteur ou via l'entrée Vin :
Attention à ne relier qu'une fois la masse pour éviter de réaliser des boucles de masse...


Sinon, il existe aussi cette platine à base d'un PIC, prête à l'emploi mais plus onéreuse évidemment :
Cliquer ici
(ref. titre ebay : CTCSS Codeur Kit-Crystal controlled - 47 tons)

Me contacter en cas de lien mort

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
