FT757 Yaesu : Réception et émission étroites / étriquées - Perte de puissance (Phénomène transitoire ou permanent)
Symptômes sur Yaesu FT757 :
. Réception et émission étroites / étriquées ;
. Perte de puissance ;
. Phénomène transitoire ou permanent ;
. Phénomène rencontré qu'en mode LSB.
Origine probable : Décalage de la 2ème fréquence de l'oscillateur local (2nd OL)

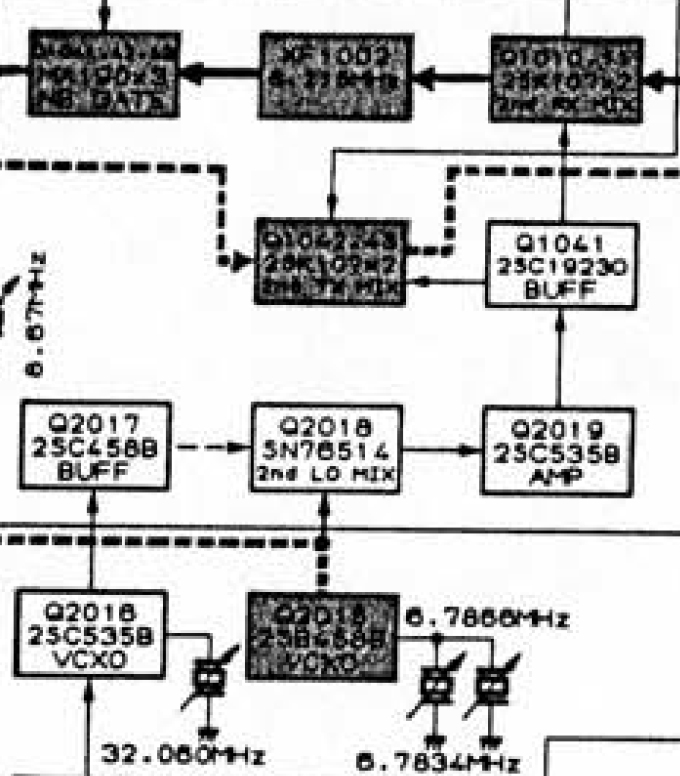

Synoptique : Partie VCXO 6.7 MHz commune à la réception et à l'émission :

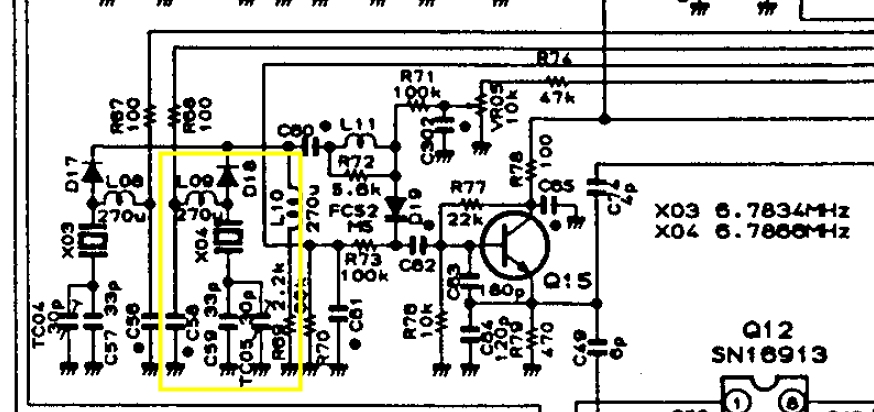

Schéma :
Panne probable :
Quartz X04 en avarie,
condensateur ajustable TC05 en avarie,
soudure sèche dans cette région du circuit.

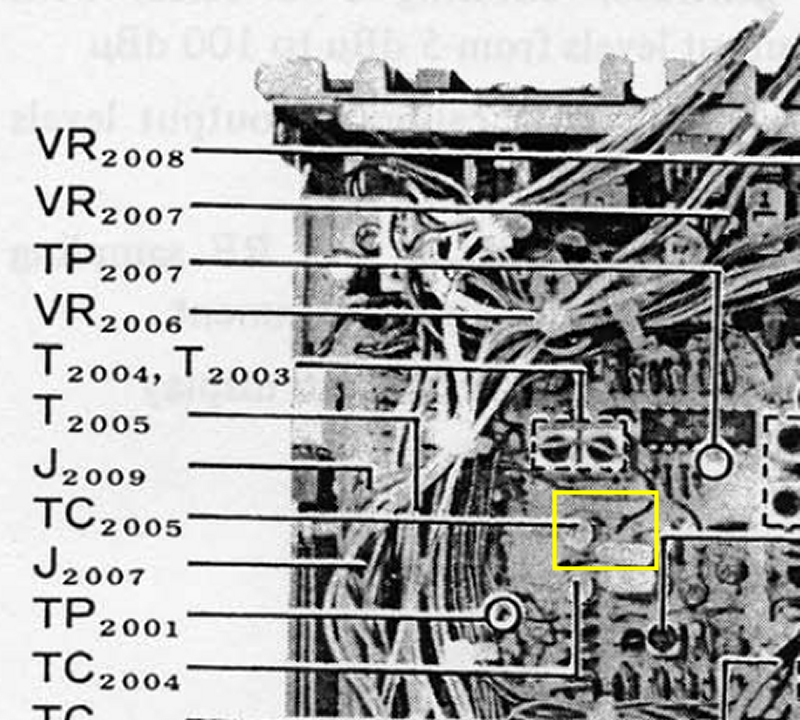

Implantation sur la platine supérieure du FT757 :
En image réelle :
Si le quartz est concerné, la panne sera progressive en fonction de la température du poste.
Une bombe "KF GIVRANT" permettra de confirmer le phénomène si le phénomène s'accentue, s'atténue lors de projection de produit réfrigérant sur le corps du quartz.
Si le condensateur ajustable (CV) est concerné, une modification de sa position fera souvent disparaître le phénomène qui reviendra par la suite.
Parfois, de nombreux aller-retour du curseur du CV permettent de faire disparaître la panne. La bombe "Kontact KF" restera évidemment sans effet.
Si une soudure sèche est à l'origine de la panne, une projection de produit réfrigérant "KF Givrant" devrait provoquer l'apparition/la disparition du symptôme.
Dans ce dernier cas, refaire les soudures au niveau de la platine.

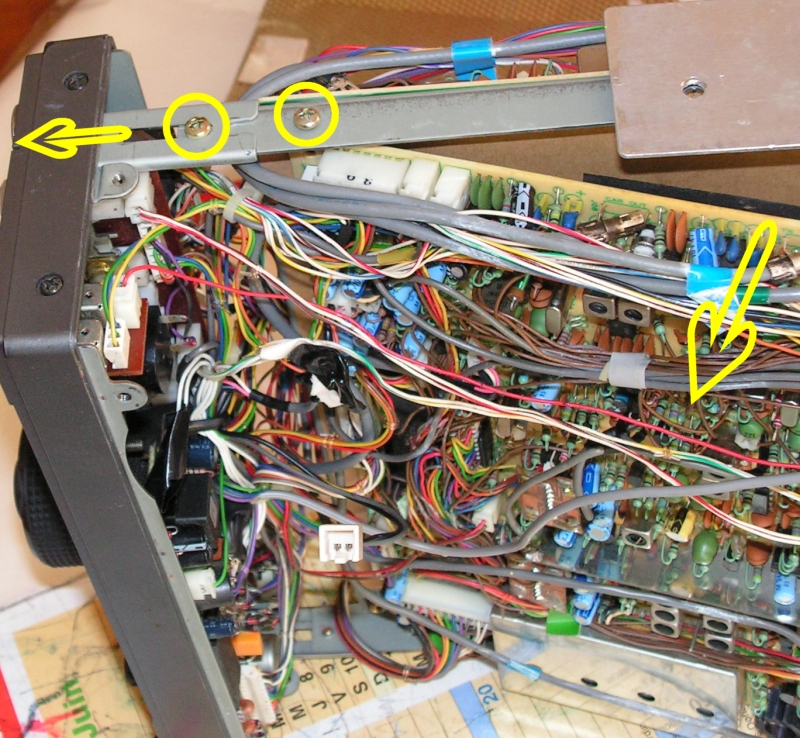

Voici ci-dessous une dernière photographie vous montrant comment soulever la platine sans débrancher aucun fil, hormis celui reliant le haut-parleur bien évidemment...
Il faudra dévisser légèrement les deux vis de part et d'autre de la façade. La façade pourra alors avancer et permettra de reculer la platine pour la désengager de l'arrière
du poste, afin de pouvoir ensuite la soulever de l'ordre de 30°, ce qui permettra d'atteindre les soudures de l'endroit supposé de la panne. Il aura fallu au préalable,
enlever les vis, voire un mini-connecteur coaxial ou deux, maintenant en place la platine supérieure du FT757.
Faire très attention, les mini-coaxiaux sont fragiles, les fils de connexion également. Au remontage, faire également attention à ne pas pincer les fils en refermant le poste, au niveau des fils vers l'arrière. Si cette panne n'apparaît que "poste froid", réfléchir à deux fois avant de se lancer dans un dépannage dans la mesure où une sur-panne est toujours possible...
. Réception et émission étroites / étriquées ;
. Perte de puissance ;
. Phénomène transitoire ou permanent ;
. Phénomène rencontré qu'en mode LSB.
Origine probable : Décalage de la 2ème fréquence de l'oscillateur local (2nd OL)
Synoptique : Partie VCXO 6.7 MHz commune à la réception et à l'émission :
Schéma :
Panne probable :
Quartz X04 en avarie,
condensateur ajustable TC05 en avarie,
soudure sèche dans cette région du circuit.
Implantation sur la platine supérieure du FT757 :
En image réelle :
Si le quartz est concerné, la panne sera progressive en fonction de la température du poste.
Une bombe "KF GIVRANT" permettra de confirmer le phénomène si le phénomène s'accentue, s'atténue lors de projection de produit réfrigérant sur le corps du quartz.
Si le condensateur ajustable (CV) est concerné, une modification de sa position fera souvent disparaître le phénomène qui reviendra par la suite.
Parfois, de nombreux aller-retour du curseur du CV permettent de faire disparaître la panne. La bombe "Kontact KF" restera évidemment sans effet.
Si une soudure sèche est à l'origine de la panne, une projection de produit réfrigérant "KF Givrant" devrait provoquer l'apparition/la disparition du symptôme.
Dans ce dernier cas, refaire les soudures au niveau de la platine.
Voici ci-dessous une dernière photographie vous montrant comment soulever la platine sans débrancher aucun fil, hormis celui reliant le haut-parleur bien évidemment...
Il faudra dévisser légèrement les deux vis de part et d'autre de la façade. La façade pourra alors avancer et permettra de reculer la platine pour la désengager de l'arrière
du poste, afin de pouvoir ensuite la soulever de l'ordre de 30°, ce qui permettra d'atteindre les soudures de l'endroit supposé de la panne. Il aura fallu au préalable,
enlever les vis, voire un mini-connecteur coaxial ou deux, maintenant en place la platine supérieure du FT757.
Faire très attention, les mini-coaxiaux sont fragiles, les fils de connexion également. Au remontage, faire également attention à ne pas pincer les fils en refermant le poste, au niveau des fils vers l'arrière. Si cette panne n'apparaît que "poste froid", réfléchir à deux fois avant de se lancer dans un dépannage dans la mesure où une sur-panne est toujours possible...
