S-mètre : 3 ou 6 dB pour un point ... La théorie et la pratique
L'étalonnage du S-mètre de nos émetteurs HF est consultable notamment sur le wiki
Cliquer ici
En résumé, un point S-mètre en dessous de S9 correspondrait à 6 dB (rapport de 4 en puissance).
Mais certains radioamateurs ont constaté sur les postes ICOM que ce n'était pas le cas.
Un point s-mètre correspondrait en fait à 3 dB.
Moralité, se méfier des Wiki et des vidéos YouTube...
En d'autres terme, pour gagner un point s-mètre en dessous de S9, il suffirait donc de doubler la puissance et non la multiplier par 4...
Regardons de plus près les manuels de service des postes radioamateurs ( cf. http://www.mods.dk )
Sur l'IC7600 et l'IC7700 notamment, nous sommes certains que les reports S9 et S9+60 sont corrects si nous suivons la procédure de la documentation de maintenance ou si le constructeur a réalisé correctement l'étalonnage. Pour les autres valeurs, c'est une autre histoire :
Sur Yaesu FT2000, FTdx3000, FTdx9000, la procédure d'étalonnage est différente :

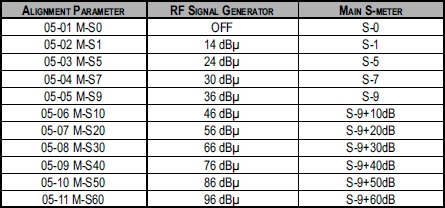

Le tableau du manuel de service du FTdx5000 diffère de 2 dBµ pour S1.
Possible qu'il s'agisse d'une coquille :
Les réglages sont réalisés d'origine sur filtre R.FLT 3 kHz et pour Yaesu "préampli 1" en fonction (Je n'ai pas l'info chez ICOM), sur la fréquence 14 MHz.
A noter néanmoins que sur l' IC7000, après vérification personnel, c'est sans appel, le bon rapport S-mètre est réalisé PREAMP en fonction.
Sur ICOM, à défaut de pouvoir faire de mesure, difficile de savoir comment est étalonné le S-mètre de S0 à S9 mais la constatation des 3 dB au lieu de 6 ayant été réalisée par F6AXN, aucun doute possible...
Par contre chez Yeasu, nous constatons qu'entre S1 et S9, un point S-mètre correspond bien à un delta de 3dBµ
Petit rappel sur le dBµV (dB microvolt)
dBuV ou dBµV = deciBel microVolt
dBuV = 20 Log (uV)
Cette unité a une relation directe avec le dBm :
dBm = dBuV - 107
Vous constaterez donc dans le tableau de Yaesu que un point au S-mètre est en effet réglé de telle sorte que cela représente un delta 3 dBm soit un rapport de puissance de 2.
Pour ceux qui ne veulent pas faire de calcul :
http://www.temcom.com/pages/dBCalc_fr.html
Chez Yaesu, l'étalonnage est donc similaire aux constatations réalisées par F6AXN sur ICOM :
Le S-mètre de S9 à S9+60 est correctement étalonné.
Un point S-mètre dans la plage S1 à S9 correspond à un delta de 3 dB.
A noter que il faut 2dB de plus chez Yaesu pour atteindre S9 (par rapport à ICOM).
ICOM étalonne à la valeur définie à l'origine par W2BSR et diffusé par l' ARRL.
En résumé, le S-mètre est plus "radin" en dessous de S9 mais il gigote d'avantage...
Cette erreur peut être corrigée chez Yaesu (FT950 à FTdx9000) en réalisant un étalonnage (via le menu caché du poste) car le réglage du S-mètre se réalise sur les valeurs S1-5-7-9.
Sur les Kenwood :
TS590 / TS990 : Trois réglages S1 / S9 et S9+60 comme sur ICOM.
S9 = -81 dBm soit 26 dBµ ... De mieux en mieux...
Le S-mètre de ces deux Kenwood est très généreux...
Cela fait tout de même 8 dB d'écart ( x9 ! )
Un autre point : Le S-mètre est étalonné sur 14 MHz, il serait intéressant de
savoir si l'étalonnage reste "acceptable" de 1.8 à 30 Mhz...
Il s'agit bien évidemment d'un détail vu que nous écoutons avant tout avec nos oreilles.
Cliquer ici
En résumé, un point S-mètre en dessous de S9 correspondrait à 6 dB (rapport de 4 en puissance).
Mais certains radioamateurs ont constaté sur les postes ICOM que ce n'était pas le cas.
Un point s-mètre correspondrait en fait à 3 dB.
Moralité, se méfier des Wiki et des vidéos YouTube...
En d'autres terme, pour gagner un point s-mètre en dessous de S9, il suffirait donc de doubler la puissance et non la multiplier par 4...
Regardons de plus près les manuels de service des postes radioamateurs ( cf. http://www.mods.dk )
Sur l'IC7600 et l'IC7700 notamment, nous sommes certains que les reports S9 et S9+60 sont corrects si nous suivons la procédure de la documentation de maintenance ou si le constructeur a réalisé correctement l'étalonnage. Pour les autres valeurs, c'est une autre histoire :
Sur Yaesu FT2000, FTdx3000, FTdx9000, la procédure d'étalonnage est différente :
Le tableau du manuel de service du FTdx5000 diffère de 2 dBµ pour S1.
Possible qu'il s'agisse d'une coquille :
Les réglages sont réalisés d'origine sur filtre R.FLT 3 kHz et pour Yaesu "préampli 1" en fonction (Je n'ai pas l'info chez ICOM), sur la fréquence 14 MHz.
A noter néanmoins que sur l' IC7000, après vérification personnel, c'est sans appel, le bon rapport S-mètre est réalisé PREAMP en fonction.
Sur ICOM, à défaut de pouvoir faire de mesure, difficile de savoir comment est étalonné le S-mètre de S0 à S9 mais la constatation des 3 dB au lieu de 6 ayant été réalisée par F6AXN, aucun doute possible...
Par contre chez Yeasu, nous constatons qu'entre S1 et S9, un point S-mètre correspond bien à un delta de 3dBµ
Petit rappel sur le dBµV (dB microvolt)
dBuV ou dBµV = deciBel microVolt
dBuV = 20 Log (uV)
Cette unité a une relation directe avec le dBm :
dBm = dBuV - 107
Vous constaterez donc dans le tableau de Yaesu que un point au S-mètre est en effet réglé de telle sorte que cela représente un delta 3 dBm soit un rapport de puissance de 2.
Pour ceux qui ne veulent pas faire de calcul :
http://www.temcom.com/pages/dBCalc_fr.html
Chez Yaesu, l'étalonnage est donc similaire aux constatations réalisées par F6AXN sur ICOM :
Le S-mètre de S9 à S9+60 est correctement étalonné.
Un point S-mètre dans la plage S1 à S9 correspond à un delta de 3 dB.
A noter que il faut 2dB de plus chez Yaesu pour atteindre S9 (par rapport à ICOM).
ICOM étalonne à la valeur définie à l'origine par W2BSR et diffusé par l' ARRL.
En résumé, le S-mètre est plus "radin" en dessous de S9 mais il gigote d'avantage...
Cette erreur peut être corrigée chez Yaesu (FT950 à FTdx9000) en réalisant un étalonnage (via le menu caché du poste) car le réglage du S-mètre se réalise sur les valeurs S1-5-7-9.
Sur les Kenwood :
TS590 / TS990 : Trois réglages S1 / S9 et S9+60 comme sur ICOM.
S9 = -81 dBm soit 26 dBµ ... De mieux en mieux...
Le S-mètre de ces deux Kenwood est très généreux...
Cela fait tout de même 8 dB d'écart ( x9 ! )
Un autre point : Le S-mètre est étalonné sur 14 MHz, il serait intéressant de
savoir si l'étalonnage reste "acceptable" de 1.8 à 30 Mhz...
Il s'agit bien évidemment d'un détail vu que nous écoutons avant tout avec nos oreilles.
Dernière édition par F5PBG le 6/12/2022, 07:37, édité 2 fois
Re: S-mètre : 3 ou 6 dB pour un point ... La théorie et la pratique
Voici les mesures réalisées par un radioamateur sur son ICOM IC7700 :
S9 : -73 dBm (50µV)
S9 : -73 dBm (50µV)
S8 = S9 - 3 dBm
S7 = S8 - 3 dBm
S6 = S7 - 3 dBm
S5 = S6 - 1.5 dBm
S4 = S5 - 1.5 dBm
Dernière édition par F5PBG le 10/7/2020, 00:20, édité 1 fois
Le cas du FT817 : Réglage du s-mètre
Constatant qu'un de mes correspondants donnait des rapports bien plus faibles
que ce qu'il recevait avec son Yaesu FT817, je viens de regarder l'étalonnage
du s-mètre disponible page 19/102 du manuel de service, à savoir :
Voici ce que nous pouvons en déduire :
Etalonnage réalisé en position Atténuateur OFF et IPO OFF.
La position IPO correspond à la suppression d'un étage de préamplification avant le mélangeur.
Ainsi si vous êtes sur IPO OFF, le report donné sera de l'ordre de 10 dB de moins que la valeur
correspondant à l'étalonnage du FT817.
Réglage du S9 à 39 dBµ (dB microvolt) soit sous 50 ohms : -68 dBm (cf. cliquer ici )
S9 est en principe réglé pour -73 dBm en HF.
Cela fait donc 5 dB de différence.
Rappelons-nous que nos revendeurs ICOM/Kenwood/Yaesu ont généralement retenu 3 dB par point S en dessous de 9.
En admettant que cela soit le cas du FT817 (Je n'ai pas la possibilité de le vérifier dans le manuel de service
le S-mètre étant réglé par extrapolation de deux valeurs de réglage) alors par exemple :
ATT OFF et IPO OFF :
S9 sur ICOM correspond à légèrement plus de S7 sur FT817
S9 sur FT817 correspond à S9+5dB sur ICOM
ATT OFF et IPO ON :
S9 sur ICOM correspond sans doute à environ S4 sur FT817
S9 sur FT817 correspond sans doute à environ S9+15dB sur ICOM
Finalement le plus étonnant est que pour une même marque, ici Yaesu, la référence S9 n'est pas la même.
Cela arrive parfois lorsque les postes sont de génération très différentes mais là...
La conclusion : Il est peut-être judicieux de se poser des questions lorsque nous constatons
des différences importantes systématiques de rapports radio émis et reçus. Cela indique
potentiellement que le s-mètre n'est pas étalonné correctement et que finalement, cela ne
sert pas à grand chose de donner un rapport à un correspondant sans tenir compte d'une
correction éventuelle.
Maintenant, en cas de rapports élevés reçus sur le poste et de rapports faibles obtenus en retour,
il se peut aussi que l'antenne ait pour modèle équivalent une... fourchette.
Cela me rappelle la fameuse "antenne miracle dont l'article que j'ai eu l'occasion de lire
quelques années auparavant, aurait pu sortir un 1er avril...
Bonne méditation... ou pas...
que ce qu'il recevait avec son Yaesu FT817, je viens de regarder l'étalonnage
du s-mètre disponible page 19/102 du manuel de service, à savoir :
Voici ce que nous pouvons en déduire :
Etalonnage réalisé en position Atténuateur OFF et IPO OFF.
La position IPO correspond à la suppression d'un étage de préamplification avant le mélangeur.
Ainsi si vous êtes sur IPO OFF, le report donné sera de l'ordre de 10 dB de moins que la valeur
correspondant à l'étalonnage du FT817.
Réglage du S9 à 39 dBµ (dB microvolt) soit sous 50 ohms : -68 dBm (cf. cliquer ici )
S9 est en principe réglé pour -73 dBm en HF.
Cela fait donc 5 dB de différence.
Rappelons-nous que nos revendeurs ICOM/Kenwood/Yaesu ont généralement retenu 3 dB par point S en dessous de 9.
En admettant que cela soit le cas du FT817 (Je n'ai pas la possibilité de le vérifier dans le manuel de service
le S-mètre étant réglé par extrapolation de deux valeurs de réglage) alors par exemple :
ATT OFF et IPO OFF :
S9 sur ICOM correspond à légèrement plus de S7 sur FT817
S9 sur FT817 correspond à S9+5dB sur ICOM
ATT OFF et IPO ON :
S9 sur ICOM correspond sans doute à environ S4 sur FT817
S9 sur FT817 correspond sans doute à environ S9+15dB sur ICOM
Finalement le plus étonnant est que pour une même marque, ici Yaesu, la référence S9 n'est pas la même.
Cela arrive parfois lorsque les postes sont de génération très différentes mais là...
La conclusion : Il est peut-être judicieux de se poser des questions lorsque nous constatons
des différences importantes systématiques de rapports radio émis et reçus. Cela indique
potentiellement que le s-mètre n'est pas étalonné correctement et que finalement, cela ne
sert pas à grand chose de donner un rapport à un correspondant sans tenir compte d'une
correction éventuelle.
Maintenant, en cas de rapports élevés reçus sur le poste et de rapports faibles obtenus en retour,
il se peut aussi que l'antenne ait pour modèle équivalent une... fourchette.
Cela me rappelle la fameuse "antenne miracle dont l'article que j'ai eu l'occasion de lire
quelques années auparavant, aurait pu sortir un 1er avril...
Bonne méditation... ou pas...
Re: S-mètre : 3 ou 6 dB pour un point ... La théorie et la pratique
Se Méfier des vidéos YouTube présentées comme des cours...
