Télécommander son FT2000 en Bluetooth
Avantages de télécommander le FT2000 en bluetooth :
. Isolement galvanique de la liaison entre l'ordinateur et l'émetteur-récepteur :
Aucun risque de destruction de la liaison RS232 de l'émetteur, liaison indispensable à la mise à jour du poste.
. Aucun problème de compatibilité avec les systèmes d'exploitation XP/Vista/Seven etc... contrairement aux interfaces USB/RS232.
. Pas de désactivation de la liaison en cas de présence de HF près de l'émetteur comme cela arrive parfois avec les interfaces USB/RS232.
. Télécommande de l'émetteur à distance possible (Pratique en cas d'écoute sur casque sans fil dans une autre pièce de votre habitation).

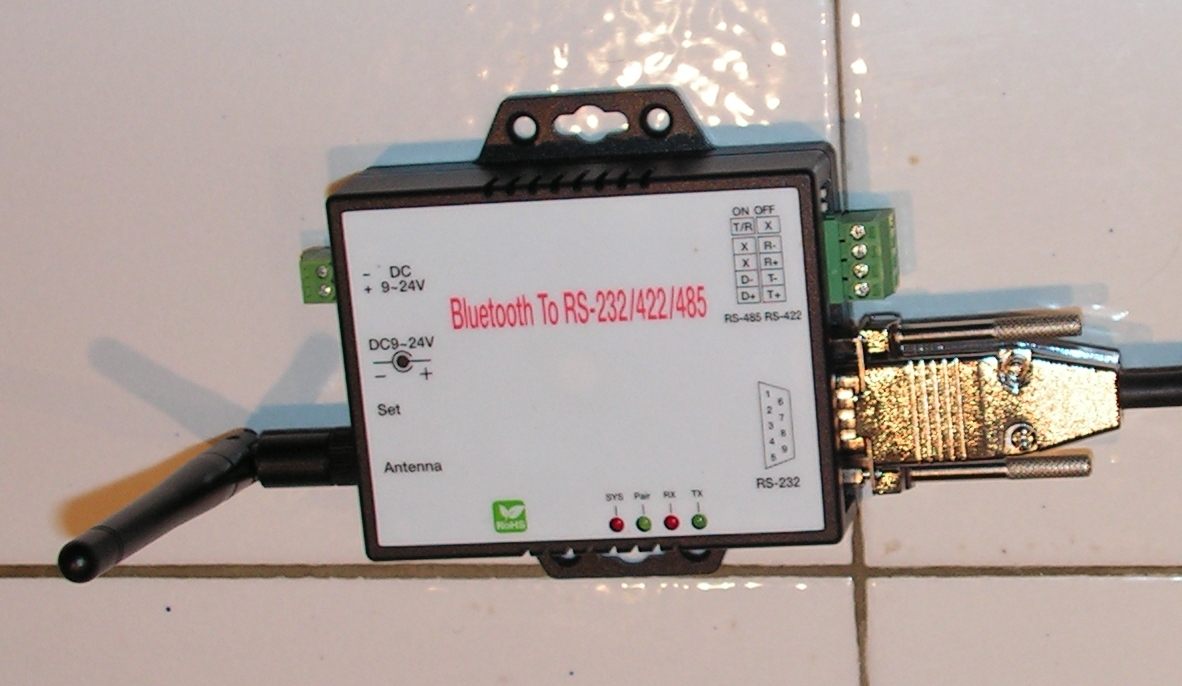

Interface RS232 <=> Bluetooth à brancher sur le port du FT2000 :
Caractéristiques de cette interface :
Transmetteur bluetooth RS-232/485/422 avec isolation 3000V Dexlan
Port série : RS-232 / 422 / 485
DB9 Femelle
Protection contre les surtensions
Vitesse : 1200 bps à 115.2 Kbps
Parité : Sans , paire , Impaire
8 bits de données
1 ou 2 bits de Stop
Flow Control : DTR / DSR ou sans
Signaux RS-232 : Rx , Tx , GND , RTS , CTS , DTR , DSR , DCD
Signaux RS-422 : Rx+ , Rx- , Tx+ , Tx- (Full-duplex)
Signaux RS-485 : Data+ , Data- (Half-duplex)
Isolement galvanique 3000V continu
Bluetooth - Class 1 & 2 - Portée 100 mètres max
Compatible avec Bluetooth v2.0 + EDR
Support Bluetooth Serial port profile(SPP)
2.4GHz – 2.483GHz
Operating Distance up to 100 Meters
Power : 9V à 24V CC / Consommation : 150mA sous 9V
Dimensions : Largeur : 90 mm - Profondeur : 65 mm - Hauteur : 27 mm
Poids : 200 g
Où trouver cette interface et à quel prix ?
Vous la trouverez sur différents sites en entrant sur http://www.google.fr les mots clés suivants :
interface rs232 bluetooth 3000V
et notamment sur http://www.priceminister.com/ qui assure une certaine sécurité dans les transactions financières.
Attention, le prix de cette interface est assez volatil... A une période, le prix de cette interface était de 80 euros.
Actuellement, le prix le plus couramment rencontré est de l'ordre de 110 euros.
Alimentation de l'interface :
. L'interface est vendue sans cordon d'alimentation
. Utiliser la sortie 12V à l'arrière du FT2000 pour alimenter l'interface.
La consommation de l'interface est inférieure à la valeur maxi que peut fournir la sortie 12V à l'arrière du FT2000.
. Le cordon de liaison est le même cordon que le cordon que l'on trouve sur la boite d'accord Yaesu FC700.
Réalisation du cordon DB9/DB9 entre l'interface et l'émetteur-récepteur FT 2000 :
La documentation du FT2000 et celle de l'interface vous permettra d'en déduire le schéma suivant :
Vous n'avez pas besoin de câbler les broches (7) et (8) de la prise avec Ham Radio Deluxe qui fonctionne très bien sans les signaux de contrôle. Ham Radio Deluxe est de loin le logiciel le plus fiable pour télécommander le FT2000 (Voir le sujet sur Ham Radio Deluxe pour connaître la version fiable du moment).

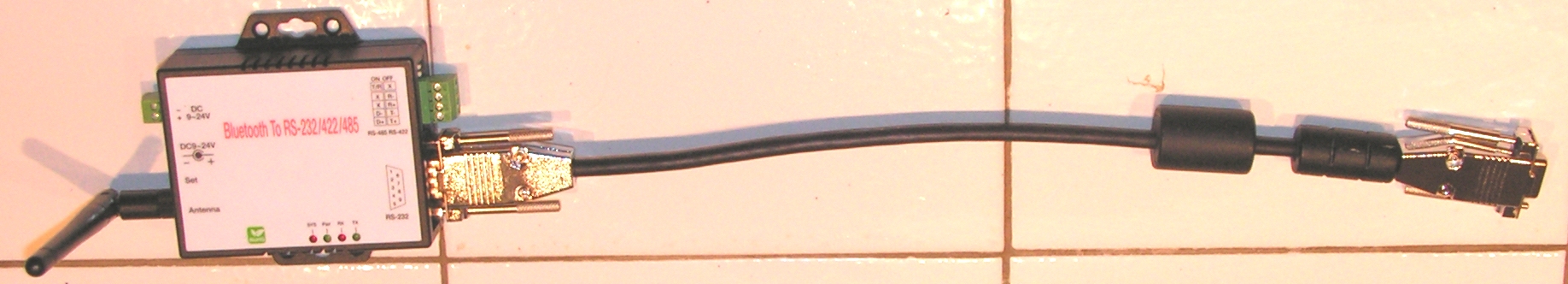

Pour réaliser votre cordon, utiliser par exemple du câble Ethernet Catégorie 6 blindé ainsi que des prises DB9 métalliques :

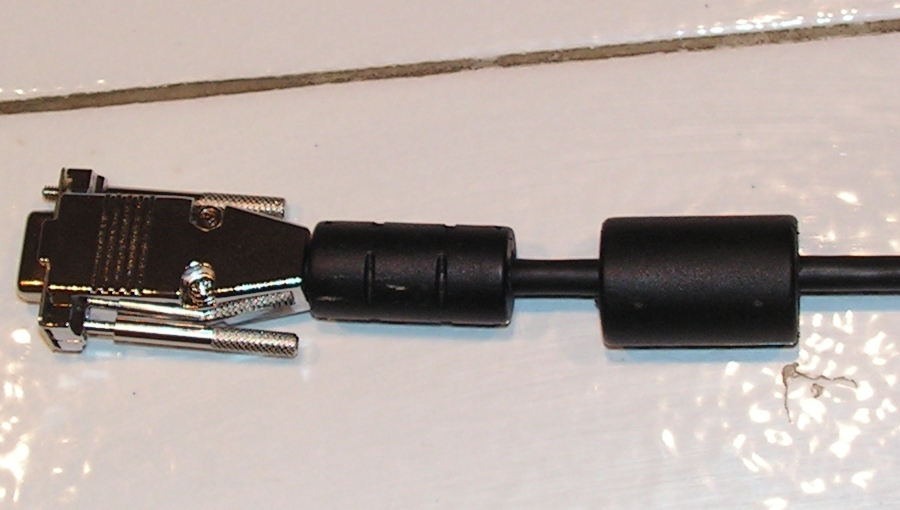

Penser à ajouter des ferrites pour stopper éventuellement la HF :
Il faudra régler les paramètres de l'interface au préalable.
Pour cela, vous aurez besoin d'une liaison série entre votre ordinateur et votre interface.
Le plus simple reste de connecter directement l'interface à un adaptateur USB-Série que l'on trouve un peu partout aux alentours de 15 euros.
Il faudra également régler les paramètres du menu du FT2000 :
028 Gene - CAT BPS : 384H
029 Gene - CAT TOT : 1000
030 Gene - CAT RTS : OFF
031 Gene - CAT IND : On
Votre PC devra soit disposer de la fonctionnalité Bluetooth, soit être doté d'un dongle Bluetooth (une dizaine d'euro).
Faire attention au moment de l'achat du dongle Bluetooth, prendre le dongle dont la portée est donné pour 100 mètres (théorique).
. Isolement galvanique de la liaison entre l'ordinateur et l'émetteur-récepteur :
Aucun risque de destruction de la liaison RS232 de l'émetteur, liaison indispensable à la mise à jour du poste.
. Aucun problème de compatibilité avec les systèmes d'exploitation XP/Vista/Seven etc... contrairement aux interfaces USB/RS232.
. Pas de désactivation de la liaison en cas de présence de HF près de l'émetteur comme cela arrive parfois avec les interfaces USB/RS232.
. Télécommande de l'émetteur à distance possible (Pratique en cas d'écoute sur casque sans fil dans une autre pièce de votre habitation).
Interface RS232 <=> Bluetooth à brancher sur le port du FT2000 :
Caractéristiques de cette interface :
Transmetteur bluetooth RS-232/485/422 avec isolation 3000V Dexlan
Port série : RS-232 / 422 / 485
DB9 Femelle
Protection contre les surtensions
Vitesse : 1200 bps à 115.2 Kbps
Parité : Sans , paire , Impaire
8 bits de données
1 ou 2 bits de Stop
Flow Control : DTR / DSR ou sans
Signaux RS-232 : Rx , Tx , GND , RTS , CTS , DTR , DSR , DCD
Signaux RS-422 : Rx+ , Rx- , Tx+ , Tx- (Full-duplex)
Signaux RS-485 : Data+ , Data- (Half-duplex)
Isolement galvanique 3000V continu
Bluetooth - Class 1 & 2 - Portée 100 mètres max
Compatible avec Bluetooth v2.0 + EDR
Support Bluetooth Serial port profile(SPP)
2.4GHz – 2.483GHz
Operating Distance up to 100 Meters
Power : 9V à 24V CC / Consommation : 150mA sous 9V
Dimensions : Largeur : 90 mm - Profondeur : 65 mm - Hauteur : 27 mm
Poids : 200 g
Où trouver cette interface et à quel prix ?
Vous la trouverez sur différents sites en entrant sur http://www.google.fr les mots clés suivants :
interface rs232 bluetooth 3000V
et notamment sur http://www.priceminister.com/ qui assure une certaine sécurité dans les transactions financières.
Attention, le prix de cette interface est assez volatil... A une période, le prix de cette interface était de 80 euros.
Actuellement, le prix le plus couramment rencontré est de l'ordre de 110 euros.
Alimentation de l'interface :
. L'interface est vendue sans cordon d'alimentation
. Utiliser la sortie 12V à l'arrière du FT2000 pour alimenter l'interface.
La consommation de l'interface est inférieure à la valeur maxi que peut fournir la sortie 12V à l'arrière du FT2000.
. Le cordon de liaison est le même cordon que le cordon que l'on trouve sur la boite d'accord Yaesu FC700.
Réalisation du cordon DB9/DB9 entre l'interface et l'émetteur-récepteur FT 2000 :
La documentation du FT2000 et celle de l'interface vous permettra d'en déduire le schéma suivant :
Vous n'avez pas besoin de câbler les broches (7) et (8) de la prise avec Ham Radio Deluxe qui fonctionne très bien sans les signaux de contrôle. Ham Radio Deluxe est de loin le logiciel le plus fiable pour télécommander le FT2000 (Voir le sujet sur Ham Radio Deluxe pour connaître la version fiable du moment).
Pour réaliser votre cordon, utiliser par exemple du câble Ethernet Catégorie 6 blindé ainsi que des prises DB9 métalliques :
Penser à ajouter des ferrites pour stopper éventuellement la HF :
Il faudra régler les paramètres de l'interface au préalable.
Pour cela, vous aurez besoin d'une liaison série entre votre ordinateur et votre interface.
Le plus simple reste de connecter directement l'interface à un adaptateur USB-Série que l'on trouve un peu partout aux alentours de 15 euros.
Il faudra également régler les paramètres du menu du FT2000 :
028 Gene - CAT BPS : 384H
029 Gene - CAT TOT : 1000
030 Gene - CAT RTS : OFF
031 Gene - CAT IND : On
Votre PC devra soit disposer de la fonctionnalité Bluetooth, soit être doté d'un dongle Bluetooth (une dizaine d'euro).
Faire attention au moment de l'achat du dongle Bluetooth, prendre le dongle dont la portée est donné pour 100 mètres (théorique).
Re: Télécommander son FT2000 en Bluetooth
Une application possible
Télécommande d'un FT2000 à partir d'une PSP
