FT757 : Modifier le déclenchement du ventilateur

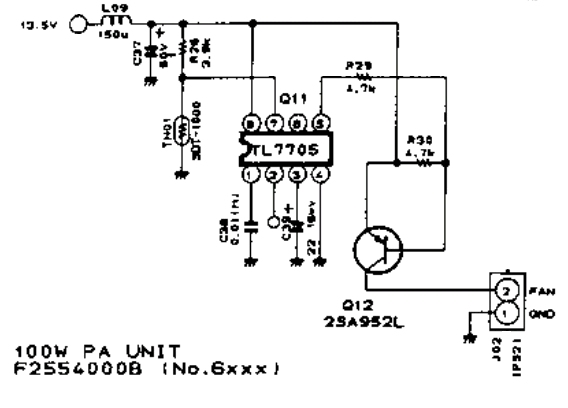

Voici la partie du schéma concernant le ventilateur du FT757 :
Tout se trouve bien sur la partie ampli, il suffit de suivre le fil du ventilateur. Il s'agit donc bien d'une thermistance qui se trouve dans le flux d'air.
Il ne reste plus qu'à étudier le fonctionnement exact du TL7705 cf. datasheet en copie.
Si vous regardez le schéma du fichier TL7705.pdf (cliquer ici), vous constaterez la présence d'un générateur de courant qui va donc charger le condensateur C39 pour générer un rampe de tension. C'est donc lui qui va te permettre de déterminer le temps de fonctionnement du ventilateur.
A vérifier si C39 a toujours la bonne valeur. Dans tous les cas de figure, sans rentrer dans le détail dans l'immédiat, augmenter la valeur du condensateur va augmenter le temps de fonctionnement du ventilateur a priori.
Par contre, attention si tu places un condensateur de forte valeur, il est plus que préférable de placer une résistance en série pour éviter un courant trop important lorsque le thyristor (interne au TL7705) va se mettre à conduire... Le TL7705 pourrait ne pas apprécier.
Tout se trouve bien sur la partie ampli, il suffit de suivre le fil du ventilateur. Il s'agit donc bien d'une thermistance qui se trouve dans le flux d'air.
Il ne reste plus qu'à étudier le fonctionnement exact du TL7705 cf. datasheet en copie.
Si vous regardez le schéma du fichier TL7705.pdf (cliquer ici), vous constaterez la présence d'un générateur de courant qui va donc charger le condensateur C39 pour générer un rampe de tension. C'est donc lui qui va te permettre de déterminer le temps de fonctionnement du ventilateur.
A vérifier si C39 a toujours la bonne valeur. Dans tous les cas de figure, sans rentrer dans le détail dans l'immédiat, augmenter la valeur du condensateur va augmenter le temps de fonctionnement du ventilateur a priori.
Par contre, attention si tu places un condensateur de forte valeur, il est plus que préférable de placer une résistance en série pour éviter un courant trop important lorsque le thyristor (interne au TL7705) va se mettre à conduire... Le TL7705 pourrait ne pas apprécier.
