HM151 : Amélioration du microphone de l'IC7000

Aller en bas

HM151 : Amélioration du microphone de l'IC7000 Empty HM151 : Amélioration du microphone de l'IC7000

Message  F5PBG 13/5/2012, 19:19

HM151 : Amélioration du microphone de l'IC7000 Avertissement

. Enlever les deux vis à l'arrière du micro ;
. Ouvrir le micro puis enlever les 3 vis de maintien de la platine ;
. Enlever la platine et enlever le clavier souple.

Vous aurez déjà constaté à ce moment que :
- La pastille du micro est quasiment recouverte en totalité par le clavier souple, mis à part un trou extrêmement petit.
- Ce trou extrêmement petit n'est pas dans l'axe du trou se trouvant sur la coque du microphone.

Nous savons maintenant d'où vient cette effet de "résonance" du microphone.

Wink


. Prendre un forêt métal diam. 5mm (par exemple) afin d'agrandir le trou du clavier souple :

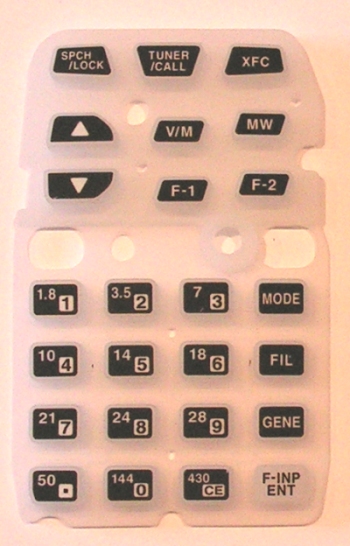

HM151 : Amélioration du microphone de l'IC7000 Clavier-souple HM151 : Amélioration du microphone de l'IC7000 Clavier-souple-assemble

La pastille se trouve maintenant bien "à l'air libre"...


. Agrandir également le trou de la coque du microphone :

HM151 : Amélioration du microphone de l'IC7000 Trou-pastille

. Remonter le microphone et apprécier le résultat en plaçant :
- Le gain micro au maximum
- Le compresseur au maximum
- La bande passante de 200 - 2900 Hz (Ma voix étant plutôt grave)

. Parler à au moins 20 cm du microphone.

Attention : Ne pas faire un trou trop important au niveau du clavier souple : Il faut que la pastille soit bien maintenue au risque de provoquer des vibrations.


Dernière édition par Admin le 26/3/2013, 19:43, édité 3 fois

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
F5PBG
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

HM151 : Amélioration du microphone de l'IC7000 Empty Re: HM151 : Amélioration du microphone de l'IC7000

Message  F5PBG 15/5/2012, 12:58

Suite à essai et à constatation de modulation qui favorise les fréquences basses, je viens de modifier la valeur du condensateur de liaison du signal BF du microphone HM151. Le condensateur d'origine est un modèle CMS de 1 uF.
Il faut dessouder ce condensateur CMS (Si vous ne savez pas le faire, ne le faites pas, sinon vous arracherez les pistes...) et le remplacer par un condensateur de valeur inférieure. Dans mon cas, j'ai opté pour un condensateur de 220 nF.

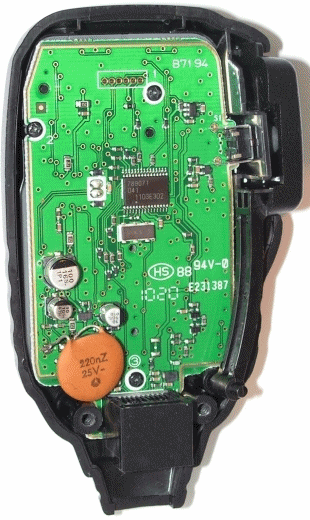

HM151 : Amélioration du microphone de l'IC7000 Correcteur-tonalite-ic7000-hm151


HM151 : Amélioration du microphone de l'IC7000 Avertissement


Dernière édition par Admin le 27/3/2013, 07:44, édité 1 fois

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
F5PBG
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

HM151 : Amélioration du microphone de l'IC7000 Empty Re: HM151 : Amélioration du microphone de l'IC7000

Message  F5PBG 16/5/2012, 11:23

Nota :

Tous les microphones de ICOM IC7000 n'ont pas forcément besoin de cette modification.
Ne la réaliser que si nécessaire...

Le microphone modifié ici est un "Made in China" (noté au dos).

Par, exemple, Patrice de LA0HF qui dispose d'un micro made in Japan a une excellente modulation sans avoir eu besoin de le modifier.


Dans certains cas, malgré cette modification, la modulation ne reste pas très performante. La solution est alors de changer la pastille du microphone. Cela ne coûte que quelques euros dans des magasins d'électronique. Par contre je n'ai pas fait de recherche particulière ayant maintenant obtenu de bons résultats avec la pastille d'origine.

Ce site pourra vous aider dans votre choix :
http://www.sonelec-musique.com/electronique_bases_alim_micro_electret.html

Ne pas hésiter à venir donner votre retour d'expérience.

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
F5PBG
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

HM151 : Amélioration du microphone de l'IC7000 Empty Re: HM151 : Amélioration du microphone de l'IC7000

Message  F5PBG 17/5/2012, 11:37

En complément, le problème est connu :
Cliquer ici

Sur ce site, vous avez la possibilité de faire réaliser la modification.
Il aurait été plus "ham spirit" de donner le type de pastille qu'il utilise.
Je suppose qu'il s'agit d'un modèle à moins d'un euro...

Wink

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
F5PBG
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

HM151 : Amélioration du microphone de l'IC7000 Empty Re: HM151 : Amélioration du microphone de l'IC7000

Message  F5PBG 17/5/2012, 14:45

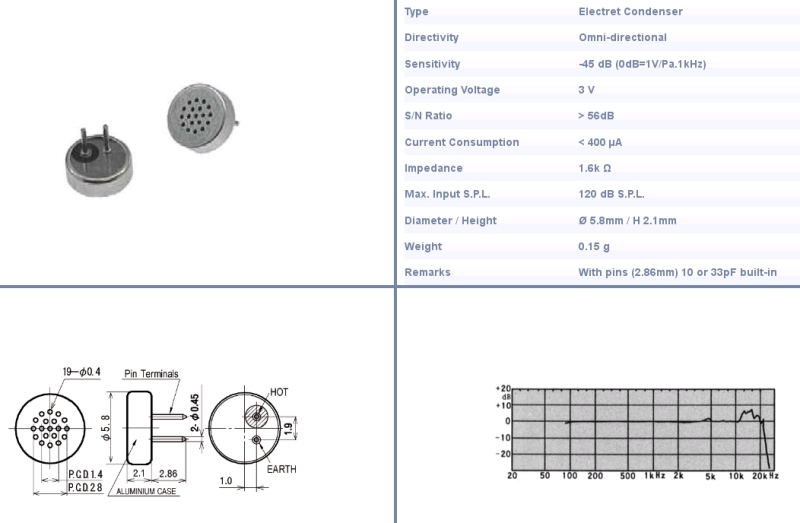

Caractéristiques de la pastille electret du microphone de l' IC7000 : EM-140

HM151 : Amélioration du microphone de l'IC7000 Caracteristique-pastille-em140

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
F5PBG
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

HM151 : Amélioration du microphone de l'IC7000 Empty Re: HM151 : Amélioration du microphone de l'IC7000

Message  F5PBG 17/5/2012, 17:40

Manifestement, la pastille de mon modèle chinois n'est pas une EM-140...
Nous savons donc maintenant par quel modèle remplacer la pastille electret si nécessaire.

Voici une dernière modification que je viens de réaliser :
Sur les photographies précédentes, vous avez pu constater la présence d'une "mousse" sur la pastille electret.
Cette mousse pouvait être à l'origine de modulation un peu étouffée.

Je l'ai donc enlevée et il a fallu abaisser le niveau du COMP à 7 pour que l' ALC reste dans la plage de fonctionnement nominal.
Mais attendre avant de réaliser la modification.

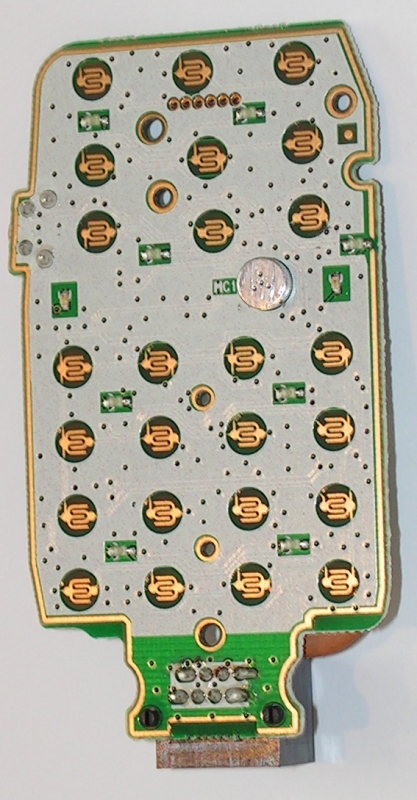

HM151 : Amélioration du microphone de l'IC7000 Pastille-modifiee-1


La modulation est plus nette mais elle était repartie dans les fréquences graves...
J'ai remplacé le condensateur de liaison de 220 nF par un 100 nF.
La modulation est maintenant correcte.

Les essais sont en cours sur le 7 MHz


_________________
A bientôt,
Ludovic - http://inforadio.free.fr
F5PBG
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

HM151 : Amélioration du microphone de l'IC7000 Empty Re: HM151 : Amélioration du microphone de l'IC7000

Message  F5PBG 23/5/2012, 10:13


Les essais sont plus que concluants.


En résumé, pour les microphones HM151 made in china :
Modification physique du clavier souple, de la coque du micro
Suppression de la mousse noire se trouvant sur la pastille
Remplacement du condensateur de liaison CMS de 1 uF par un modèle de 100 nF

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
F5PBG
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

HM151 : Amélioration du microphone de l'IC7000 Empty Re: HM151 : Amélioration du microphone de l'IC7000

Message  F5PBG 10/1/2013, 09:10

En complément à cette modification, John F5BCZ vient de changer la pastille
de son micro équipé d'une pastille EM140 par une WM61B. Le condensateur de
liaison a également été changé par un 100 nF.

Cliquer ici pour écouter l'enregistrement audio dans lequel se trouve les commentaires sur cette modification


Dernière édition par Admin le 3/3/2014, 22:54, édité 3 fois

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
F5PBG
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

HM151 : Amélioration du microphone de l'IC7000 Empty Re: HM151 : Amélioration du microphone de l'IC7000

Message  F5PBG 2/2/2013, 12:29

Après mise en place de la pastille WM61, je constate que cette pastille booste plus le signal. Je dois diminuer le niveau du processeur à 1 (au lieu de 10 pour la pastille d'origine) pour que l' ALC ne dépasse pas la zone critique.
Par contre j'ai constaté que cette pastille amplifiait mieux les fréquences basses également...
L' IC7000 ne disposant pas de correcteur de tonalité intégré, j'ai donc placé en lieu et place du condensateur de liaison
un condensateur de 47 nF.

La modulation est maintenant très efficace, notamment en présence de perturbation.
La majorité des correspondants la trouve agréable à écouter.

Réglages : Gain micro et processeur au max, niveau de l' ALC dans la plage de fonctionnement normal

Si vous décidez de placer cette pastille, pour régler votre poste, fiez-vous à votre ALC :
. Commencez par le PROC à 0, augmenter le gain micro.
. Si l'ALC est toujours dans sa plage de fonctionnement gain micro au max, augmenter alors le PROC en faisant en sorte de rester dans la plage de fonctionnement normal sans la dépasser.

Ensuite, il ne vous reste plus qu'à réaliser des essais sur l'air...
Cool

Je reviendrai avec des enregistrements et des photographies d'ici quelques temps. Patience...

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
F5PBG
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

HM151 : Amélioration du microphone de l'IC7000 Empty Changement de la pastille d'origine du HM151 de l'IC7000 par une WM61

Message  F5PBG 26/3/2013, 20:14

Voici les toutes dernières modifications à réaliser éventuellement sur le microphone d'origine de l' ICOM IC7000, le HM151.
La pastille retenue est la WM61 dont voici la photographie :






HM151 : Amélioration du microphone de l'IC7000 Pastilles








Vous pouvez constater que la nouvelle pastille est légèrement plus épaisse que celle d'origine, cela ne pose aucun problème particulier contrairement à la longueur plus courte des pattes de fixation  qui ne pourront être soudées en l'état sur la platine du microphone HM151.
La solution pour résoudre ce petit problème est tout simplement de venir souder des fils fins comme vous pouvez le constater sur la photographie ci-dessous. Les fils soudés sont assez longs comme vous pouvez le constater. Le but est de permettre d'évacuer la chaleur plus facilement lors de la soudure de la pastille sur la platine. Si ces fils sont trop courts, ils risquent de monter en température plus rapidement et la soudure de ces fils ajoutés risque de fondre du côté de la pastille...
Bref, une fois la pastille mise en place, il ne vous restera plus qu'à couper ces fils trop longs.
Wink
HM151 : Amélioration du microphone de l'IC7000 Pastille-wm61-pattes-courtes
La "3ème main" est indispensable...




La pastille étant un peu plus grande, j'ai élargi également le trou dans la partie molle du clavier. Pour cela, j'ai utilisé une lame de rasoir, mais un cuter devrait faire l'affaire. Il faut être méticuleux lors de la découpe pour que le trou ne se transforme pas en déchirure...
Razz
HM151 : Amélioration du microphone de l'IC7000 Hm151-elargissement-trou






En réalisant des essais, sans rien changer d'autre, il a fallu que je fasse chuter ne niveau du micro à 4 et que je passe le compresseur sur 1. En effet, le signal délivré par cette pastille est bien plus important. Néanmoins, malgré la bande passante audio de l'IC7000 placée de 200 à 2800 Hz, mes correspondants trouvaient que cela poussait un peu trop dans les basses.
J'ai alors décidé de modifier de nouveau la valeur du condensateur de liaison dont la valeur avait déjà atteint 100 nF avec la pastille d'origine. J'ai donc placé un condensateur de 47 nF.
Rappel : Le condensateur de liaison est un condensateur en série sur la ligne du point chaud (+) de la pastille micro

HM151 : Amélioration du microphone de l'IC7000 Hm151-condensateur-47nf-wm61
Le fait de faire chuter la valeur de ce condensateur a fait chuter également le niveau du signal BF vers l'émetteur.




Après différent essai, la meilleure solution trouvée dans mon cas est micro gain à 10 et compresseur à 10 également.
J'ai également trouvé que le fait d'enlever la mousse sur cette nouvelle pastille éclaircissait la voix.

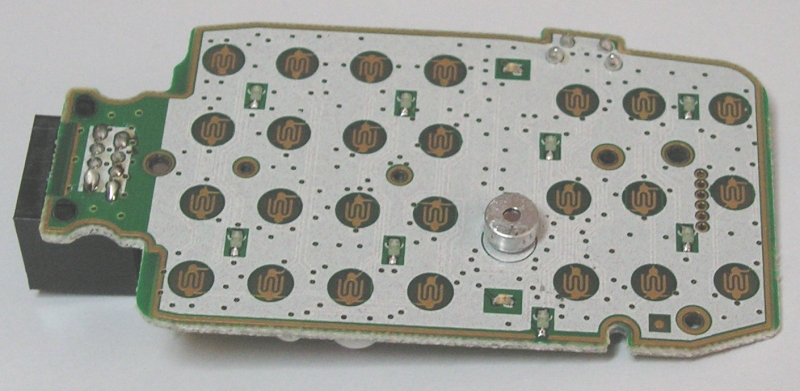

HM151 : Amélioration du microphone de l'IC7000 Hm151-wm61-plus-de-mousse




Voici en conclusion les divers résultats obtenus (enregistrements réalisés par F6AXN dont tout le monde connait la qualité d'enregistrement vraiment parfaite, aussi fidèle que la transmission sur l'air :
Tout d'abord voici ma voix sur le FT2000 et son micro d'origine : Cliquer ici
C'est bien évidemment la modulation que préfère mes correspondants.
Maintenant la modulation de l'IC7000 et son micro d'origine (Mic gain : 10 / Comp : 10) : Cliquer ici
Enfin la modulation de l'IC7000 et la nouvelle pastille WM61 (Mic gain : 10 / Comp : 10) : Cliquer ici
La modulation est donc légèrement plus claire avec la pastille WM61.
Maintenant la pastille d'origine sans modification s'en sort bien.

J'ai testé cette dernière modulation et dans le bruit, c'est fort efficace et souvent apprécié malgré le bruit caractéristique du DSP émission de l'IC7000 lorsque le compresseur est "un peu" poussé.
Et l' ALC dans tout cela ..? Il reste dans sa plage de fonctionnement normal.
Smile

Nota concernant l'utilisation en mobile : Le microphone étant sensible, si votre véhicule est insonorisé cela ne posera sans doute pas trop de problème mais dans le cas contraire, le moteur sera sans doute très audible... A noter que ce microphone n'est pas autorisé en France, à l'instar de la téléphonie mobile et qu'il vaut mieux se tourner vers l'utilisation d'un micro-casque afin de conserver ses mains libres.
Bonne réalisation !
