Commande de rotor KR-400RC : Aiguille de recopie de position instable

Aller en bas

Commande de rotor KR-400RC : Aiguille de recopie de position instable Empty Commande de rotor KR-400RC : Aiguille de recopie de position instable

Message  F5PBG le 24/10/2019, 19:51

Retour de F6AWU Alain du département 44 à retrouver sur 3.688 MHz le soir entre 18h00 et 19h00 :

Symptôme :
Aiguille de recopie du rotor instable alors que le rotor ne bouge pas.

Vérification à réaliser :
. Mesurer la valeur de la résistance de recopie de position VR5 ou
  placer entre 2 et 3 une résistance correspondant à une position connue (270 ohms correspond à 120° environ).
  Dans le second cas, si l'aiguille continue ses errances alors il s'agit bien d'une panne du boitier de recopie.
Ne pas mesurer la tension aux bornes de la résistance mais déconnecter le câble et mesurer la résistance à l'ohmmètre.
. Vérifier les tensions d'alimentations générées par D7 et D8 (+/- 13V)

Après ces vérifications, F6AWU a changé le circuit intégré NMJ4558.
Penser à placer le nouveau circuit intégré sur support tulipe.

Tout est alors rentré dans l'ordre.

Documentation de l'équipement : Cliquer ici

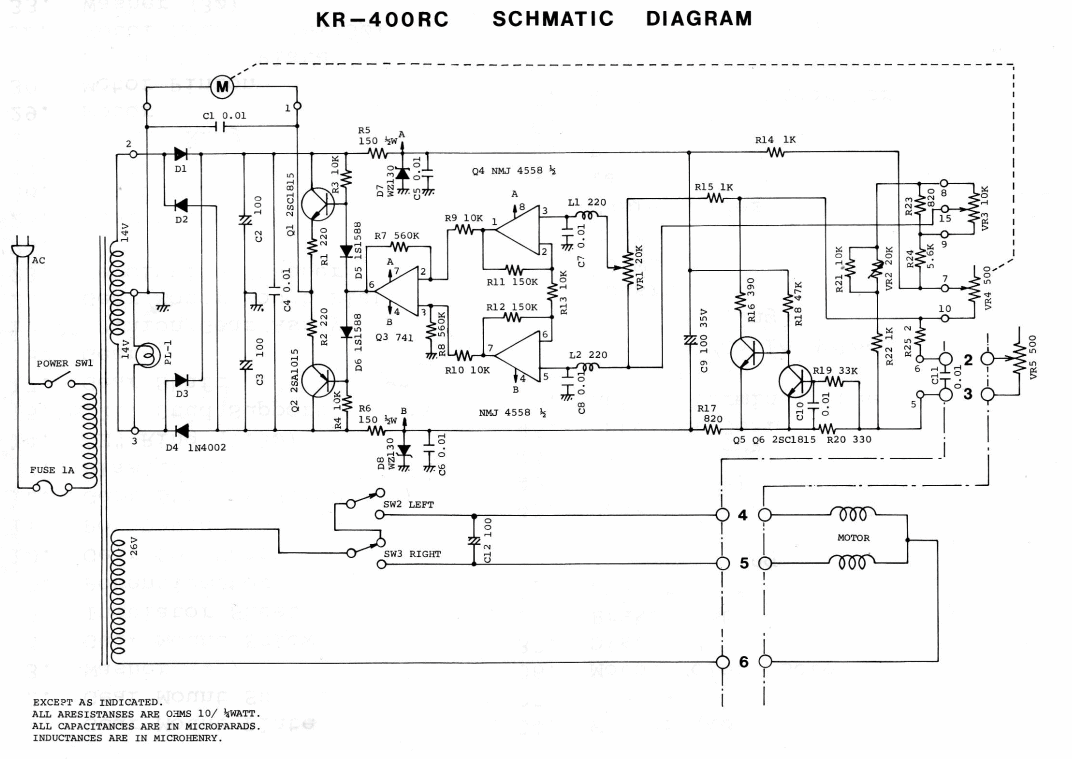

Commande de rotor KR-400RC : Aiguille de recopie de position instable Schema-rotor.kr400rc

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
F5PBG
