Message  F5PBG le 12/9/2019, 20:50

Symptôme :
. Démarrage de l'émetteur et après l'autotest, voyant TX clignotant ;
. Réception correcte ;
. Absence de passage en émission.

Causes possibles :
Le voyant TX clignotant en permanence correspond à une information de PTT (alternat) présente à l'entrée du contrôleur.
Cette information est une tension 0V. En somme un court-circuit sur la ligne PTT est présent.

Avant de se lancer dans le démontage du FT2000, les premières choses à vérifier sont :
. Alternat du microphone ;
. Alternat du manipulateur CW ;
. Alternat via mode numérique.

Si en débranchant tout les cordons, à l'exception de l'alimentation (...) , le défaut persiste, le FT2000 est en panne.

Un radioamateur aurait fait disparaître ce défaut en changeant la pile du FT2000.
Personnellement, je n'y crois guère, je pense surtout qu'un élément était resté avec
l'alternat activé et que le fait d'aller démonter le FT2000 pour changer la pile CR2032
avec sans doute une manipulation des éléments connectés à tout remis en ordre.

Un défaut de pile provoquerait un défaut erratique de la boite de couplage d'après
ce que j'ai pu lire. Maintenant, après tout, afin de ne pas rester sur des certitudes,
enlever la pile, la vérifier (tension strictement supérieure à 3.0 V si pile encore
opérationnelle) et la replacer, est une manipulation à tenter après tout...

Penser à noter les paramètres du menu du FT2000 car tous les paramètres seront réinitialisés.
Il faudra également réaliser les réglages de la boite de couplage qui aura perdu ses réglages,
par appui long sur "tune" en puissance réduite (10W) bien évidemment.

Pour mémo, la réinitialisation du menu sans enlever la pile est obtenue en gardant enfoncé
le bouton "menu" et en démarrant le FT2000.

Un radioamateur a rencontré cette panne toujours présente après tous ces tests.
En fait, en l'interrogeant, j'ai appris que la panne était survenue après un bourdonnement
audible dans la BF émission (utilisation d'un micro type studio associé à un equalizer
américain bien connu). Suite à ce bourdonnement, il a trituré la connectique et... fin.
Enfin début des ennuis... La panne est survenue par la prise micro donc.

Aucune mesure n'a pu être réalisée, alors à suivre mes explications dans la recherche de panne :

Nota : Cliquer droit et sélectionner "afficher l'image" pour pouvoir visualiser les images suivantes à la bonne taille si nécessaire.

La prise microphone :
FT2000 Yaesu : Voyant TX clignotant au démarrage - Absence de passage en émission 01-prise-micro

C'est la platine qui se trouve au dos de la prise microphone derrière la face avant.
Les éléments qui peuvent généré un court-circuit sur la ligne PTT sont :
. le condensateur CMS C8307
. la nappe au niveau du connecteur : Les deux pistes GND (masse) et PTT sont à côté l'une de l'autre.
  Ce genre de situation peut survenir en cas de présence d'oxydation.

Nota : Je n'ai jamais croisé le cas de condensateur CMS non chimique basse tension
en court-circuit, mais il ne faut pas écarter cette piste, c'est la raison pour laquelle
j'aborde cette possibilité bien que peu probable.


La nappe micro se rend donc sur la platine MAIN UNIT (en bas à droite, J8301) :
FT2000 Yaesu : Voyant TX clignotant au démarrage - Absence de passage en émission 02-mic-sur-main-unit

FT2000 Yaesu : Voyant TX clignotant au démarrage - Absence de passage en émission 05-diode-ptt-main-unit

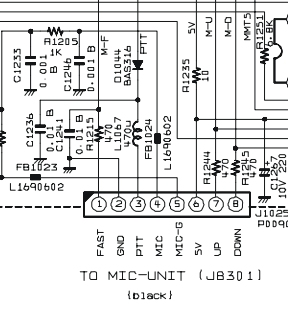

A ce niveau, C1236 (à gauche) peut générer la panne en cas de court-circuit du condensateur.
D1044, la diode BAS316 est un élément très sensible, source fréquence de panne.
Maintenant dans le cas présent, la diode coupée ne générerait pas cette panne et
la diode en court-circuit non plus. Néanmoins la vérifier ne fera pas de mal...

Nous retrouvons le signal PTT sur la carte MAIN UNIT ici :

FT2000 Yaesu : Voyant TX clignotant au démarrage - Absence de passage en émission 06-diode-eptt-main-unit

C1443 peut générer la panne en cas de court-circuit.
Les deux diodes D1071 ne provoqueront pas cette panne.

Une vérification peut-être réalisée sans démontage de l'émetteur avec un multimètre
branché entre la broche PTT du microphone (6) et la broche PTT de la prise RTTY (3).
Entre ces deux points est présent D1044 et une des diodes de D1071. Ces deux diodes
n'étant pas dans le même sens, vous ne devez pas trouver en position "test diode" de
tension de seuil. Si c'est le cas, c'est qu'une des diodes est en court-circuit.

Un  PTT permanent peut provenir de la ligne EPTT mais par contre je n'ai
pas trouvé où elle était générée en suivant le "toron" des fils...
C'est évidemment une piste à explorer.

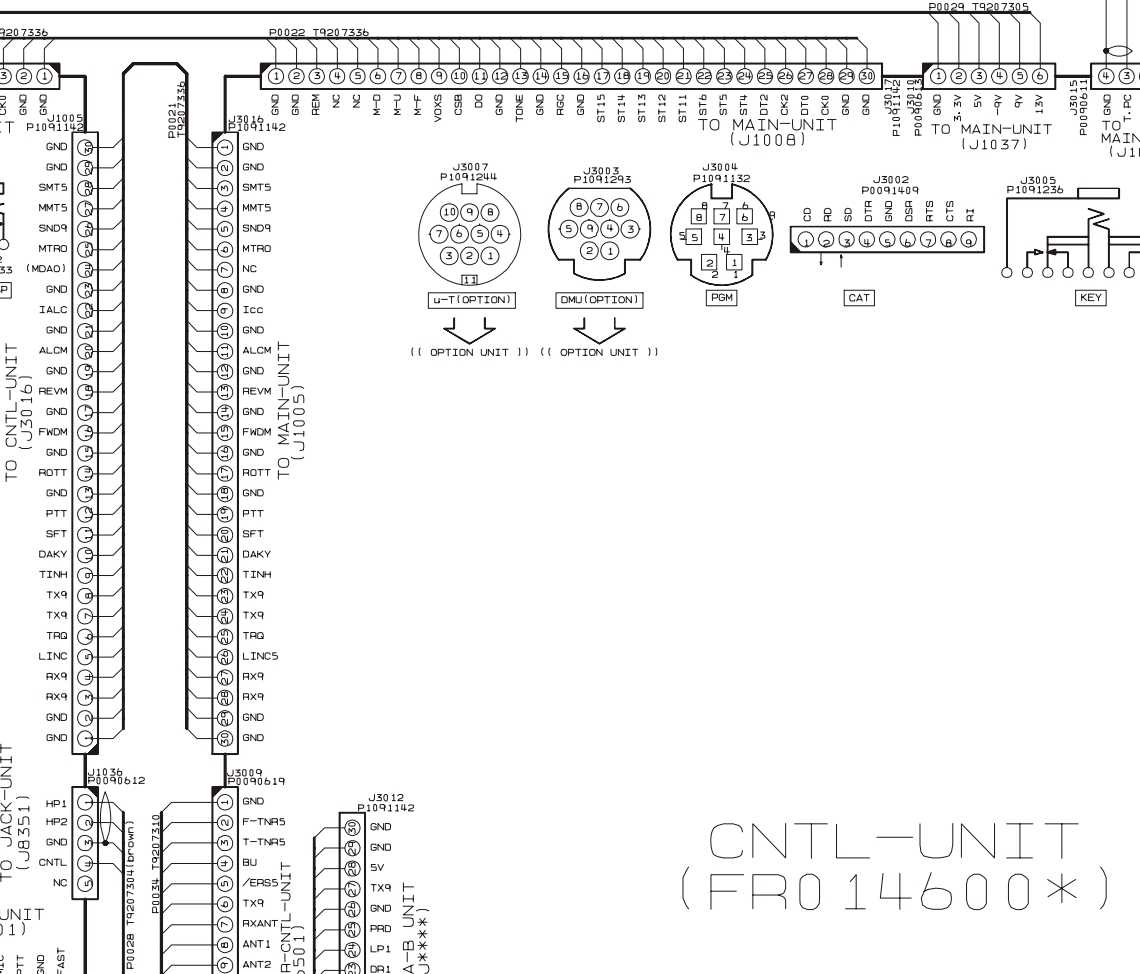

Le signal PTT se dirige maintenant en direction de la carte CTRL UNIT :

FT2000 Yaesu : Voyant TX clignotant au démarrage - Absence de passage en émission 04-mic-entree-ptt-sur-ctrl-unit

Nous constatons que la masse (GND) et le PTT sont toujours à côté l'un de l'autre
cf. ma remarque concernant l'oxydation...

FT2000 Yaesu : Voyant TX clignotant au démarrage - Absence de passage en émission 07-ptt-sorti-vers-ctrl-unit

FT2000 Yaesu : Voyant TX clignotant au démarrage - Absence de passage en émission 08-ptt-sorti-vers-ctrl-unit

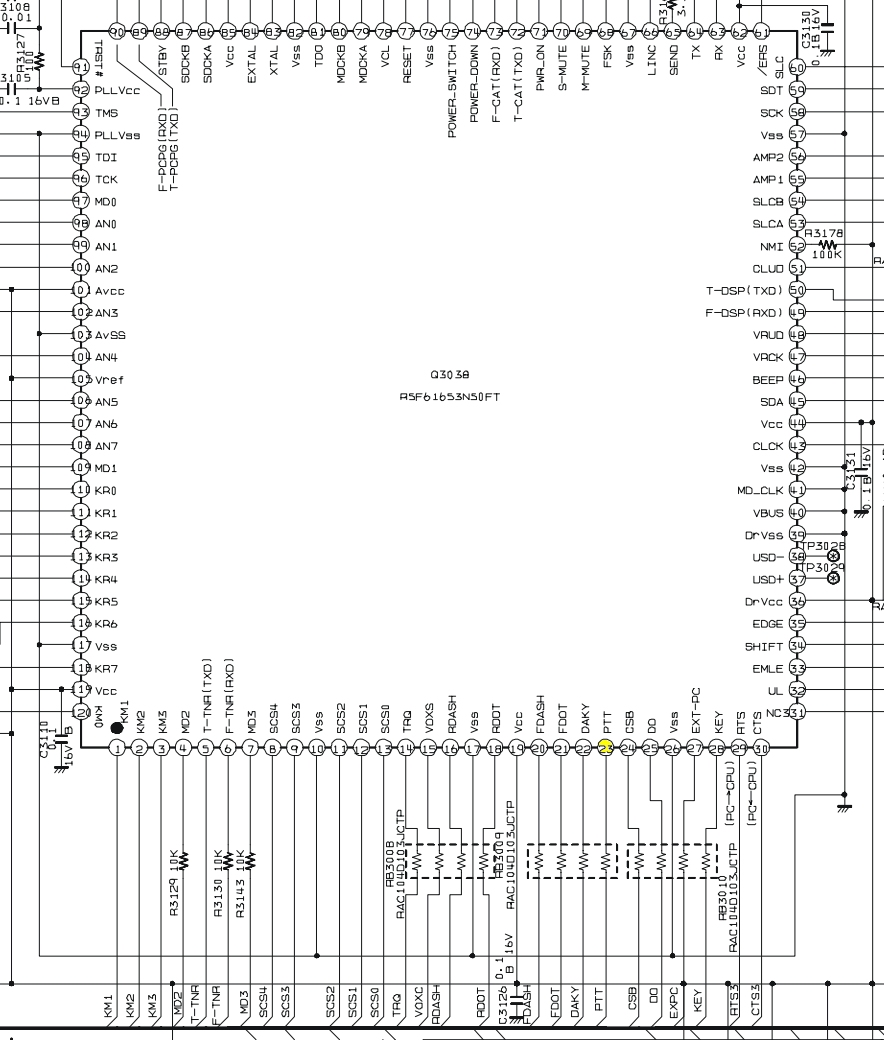

Le PTT arrive enfin sur le contrôleur Q3038 sur la broche 23 via une résistance.
La résistance HS placerait la broche 23 "en l'air". Quid sur l'état de la commande.
J'irai lire le datasheet du composant plus tard, si je le trouve...


Le dernier élément qui peut avoir pris un phénomène transistoire de tension suite à défaut d'équipotentialité entre
le FT2000 et l'équalizer externe par exemple, peut être ce circuit Q3038.

La réparation par un non-professionnel ne coûtera pas cher si c'est un simple CMS (moins d'un euro)
et sinon le prix de la carte CTRL-UNIT car je doute que le CI Q3038 seul soit vendu à l'unité...
La seule carte dont j'ai eu le retour d'expérience est la suivante : Cliquer ici maintenant la carte
LOCAL UNIT est peut-être moins chère que la carte CTRL UNIT sans compter que le prix de la
carte LOCAL UNIT de 200 €, c'était 6 ans auparavant.

La réparation d'un professionnel, c'est une autre affaire, ce dernier devra intégrer sa
rémunération, ses charges professionnelles et le prix de l'expédition de retour. C'est pour
cette raison que j'estime le prix entre 300 et 800 €... Evidemment le mieux c'est de
demander au réparateur qui aura le prix exacte de la carte...
Là je suis parti sur 200 € pour le réparateur + 200 € de charge (environ) + 300 € la carte
et 100 euros pour le port retour. Je suis peut-être totalement hors clou car la carte vaut
sans doute plus. Quant au port, c'est peut-être plus si envoi avec assurance... ou peut-être
pas...

Nota : Parties des schémas ci-dessus identiques quelque soit la version de FT2000.

Une autre piste à creuser, c'est la génération de ce voyant TX clignotant.
En cas de transistor de l'étage final en court-circuit, ce voyant clignoterait.

Je n'ai pas l'information si il clignoterait également en réception. Si certains se souviennent...
