Amplificateur 100W pour poste QRP (KX3, FT817, etc...) à 30 euros environ

Aller en bas

Amplificateur 100W pour poste QRP (KX3, FT817, etc...) à 30 euros environ Empty Re: Amplificateur 100W pour poste QRP (KX3, FT817, etc...) à 30 euros environ

Message  F5PBG le Lun 11 Fév - 10:17

Entrée max : 5W

Sortie : 100 W
Peut-être légèrement moins car la consommation annoncée est de 12A, je verrais plus 80W...
Maintenant, pour le prix...

Le lien vers AliExpress qui sera sans doute rapidement périmé : Cliquer ici

Mais ce genre d'article sera facile à retrouver par recherche par mots clés à piocher dans la désignation actuelle ci-dessous :
DIY kits MRF9120 100 W SSB linéaire HF Amplificateur de Puissance Pour YAESU FT-817 KX3

Datasheet du transistor utilisé : Cliquer ici
Prix du transistor MRF9120 seul : 12 euros environ
Amplificateur 100W pour poste QRP (KX3, FT817, etc...) à 30 euros environ Photo

ATTENTION :
RADIATEUR NON INCLUS
et
LA PLATINE NÉCESSITE UN PTT

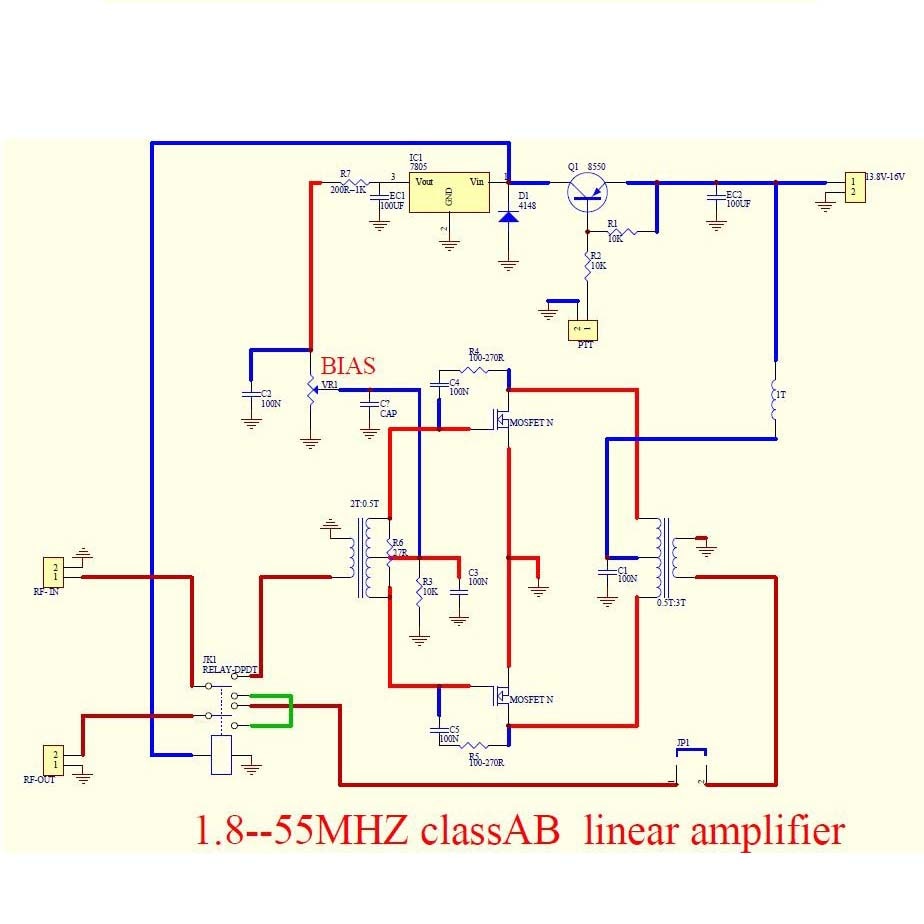

Amplificateur 100W pour poste QRP (KX3, FT817, etc...) à 30 euros environ Schema

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
F5PBG
