Diamond GSV3000 : Alimentation bruyante au démarrage - Modification de la gestion de la vitesse du ventilateur
2 participants
Sujets pour radioamateurs, amateurs de radio et SWL :: Technique :: Réalisations & Retours d'expérience
Page 1 sur 1
Diamond GSV3000 : Alimentation bruyante au démarrage - Modification de la gestion de la vitesse du ventilateur
F5PBG 7/12/2016, 14:25
Si l'alimentation Diamond GSV300 fait ce bruit au démarrage :
cliquer ici pour écouter
c'est qu'il s'agit d'une série modifiée rendant totalement sans intérêt le système de gestion de la ventilation en fonction de la température.
Je ne peux que conseiller de montrer ce sujet au revendeur avant l'achat afin qu'il vérifie le fonctionnement de l'alimentation avant l'envoi. Je juge ce fonctionnement totalement anormal. J'ai personnellement demandé un remboursement de 20 euros suite à l'achat de cette alimentation et je me suis chargé moi-même de la modification afin de recouvrer un fonctionnement nominal du système de refroidissement de l'alimentation et ainsi ne plus avoir de bruit inutile dans le bureau...
Le revendeur, après relances insistantes, a fini par accepter de me dédommager. Par contre j'ai été contacté par un SWL qui cherchait des informations sur ce sujet environ un mois après mon achat. Il se trouve qu'il a acheté l'alimentation chez le même revendeur mais que dans son cas, il lui a été indiqué simplement : "changer le ventilateur" sans aucun dédommagement... En somme, ce revendeur n'a pas tenu compte de mes recommandations et j'aurais même tendance à écrire qu'il n'en a finalement eu rien à faire... A chacun d'en tirer les conclusions qui s'imposent.
Après recherche pour comprendre pourquoi certaines alimentations GSV3000 étaient totalement silencieuses ou presque et d'autres non, voici mes constatations :
Deux éléments ont été modifiés : La platine de gestion du ventilateur et le ventilateur lui-même.
Platine de gestion du ventilateur : Une résistance ajoutée
Ventilateur : Mise en place d'un ventilateur à bas prix de marque SUNON
Il est maintenant facile de comprendre pourquoi le ventilateur tourne dès le démarrage de l'alimentation... Même le transistor Q9 bloqué, le ventilateur continue d'être alimenté via cette résistance R...
En redémarrant l'alimentation, cette dernière va fonctionner normalement, sauf que le ventilateur SUNON va faire un bruit important lorsque la tension aux bornes ne va pas être de 12V... Le seul choix possible est de changer ce ventilateur de toute façon bruyant par un modèle de qualité. J'ai opté quant à moi pour un ventilateur Noctua NF-R8 (http://noctua.at/fr/nf-r8/specification) :
cliquer ici pour écouter
c'est qu'il s'agit d'une série modifiée rendant totalement sans intérêt le système de gestion de la ventilation en fonction de la température.
Je ne peux que conseiller de montrer ce sujet au revendeur avant l'achat afin qu'il vérifie le fonctionnement de l'alimentation avant l'envoi. Je juge ce fonctionnement totalement anormal. J'ai personnellement demandé un remboursement de 20 euros suite à l'achat de cette alimentation et je me suis chargé moi-même de la modification afin de recouvrer un fonctionnement nominal du système de refroidissement de l'alimentation et ainsi ne plus avoir de bruit inutile dans le bureau...
Le revendeur, après relances insistantes, a fini par accepter de me dédommager. Par contre j'ai été contacté par un SWL qui cherchait des informations sur ce sujet environ un mois après mon achat. Il se trouve qu'il a acheté l'alimentation chez le même revendeur mais que dans son cas, il lui a été indiqué simplement : "changer le ventilateur" sans aucun dédommagement... En somme, ce revendeur n'a pas tenu compte de mes recommandations et j'aurais même tendance à écrire qu'il n'en a finalement eu rien à faire... A chacun d'en tirer les conclusions qui s'imposent.
Après recherche pour comprendre pourquoi certaines alimentations GSV3000 étaient totalement silencieuses ou presque et d'autres non, voici mes constatations :
Deux éléments ont été modifiés : La platine de gestion du ventilateur et le ventilateur lui-même.
Platine de gestion du ventilateur : Une résistance ajoutée
Ventilateur : Mise en place d'un ventilateur à bas prix de marque SUNON
Voici la résistance ajoutée, platine de gestion démontée (Il ne sera pas nécessaire de démonter cette platine) :

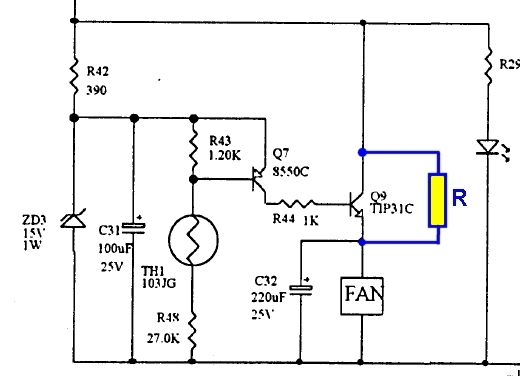

Explication sur le schéma :
Il est maintenant facile de comprendre pourquoi le ventilateur tourne dès le démarrage de l'alimentation... Même le transistor Q9 bloqué, le ventilateur continue d'être alimenté via cette résistance R...
La solution consiste donc de couper une des pattes accessibles de la résistance.

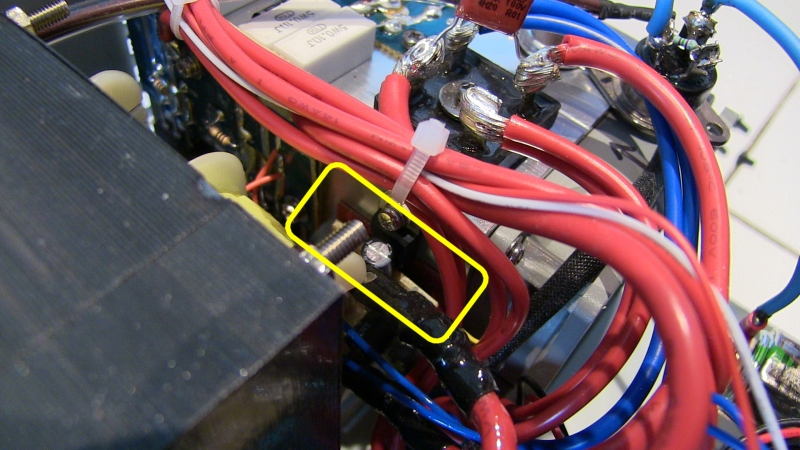

Voici la localisation de cette platine :
La résistance est accessible, il s'agit de la résistance de puissance dont une des pattes est soudée sur le départ du ventilateur. Il suffit de la couper ainsi :
En redémarrant l'alimentation, cette dernière va fonctionner normalement, sauf que le ventilateur SUNON va faire un bruit important lorsque la tension aux bornes ne va pas être de 12V... Le seul choix possible est de changer ce ventilateur de toute façon bruyant par un modèle de qualité. J'ai opté quant à moi pour un ventilateur Noctua NF-R8 (http://noctua.at/fr/nf-r8/specification) :

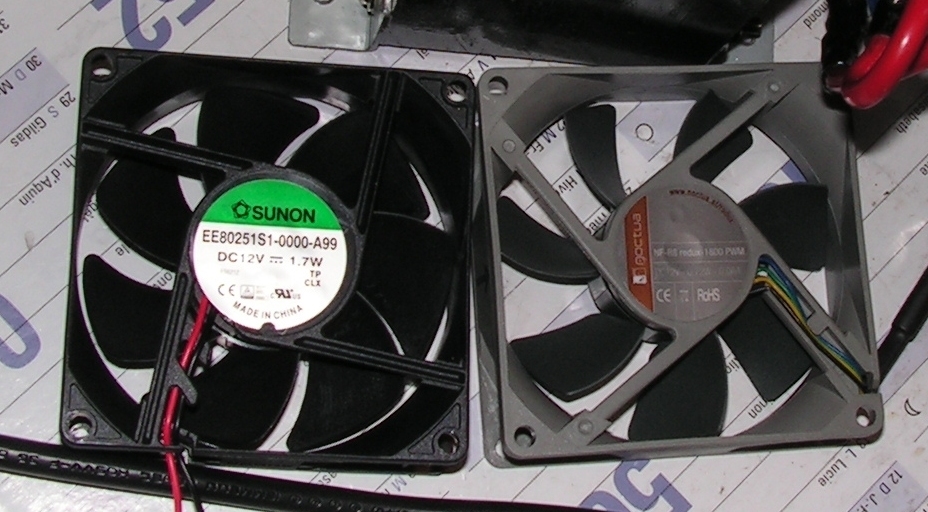

Voici l'ancien ventilateur à gauche et le nouveau à droite :
Pour démonter le ventilateur, il faudra désolidariser la face avant du reste du boitier.

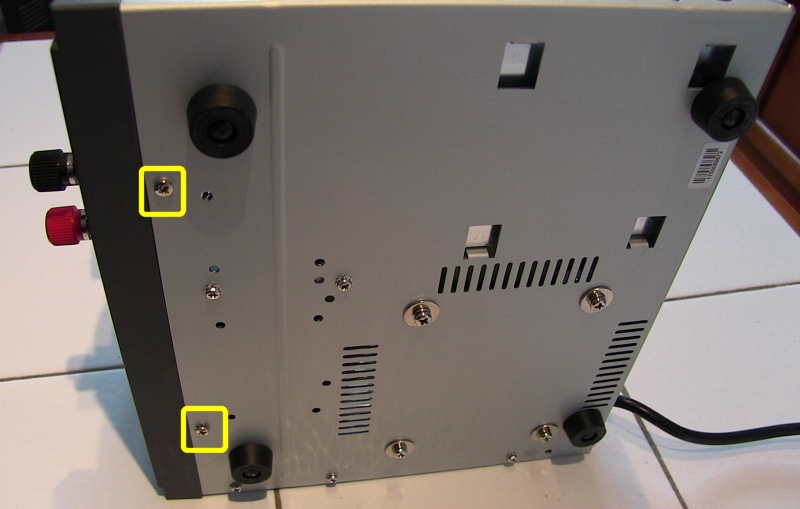

Deux vis sont à enlever :
Il ne reste plus qu’à basculer délicatement la face avant
afin de pouvoir placer le tournevis permettant de dévisser les 4 vis du ventilateur :
Il est préférable de magnétiser le tournevis à l’aide d’un aimant car il sera difficile de replacer les vis sinon…
Le tournevis ne devra pas être trop large car dans le cas contraire il ne passera pas dans les trous d’accès :
J’ai personnellement utilisé un tournevis de diamètre 3mm.
La vidéo après modification :
Bonne réalisation.
La vidéo après modification :
Bonne réalisation.
F5PBG- Admin
- Date d'inscription : 08/06/2008
-
Diamond GSV3000 : Alimentation bruyante au démarrage
philippe75 9/12/2016, 12:06
Je vois que je ne suis pas le seul qui aime le silence.
radio-dx44.com - Cliquer ici
radio-dx44.com - Cliquer ici
Merci pour ce site avec des articles intéressants !
73.
Philippe
philippe75- Date d'inscription : 09/12/2016
Re: Diamond GSV3000 : Alimentation bruyante au démarrage - Modification de la gestion de la vitesse du ventilateur
F5PBG 9/12/2016, 14:05
UN COMMENTAIRE IMPORTANT POUR CEUX QUI SERAIENT TENTES
PAR LA MODIFICATION DE VITESSE D'UN VENTILATEUR DANS D'AUTRES EQUIPEMENTS :
LE SYSTEME REFROIDISSEMENT DES ELEMENTS A ETE GENERALEMENT CALCULE
AFIN D'ASSURER UNE FIABILITE CORRECTE.
MODIFIER LA VITESSE D'UN VENTILATEUR PEUT ENTRAINER
UNE DEGRADATION DE CETTE FIABILITE.
Dans le cas de la Diamond GSV3000, la sonde thermique est plaquée contre l'élément
qui chauffe le plus dans l'alimentation, le radiateur de refroidissement des transistors et du pont de diodes.
La modification que je propose ne dégrade en rien le refroidissement des éléments de l'alimentation.
Dans l' ALINCO DM330MV, la sonde thermique mesure l'air ambiant dans l'alimentation.
Une inertie entre température des composants et température de l'air ambiant
de l'alimentation Alinco DM330 pourrait ne pas être négligeable.
Dans une alimentation à découpage, tout est dimensionné en fonction du flux d'air, transformateurs y compris.
Après modification, il est utile de réaliser des mesures de température à l'aide d'un thermomètre infrarouge par exemple.
Dans le cas de l' ALINCO DM330, bien que manifestement l'alimentation tourne parfaitement sans souci depuis 2013,
je ferais personnellement ces mesures de température à l'intensité correspondant à la limite du démarrage
du ventilateur et je ferais tourner le ventilateur bien avant les 5/6 ampères dans tous les cas de figure.
A noter que capot ouvert, impossible bien évidemment de réaliser des mesures de température valables lorsque le ventilateur tourne.
PAR LA MODIFICATION DE VITESSE D'UN VENTILATEUR DANS D'AUTRES EQUIPEMENTS :
LE SYSTEME REFROIDISSEMENT DES ELEMENTS A ETE GENERALEMENT CALCULE
AFIN D'ASSURER UNE FIABILITE CORRECTE.
MODIFIER LA VITESSE D'UN VENTILATEUR PEUT ENTRAINER
UNE DEGRADATION DE CETTE FIABILITE.
Dans le cas de la Diamond GSV3000, la sonde thermique est plaquée contre l'élément
qui chauffe le plus dans l'alimentation, le radiateur de refroidissement des transistors et du pont de diodes.
La modification que je propose ne dégrade en rien le refroidissement des éléments de l'alimentation.
Dans l' ALINCO DM330MV, la sonde thermique mesure l'air ambiant dans l'alimentation.
Une inertie entre température des composants et température de l'air ambiant
de l'alimentation Alinco DM330 pourrait ne pas être négligeable.
Dans une alimentation à découpage, tout est dimensionné en fonction du flux d'air, transformateurs y compris.
Après modification, il est utile de réaliser des mesures de température à l'aide d'un thermomètre infrarouge par exemple.
Dans le cas de l' ALINCO DM330, bien que manifestement l'alimentation tourne parfaitement sans souci depuis 2013,
je ferais personnellement ces mesures de température à l'intensité correspondant à la limite du démarrage
du ventilateur et je ferais tourner le ventilateur bien avant les 5/6 ampères dans tous les cas de figure.
A noter que capot ouvert, impossible bien évidemment de réaliser des mesures de température valables lorsque le ventilateur tourne.
