Alimentation à découpage pour émetteur-récepteur radioamateur

Message  F5PBG le Sam 29 Nov - 23:28

Ayant besoin d'une alimentation de 20A pour réaliser quelques tests, constatant les prix pratiqués par les revendeurs de matériel au profit des radioamateurs, je me suis intéressé à la possibilité d'utiliser une alimentation à découpage d'ordinateur.

Je dispose d'une alimentation Thermaltake Toughpower 700W dont les caractéristiques
en intensité sur le 12V sont de 3x18A soit 54 ampères.

Deux questions peuvent venir à l'esprit :

. Faut-il charger le 5V pour que la régulation du 12V soit effective ?
La réponse est non. En effet, après avoir réalisé le "montage", j'ai tiré plus de 20A sur la sortie 12V et la tension est passée de 12.2V à vide à 12.14V en pleine charge.

. Faut-il obligatoirement augmenter la tension 12V pour obtenir 13.8V ?
La réponse est également non. Ces équipements sont prévus pour fonctionner sur batterie et fort heureusement ils fonctionnent encore même à des tensions inférieures à 12V, pour la majorité d'entre eux du moins.

Prenons quelques caractéristiques d'émetteurs-récepteurs :
IC706 / IC7000 / IC7600 :  13.8V +/- 15% soit une tension mini de 11.73V
FT857 / FT897 : 13.8V +/- 15% soit une tension mini de 11.73V
FT757 : 13.5 +/- 10% soit une tension mini de 12.15V
FT950 / FTdx3000 : 13.8 +/- 10% soit une tension mini de 12.42V
TS590S : 13.8V +/- 15% soit une tension mini de 11.73V
Elecraft K3 : 11V min

Il est certes préférable de ne pas descendre en dessous des 12V.

De nombreuses personnes ne savent d'ailleurs pas que leurs émetteurs-récepteurs fonctionnent avec moins de 12V...
En effet, de nombreux câbles d'alimentation provoquent des pertes en tension très loin d'être négligeables.
Ces chutes de tension peuvent atteindre plusieurs volts (cas sur IC706, IC7000, TM733, etc...)

Ainsi, avec ce genre d'alimentation, il vaut mieux prévoir une liaison d'alimentation de fort diamètre (éventuellement plusieurs conducteurs en parallèle) et de longueur limitée si possible.

Passons aux photographies :

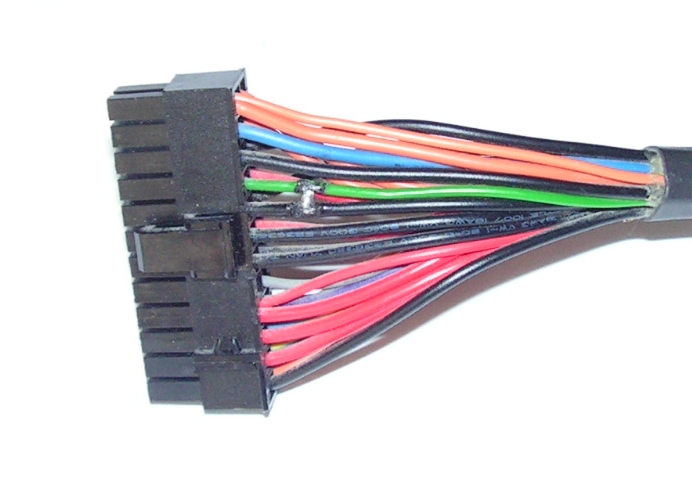

J'indique que je n'ai pas modifié fondamentalement l'alimentation afin de pouvoir l'utiliser de nouveau dans un ordinateur en cas de nécessité. Ainsi, afin que l'alimentation démarre, j'ai relié directement le fil vert du connecteur d'alimentation PC à la masse (un des fils noirs qui se trouve de part et d'autre du fil vert) :



Après avoir ouvert l'alimentation (4 vis du côté du ventilateur), il faut enlever les 5 vis qui tiennent la platine des connecteurs des nappes modulaires, à savoir :



La photographie a été réalisée après que les deux bornes rouge et noire aient été placées sur le boitier,

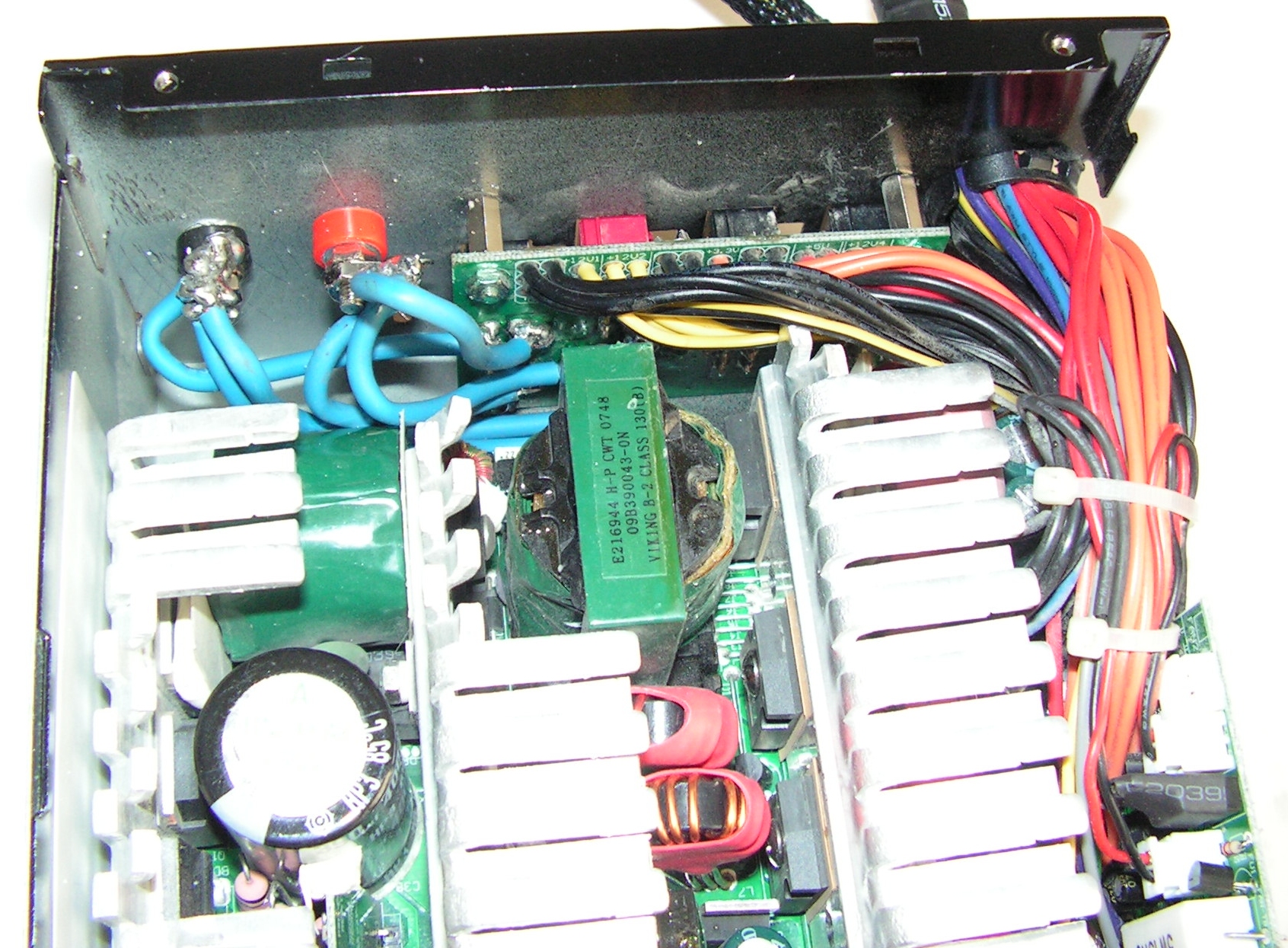

Ci-dessous l'arrière des deux bornes rouge et noire :
3 fils de 2.5mm² sur le (+) et 3 sur le (-) afin de pouvoir supporter l'intensité de plusieurs dizaines d'ampères.
Ces fils sont à répartir intelligemment sur la platine en fonction des arrivées de tension, dans le cas contraire,
les pistes feront office de fusibles...
Wink


Voici le déroulement de cette petite modification :
. perçage des deux trous de diam. 8mm
. mise en place des deux bornes
. démontage de la platine de connecteurs
. déplacement de cette platine vers l'extérieur
. soudure des 6 fils sur la platine
. remise en place de la platine
. soudure des 6 fils sur les 2 bornes


Il ne reste plus qu'à remonter :



Test totalement concluant avec ce FT757 et un cordon de 2.70m (cf. Le Bon Coin) :


_________________
A bientôt,
Ludovic - http://inforadio.free.fr
avatar
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

Re: Alimentation à découpage pour émetteur-récepteur radioamateur

Message  F4HLQ le Sam 6 Déc - 8:19

Bonjour,

j'ai utilisé quelques temps une alim PC pour mon TX, mais elle était un peu "juste".
Il faut noter que de passer de 12V a 13.8V fait perdre en intensité en sortie...

700w à 12v env 58A alors qu'en 13.8V environ 50A.
Pas très important sur une alim de 700w mais sur une de 350/400w, on arrive vite à
saturation sur un TX qui consomme 19/20A en émission.

73' Bonne journée

F4HLQ

Date d'inscription : 17/02/2014

Revenir en haut Aller en bas

Re: Alimentation à découpage pour émetteur-récepteur radioamateur

Message  F5PBG le Sam 6 Déc - 11:52

Remarque n°1
Attention, une alimentation d'ordinateur de 700W ne veut pas dire que
nous disposons de 700W sur le 12V... L'intensité disponible sur le 12V
peut d'ailleurs changer d'une marque à l'autre.


Dans le cas de l'alimentation 700W Toughpower de Thermaltake,
l'intensité sur le 12V est de 54A ce qui correspond théoriquement
à 47A maxi si vous décidez de passer à une tension de 13.8V.

Evidemment c'est théorique, la valeur maxi sera en deçà de cette valeur.

Dans le cas de la modification que je propose, il n'est pas nécessaire de
passer à 13.8V, la généralité de nos émetteurs-récepteurs se satisfaisant
sans problème du 12V.


Remarque n°2

Cette alimentation ne génère aucun parasite nuisible à la réception ou à l'émission.
