FTdx5000 : Remplacement du "Roofing filter" 3 KHz par un filtre INRAD de 2.4 kHz

Message  F5PBG le Lun 30 Juin - 23:24

Cette vidéo montre que le Roofing filter du FTdx5000 est perfectible
à l'instar peut-être du filtre du FT2000 (cf. Filtre de AC0C).

ATTENTION, LA VIDEO NE MONTRE PAS LE PLUS IMPORTANT :
L'AMELIORATION DE LA SELECTIVITE DU POSTE CF. GABARIT DU FILTRE PLUS BAS

La vidéo ne montre que le léger gain au niveau du bruit de fond.


Ce qu'il faut retenir :
Bande passante à -60dB du filtre "Yaesu 3000" : 5.2 kHz
Bande passante à -60dB du filtre "Inrad 2400" : 3.3 kHz



Le filtre utilisé dont parle le radioamateur dans la vidéo ci-dessus est
le filtre 2.4 kHz d'ordre 8 centré sur 9 MHz : Cliquer ici

Il est possible de constater une largeur de bande du filtre de 1er FI d'origine que j'estime "excessive" :
 Dans les caractéristiques théoriques des manuels de l'utilisateur apparaît la
bande passante à -60dB de l'ordre de 3.5 kHz.

Maintenant, cette "largeur de bande excessive" se retrouve également sur le FTdx9000
et aussi sur toute la série des ICOM IC7xxx (IC7600, IC7700 et IC7800 entre autre)
cf. bande passante à -60dB de leur documentation officielle respective.

J'aborde ce sujet dans ce sujet (cliquer ici)


Dernière édition par Admin le Mer 17 Déc - 17:42, édité 2 fois

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
avatar
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

Re: FTdx5000 : Remplacement du "Roofing filter" 3 KHz par un filtre INRAD de 2.4 kHz

Message  F5PBG le Mer 20 Aoû - 14:41

En complément, voici le fichier PDF montrant la position des filtres.
Comme vous pouvez le constater, la modification est à la portée de tous, ou presque :
Cliquer ici
Si le document disparaît, me contacter en direct.

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
avatar
F5PBG
Admin

Date d'inscription : 08/06/2008

http://inforadio.free.fr

Revenir en haut Aller en bas

Re: FTdx5000 : Remplacement du "Roofing filter" 3 KHz par un filtre INRAD de 2.4 kHz

Message  F5PBG le Lun 8 Déc - 9:17

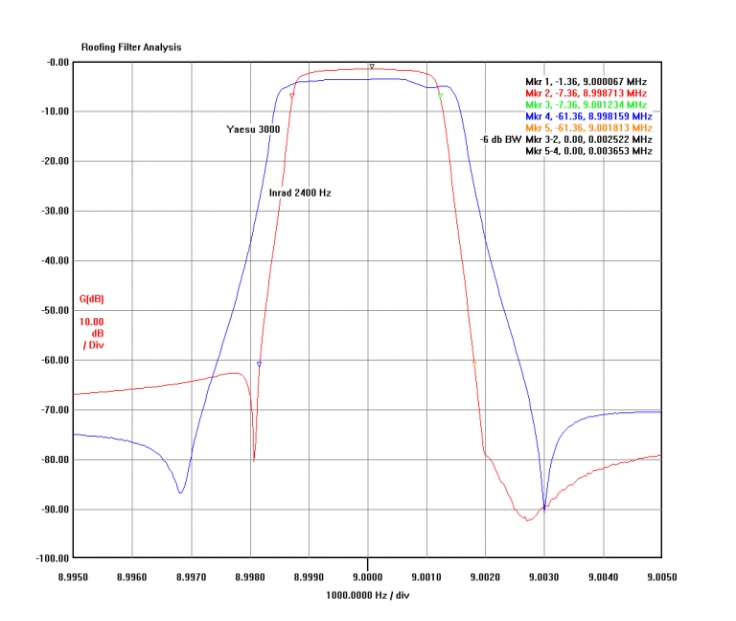

Voici le gabarit du filtre 2.4 kHz par rapport au filtre 3 kHz du FTdx5000 :


Source : http://www.ac0c.com/main/page_ft5k_inrad_roofing_filters.html

Remarque concernant cette courbe :
. Facteur de forme meilleur sur le filtre Inrad 2.4 kHz
. Perte d'insertion légèrement inférieure en faveur du filtre Inrad 2.4 kHz
. Bande passante à -60dB du filtre "Yaesu 3000" : 5.2 kHz
. Bande passante à -60dB du filtre "Inrad 2400" : 3.3 kHz
