Message  F5PBG le 30/10/2012, 11:46

Voici un retour d'expérience fort utile de F1NUM Pascal que vous pourrez contacter éventuellement via QRZ.COM (ou part mon intermédiaire) si nécessaire.

Pascal a constaté sur des émetteurs-récepteurs IC7400 (N° de série 03047xx âgé de 2 ou 3 ans) et IC746Pro (N° de série 015xx a priori parmi les premiers de série) l'absence de pâte thermique lors du démontage de drivers ayant rendu l'âme.

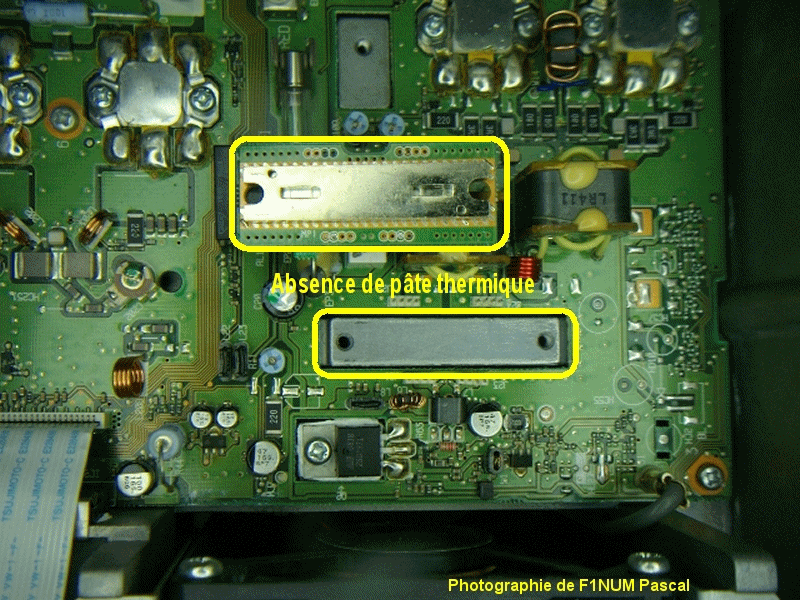

Voici d'ailleurs une photographie de la mini-platine driver démontée :
IC7400 : Fragilité des transistors Drivers - Dépannage & Opérations préventives Absence-de-pate-thermique-drivers-IC7400
Les lignes noirâtres très légères que l'on constate sur les parties métalliques non dotées de pâte thermique sont a priori les points de contacts principaux...


Vue de la platine "côté composants" :
IC7400 : Fragilité des transistors Drivers - Dépannage & Opérations préventives Driver-ic7400-cote-composant


Platine démontée et transistor d'origine vu de "côté soudure" :
IC7400 : Fragilité des transistors Drivers - Dépannage & Opérations préventives Driver-ic7400-demonte-02 IC7400 : Fragilité des transistors Drivers - Dépannage & Opérations préventives Driver-ic7400-demonte-01

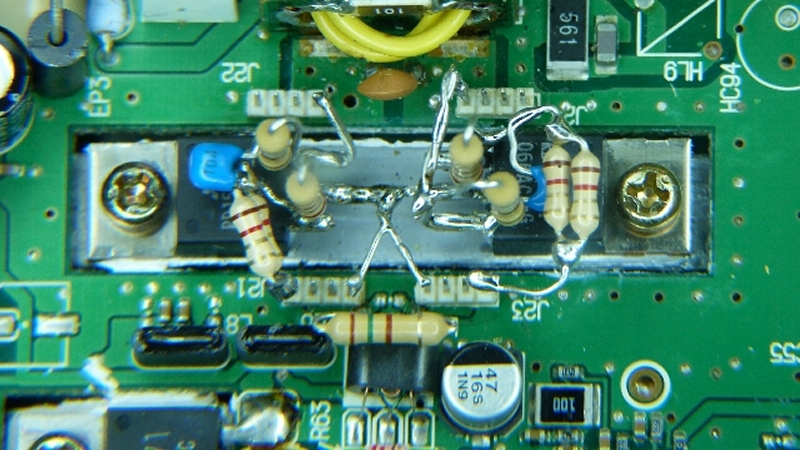

Les CMS ne sont pas votre tasse de thé ..? Une solution existe, réalisée par Pascal, F1NUM :
IC7400 : Fragilité des transistors Drivers - Dépannage & Opérations préventives Modif-RD15HFV1

Les transistors équivalents sont des RD15HFV1 que l'on trouve à 20 euros environs les quatre sur eBay : Cliquer ici

Les composants discrets utilisés (résistances et condensateurs) ont les mêmes valeurs que les composants d'origine.

_________________
A bientôt,
Ludovic - http://inforadio.free.fr
F5PBG
